Piec rozpływowy T961 z przenośnikiem 730 * 230 mm 6 stref temp. Maszyna lutownicza 3,5 kW

Piec rozpływowy T961 z przenośnikiem 730 * 230 mm 6 stref temp. Maszyna lutownicza 3,5 kW
T961 Desktop Reflow Oven with conveyor 730*230mm 6 temp Zones 3.5KW Soldering Machine
Piec rozpływowy T961 z przenośnikiem 730 * 230 mm 6 stref temp. Maszyna lutownicza 3,5 kW Piec rozpływowy T961 z przenośnikiem 730 * 230 mm 6 stref temp. Maszyna lutownicza 3,5 kW Piec rozpływowy T961 z przenośnikiem 730 * 230 mm 6 stref temp. Maszyna lutownicza 3,5 kW Piec rozpływowy T961 z przenośnikiem 730 * 230 mm 6 stref temp. Maszyna lutownicza 3,5 kW

Duży Obraz :  Piec rozpływowy T961 z przenośnikiem 730 * 230 mm 6 stref temp. Maszyna lutownicza 3,5 kW

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: Puhui
Orzecznictwo: CE
Numer modelu: T961
Zapłata:
Minimalne zamówienie: 1
Cena: $1100
Szczegóły pakowania: drewniane pudło
Czas dostawy: 2-3 dni
Zasady płatności: <i>T/T;</i> <b>T / T;</b> <i>Paypal</i> <b>Paypal</b>
Możliwość Supply: 200 na miesiąc

Piec rozpływowy T961 z przenośnikiem 730 * 230 mm 6 stref temp. Maszyna lutownicza 3,5 kW

Opis
Moc: 3,5 kW Wymiary: 1000*466*445mm
Ilość stref grzewczych: góra3/dół3 Powierzchnia grzewcza: 230*730mm
Czas nagrzewania: Około 7 minut
High Light:

Piec rozpływowy T961

,

piec rozpływowy 730 * 230 mm

,

lutownica 3

Najgorętszy piec typu przenośnika Mini SMT ReflowT961

230*730mm6 strefSpawarka lutownicza 3,5 kW

Specjalny projekt dla LED / SMD



Kup bezpośrednio w sklepie Aliexpress:

https://www.aliexpress.com/item/32920475678.html?spm=a2g0o.store_pc_groupList.8148356.3.8c2f7609n6uKUV



Parametry techniczne dla T961:

Model

T-961

Ilość strefy grzewczej

góra3/dół3

Długość strefy grzewczej

730mm

Rodzaj ogrzewania

inteligentny poziom sirocco i szybkie ogrzewanie na podczerwień

Ilość strefy chłodzenia

1

Maksymalna szerokość płytki PCB

230mm

Kierunek działania

lewy→prawy

Opcje dostawy

Transmisja netto i transmisja łańcuchowa

Prędkość przenośnika taśmowego

0-290mm/min

Zasilanie

220V 50/60Hz

Moc szczytowa

3,5 kW

Czas nagrzewania

Około 7 minut

Zakres regulacji temperatury

Temperatura pokojowa-300

Tryb kontroli temperatury

Sterowanie w pętli zamkniętej PID

Dokładność kontroli temperatury

±1

Odchylenie rozkładu temperatury PCB

±2

Całkowite wymiary

1000×466×445mm

Ciężar maszyny

70 kg



Opis:

1. Ta maszyna wybiera inteligentny poziom sirocco i sterowanie technologią szybkiego ogrzewania na podczerwień, wyposażone w specjalne koło wiatrowe, stabilność prędkości i jednolitą temperaturę, odpowiednie do nieprzerwanego lutowania komponentów LED i BGA.

2. Ta maszyna jest wyposażona w systemy ogrzewania typu gąsienicowego i sześciu temperatur, a każdy obszar temperatury wykorzystuje niezależne sterowanie PID i typ ogrzewania w górę, może sprawić, że temperatura wewnętrzna będzie dokładniejsza i bardziej proporcjonalna, zajmuje tylko około 7 minut może pozwolić mu nagrzać się do temperatury roboczej od temperatury pokojowej.

3. Inteligentny typ ogrzewania fali temperatury, wybór fali o dużej pojemności, osiem fal temperatury może spełnić różne wymagania technologiczne spawania.
4. Użyj programowalnej technologii, ustaw funkcję przechowywania fali temperatury, możesz automatycznie ukończyć cały proces spawania zgodnie z zaprogramowaną falą.
5. Zastosuj pomiar temperatury termopary i dodaj obwód kompensacyjny, spraw, aby pomiar temperatury był dokładniejszy, fala bardziej idealna.Użyj inteligentnej technologii kontroli temperatury PID;spraw, aby kontrola temperatury była dokładniejsza.Przyjęcie importowanego bezstykowego wyjścia przekaźnika półprzewodnikowego o dużym natężeniu może skutecznie uniknąć uszkodzenia układu scalonego lub płytki drukowanej z powodu szybkiego lub nieprzerwanego nagrzewania, aby cały proces spawania był bardziej naukowy.
7. System transmisji przyjmuje importowany silnik konwersji częstotliwości, prędkość zamkniętej pętli PID, płynną pracę, zakres regulacji prędkości 0-290 mm / min.8.Zastosuj niezależną strukturę koła i specjalną rozpórkę ze stali nierdzewnej, trwała, odporna na zużycie działa płynnie, precyzja prędkości może osiągnąć ± 10 mm / min.9.Niezależna strefa chłodzenia, aby zapewnić płytce PCB niską temperaturę, gdy jest to wymagane.10.Przyjazny interfejs obsługi człowiek-maszyna, doskonały wyświetlacz LCD, brak konieczności łączenia się z komputerem PC, pozwala bardzo wyraźnie obserwować cały proces naprawy.
11. Ergonomiczny kształt, praktyczny i łatwy w obsłudze.Dobra jakość wykonania, ale jednocześnie niewielka waga i niewielkie rozmiary pozwalają na łatwe ustawienie T-960 na stole, transport lub przechowywanie.


Podkład do zestawu falowego:

1. Teoria lutowania rozpływowego i fala temperatury

Gdy płytka PCB znajdzie się w obszarze nagrzewania (obszar suchy), rozpuszczalnik i gaz w paście lutowniczej wyparują.W tym samym czasie topnik może zwilżyć podkładkę oraz końcówkę i stopkę elementu.Pasta lutownicza topi się, zapada i zakrywa podkładkę, prowadząc do tego, że podkładka i szpilki elementów izolują tlen.Płytka PCB przechodzi do obszaru zachowania ciepła.Płytka PCB i komponenty są w pełni nagrzewane.W przypadku uszkodzenia PCB i podzespołów, gdy wchodzi w obszar spawania, a temperatura szybko się nagrzewa.Gdy płytka PCB wchodzi w obszar spawania, temperatura nagrzewa się, a pasta lutownicza topi się.Gdy płytka PCB wchodzi do obszaru chłodzenia, płynna pasta lutownicza, punkty lutowania zestalają się.Proces ponownego wlania jest zakończony.

Temperatura jest kluczem do jakości spawania.Nachylenie ocieplenia temperatury rzeczywistej i ustawionej oraz temperatura szczytowa powinny być zgodne.Zanim temperatura osiągnie 160°, kontroluj prędkość nagrzewania w około 1°/S.Jeśli nagrzeje się zbyt szybko, płytka PCB i komponenty ulegną uszkodzeniu, a płytka PCB może nie mieć kształtu.Z drugiej strony strumień ulatnia się zbyt szybko.I łatwo jest zrobić lutowaną kulkę.Ustawić szczytową temperaturę o 20-40 ° wyższą niż temperatura topnienia pasty lutowniczej.Ustaw czas rozpływu 10S~60S.Jeśli temperatura szczytowa jest niska lub czas ponownego rozpływu jest krótki, wpłynie to na jakość spawania, a poważna przyczyna spowoduje, że pasta lutownicza się nie topi.Jeśli temperatura szczytowa jest wysoka lub czas ponownego rozpływu jest długi, moc metalu ulegnie utlenieniu i wpłynie na jakość spawania, a poważne uszkodzenie elementu i płytki drukowanej.
2. Zestaw fali temperatury

Ustaw falę zgodnie z pastą lutowniczą i powyższym podkładem.Różne pasty lutownicze, wybierz i ustaw różne fale.Dodatkowo fala temperatury ma związek z płytką PCB, gęstością i rozmiarem komponentów.Generalnie temperatura zgrzewania bezołowiowego powinna być wyższa o 40° niż temperatura topnienia.



100% prawdziwe zdjęcia w następujący sposób:

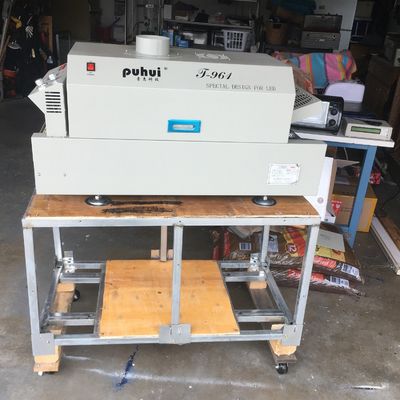

Piec rozpływowy T961 z przenośnikiem 730 * 230 mm 6 stref temp. Maszyna lutownicza 3,5 kW 0

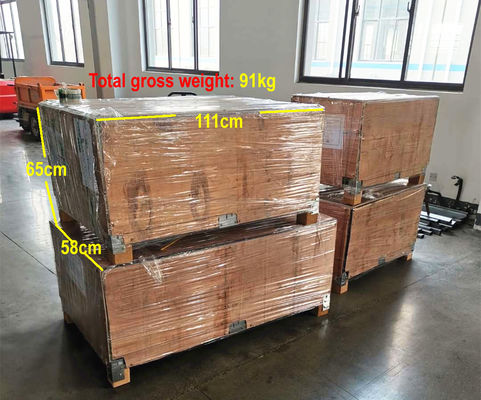

Piec rozpływowy T961 z przenośnikiem 730 * 230 mm 6 stref temp. Maszyna lutownicza 3,5 kW 1

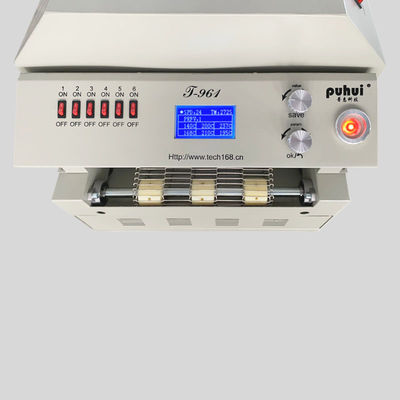

Piec rozpływowy T961 z przenośnikiem 730 * 230 mm 6 stref temp. Maszyna lutownicza 3,5 kW 2

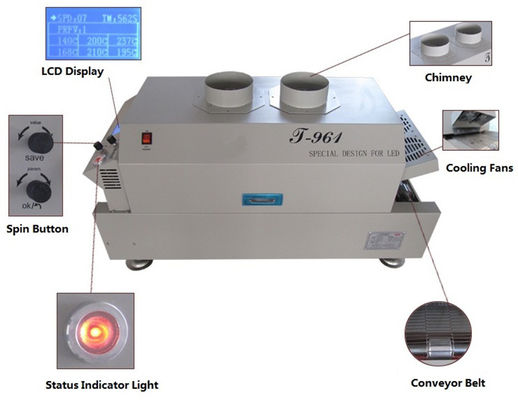

Piec rozpływowy T961 z przenośnikiem 730 * 230 mm 6 stref temp. Maszyna lutownicza 3,5 kW 3


Gwarancja:

Kompletna maszyna posiada okres gwarancji 1 rok od zakupu oraz dożywotni serwis.
Zawsze zapewniamy części zamienne do maszyn, fabryczne niezawodne dostawy bezpośrednie.
Zapewniamy wsparcie w zakresie pytań i odpowiedzi online oraz rozwiązywanie problemów i doradztwo techniczne.

Zapewnij jedną do jednej usługi posprzedażnej.Każda maszyna w 100% przetestowana na długo przed wysyłką.
