All In One CHMT48VA Stołowa maszyna SMT Pick and Place Wbudowany system Linux

All In One CHMT48VA Stołowa maszyna SMT Pick and Place Wbudowany system Linux
All In One CHMT48VA Stołowa maszyna SMT Pick and Place Wbudowany system Linux All In One CHMT48VA Stołowa maszyna SMT Pick and Place Wbudowany system Linux All In One CHMT48VA Stołowa maszyna SMT Pick and Place Wbudowany system Linux

Duży Obraz :  All In One CHMT48VA Stołowa maszyna SMT Pick and Place Wbudowany system Linux

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: Charmhigh
Orzecznictwo: CE
Numer modelu: CHMT48VA
Zapłata:
Minimalne zamówienie: 1
Cena: $4500 including shipping
Szczegóły pakowania: drewniane pudło
Czas dostawy: 1-2 dni
Zasady płatności: T / T,, PayPal, Western Union
Możliwość Supply: 200 na miesiąc

All In One CHMT48VA Stołowa maszyna SMT Pick and Place Wbudowany system Linux

Opis
podajnik: 29szt. (8mm-22szt., 12mm-4szt., 16mm-2szt., 24mm-1szt.) Głowica umieszczająca: 2 szt. Głowic z dyszami Juki
Komponenty pomocnicze: 0402,0603-5050, SOP, QFN itp. Prędkość: 3000 cph z wizją
Precyzja: 0,025 mm Rozmiar PCB: 10 * 10 mm ~ 355 mm (dł.) × 355 mm (szer.)
High Light:

CHMT48VA Embedded Linux System

,

Benchtop Pick And Place Machine

,

CHMT48VA SMT Pick And Place Machine

Uniwersalny, wbudowany komputer przemysłowy z systemem Linux, Double vSystem CCD kamery ision

CHM-T48VA Pulpitowa maszyna SMT Pick and Place Maszyna PNP

1Certyfikat CE 10 v 220 V wersja angielska


Bezpośrednio kup link ze sklepu Aliexpress:

https://www.aliexpress.com/item/32502909690.html?spm=2114.12010612.8148356.5.2d2032dcu4dcYa



Obsługiwane również PayPal, nasze konto PayPal to: sales@charmhigh-tech.com

Link do płatności przez PayPal:All In One CHMT48VA Stołowa maszyna SMT Pick and Place Wbudowany system Linux 0



Proszę zapoznać się z linkiem wideo, jak poniżej:

Pracujący klient CHMT48VA z Belgii:

www.youtube.com/watch?v=HiQF7R4X3UE



Maszyna typu Pick and Place CHMT48VA umieszczająca diodę LED:

www.youtube.com/watch?v=-tLj0SrvEMw



Specyfikacje CHMT48VA:

Parametr techniczny dla

CHMT48VA

Wymiar

Dł. 960 mm * szer. 705 mm * wys. 335 mm

Obszar PCB

10 * 10 ~ 355 * 355 mm

Przesuw osi XY

400 * 460 mm

Zakres ruchu osi Z.

15mm

Wybierz i umieść głowę

2szt

Szybkość montażu

Z wizją 3000 ~ 4000 cph;bez wizji
6000cph-7000cph (uwaga: cph oznacza chip na godzinę)

Precyzja pracy

± 0,025 mm

Stos

8 mm = 22 stosy;12 mm = 4 stosy;16 mm = 2 stosy;
24 mm = 1 stos;Przedni układ scalony = 12 stosów;
Taca IC zdefiniowana przez użytkownika = 20 stosów

Pompa próżniowa

2 sztuki w budowie (wyciszenie)

System wizyjny

Podwójne kamery z widokiem w górę iw dół

System komputerowy wewnątrz

System Linux wewnątrz, bardzo stabilny, nie wymaga zewnętrznego komputera

Oprogramowanie do generowania plików CSV

Przez Protel 99SE;Projektant Altium

Pliki pomocnicze

plik .csv

Ekran dotykowy

Przemysłowy ekran dotykowy 7 '' (15,6 cm * 9,3 cm)

Pakiety wsparcia

0402,0603,0805,1206,1210,3528,5050, SO-16, SOT-23, SOT-89, TO-252, SOP, QFN, LQFP .... różne rodzaje układów scalonych (maksymalny rozmiar 22 * ​​22 mm)

Napięcie

AC 110 V / 220 V, 50/60 HZ (podłącz wtyczkę do swojego kraju)

Waga brutto

73 kg (z opakowaniem w drewnianym pudełku)



Zalety:
1. Wygodne oprogramowanie, Wbudowany system Linux maszyny, stabilna przemysłowa płyta główna, niezależna obsługa, bez zewnętrznego komputera, obsługa łatwiejsza i wygodniejsza, szybka nauka.
2. Wbudowany ekran dotykowy, nie ma potrzeby stosowania zewnętrznego monitora, oszczędność miejsca, wygodniejsza obsługa, obsługa myszy USB.
3. Dwie górne i dolne kamery wizyjne, skoryguj położenie każdego elementu, możesz wyświetlić obraz wizyjny z ekranu dla każdego elementu. (Maksymalny rozmiar elementu 22 * ​​22 mm)
4. Ma elastyczny uchwyt zaciskowy do PCB, nadaje się do różnych rozmiarów PCB.
5. Obsługiwane niestandardowa taca IC, Tacę IC można zamocować na stole maszyny.
6. Dwie głowice montażowe po 2szt Dysze Juki, dysza Juki magnes wewnętrzny, dzięki czemu można go zdjąć palcem, nie trzeba demontować kluczem, dyszami kąt obrotu od -180 stopni do +180 stopni.
7. Uniwersalna maszyna, 29 sztuk podajników zawartych w maszynie, nie ma potrzeby kupowania innych części, maszyna jest gotowy do pracy.
8. Wykrywanie osi Z, mIgła achine automatycznie powraca do początku, aby uniknąć pęknięcia dysz.

9. Maksymalna wysokość wspornika elementu 5 mm.
10. Sterowanie w pętli zamkniętej, oś X, Y z enkoderem, nie poza skokiem.
11. PCB skalibrowane na podstawie pozycji dwóch elementów, pozostałe elementy zostaną skalibrowane automatycznie.
12. Przy wykrywaniu próżni, z automatycznym podawaniem, jeśli jeden element zasysa krzywo, automatycznie wyrzuci go do obszaru depozytu, a następnie wybierze nowy do ponownego zamontowania.

13. Z wykrywanie wzroku, kamera automatycznie koryguje kąt komponentu i umieści na płytce drukowanej w odpowiednim miejscu.Jeśli głowice nie podnoszą komponentów, kamera wykryje to i wróci, aby odebrać ponownie, 3 razy nie wybierze, maszyna wyłączy alarm i zatrzyma się po dostarczeniu materiału, a następnie będzie kontynuowała pracę, nie ma potrzeby rozpoczynania od nowa.

14. Zawiera narzędzie do konwersji (wersja na PC), edytuj plik roboczy na komputerze i ładuj plik roboczy do maszyny przez port USB, szybko i wygodnie.
15. Wsparcie panele panelowe.
16. Jeśli nie masz pliku PCB, możesz utwórz nowy plik roboczy programować bezpośrednio w maszynie.

17. Wsparcie pojedynczy krok.

18. Wsparcie cięte taśmy / materiał sypki / materiał tuby.

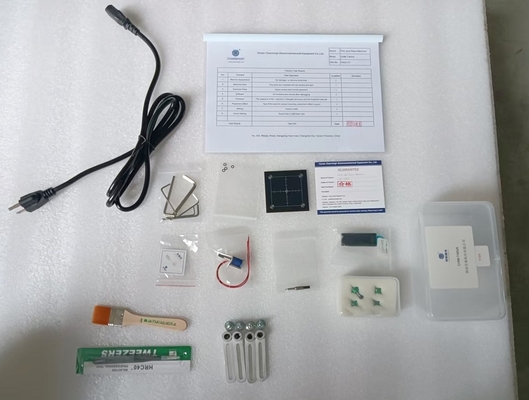

Standardowe akcesoria dla CHMT48VA:
1) Pick and Place MachineCHMT48VA: 1
2) dysza Juki łącznie 4 sztuki (rozmiar 503, 504, 505, 506)
3) Sterownik USB 8G 1
4) Przewód zasilający 1
5) Pociągnij igłę 2
6) Cewka do wyciągania sworznia 1
7) Pozycjonowanie kamery dostosuj czarną tablicę 1
8) Klucz sześciokątny 6
9) Pęsety 1
10) Pędzelek 1
11) Pióro do ekranu dotykowego 1
12) Mocowanie do tacy IC 4
13) Smar 1
14) angielska instrukcja obsługi 1



100% prawdziwe zdjęcia:

All In One CHMT48VA Stołowa maszyna SMT Pick and Place Wbudowany system Linux 1
Kamera górna i dolna, upewnij się, że każdy element jest bardzo dokładny:

All In One CHMT48VA Stołowa maszyna SMT Pick and Place Wbudowany system Linux 2

Silnik osi XY z enkoderem, sterowanie w pętli zamkniętej, upewnij się, że nie zgubisz kroków:

All In One CHMT48VA Stołowa maszyna SMT Pick and Place Wbudowany system Linux 3

Obsługiwana jest również taśma cięta:

All In One CHMT48VA Stołowa maszyna SMT Pick and Place Wbudowany system Linux 4

Obsługiwany podajnik wibracji:

All In One CHMT48VA Stołowa maszyna SMT Pick and Place Wbudowany system Linux 5

Taca IC zdefiniowana przez użytkownika:

All In One CHMT48VA Stołowa maszyna SMT Pick and Place Wbudowany system Linux 6

Ekran dotykowy, obsługiwana również mysz USB:
All In One CHMT48VA Stołowa maszyna SMT Pick and Place Wbudowany system Linux 7

All In One CHMT48VA Stołowa maszyna SMT Pick and Place Wbudowany system Linux 8

Dysze Juki, bardzo łatwe w obsłudze, magnes w środku, bez użycia klucza do ściągania:

All In One CHMT48VA Stołowa maszyna SMT Pick and Place Wbudowany system Linux 9
Pakowanie bardzo bezpieczne:

All In One CHMT48VA Stołowa maszyna SMT Pick and Place Wbudowany system Linux 10


Dlaczego warto wybrać Charmhigh?

1. lekkie ciało, zajmują niewielką powierzchnię
2. przyjazny dla użytkownika interfejs, nie ma potrzeby profesjonalnego inżyniera SMT, urządzenie klasy podstawowej
3.Wysoka zintegrowana, nie wymaga dodatkowej pompy ani żadnego obiektu pomocniczego
4.Wysoka dokładność i niezawodność, składają się na defekty pracy ręcznej
5 Niskie koszty, zmniejsz koszty posiadania profesjonalnej automatycznej linii produkcyjnej SMT
6.Międzynarodowe przesyłki ekspresowe z usługą od drzwi do drzwi, dostawa w ciągu 3-5 dni roboczych
7. specjalne do badań i rozwoju laboratoryjnego, próbek, aby uniknąć ujawnienia patentów i projektów


Uprzejmie uwaga:

Maszyna typu pick and place jest kompletnym zestawem wraz ze wszystkimi akcesoriami zawartymi w opakowaniu,

Jest to maszyna typu wszystko w jednym, gotowa do użycia!

Możesz go użyć, gdy go otrzymasz.Dobre wsparcie techniczne po sprzedaży, kup je z pewnością.

Ciesz się swoją maszyną typu pick and place!



Gwarancja:
Cała maszyna posiada roczną gwarancję od zakupu i dożywotnią eksploatację.
Zawsze zapewniamy części zamienne do maszyn, niezawodne fabryczne bezpośrednie dostawy.
Zapewniamy pytania / odpowiedzi online, pomoc w rozwiązywaniu problemów i porady techniczne.Zapewnij indywidualną usługę posprzedażną.
Każda maszyna w 100% testuje dobrze przed wysyłką.
