CHMT48VB 58szt Podajniki Wszystko w jednej maszynie Desktop Pick and Place Machine Mała maszyna SMT

CHMT48VB 58szt Podajniki Wszystko w jednej maszynie Desktop Pick and Place Machine Mała maszyna SMT
CHMT48VB 58pcs Feeders All In One Machine Desktop Pick And Place Machine Small SMT Machine
CHMT48VB 58szt Podajniki Wszystko w jednej maszynie Desktop Pick and Place Machine Mała maszyna SMT CHMT48VB 58szt Podajniki Wszystko w jednej maszynie Desktop Pick and Place Machine Mała maszyna SMT CHMT48VB 58szt Podajniki Wszystko w jednej maszynie Desktop Pick and Place Machine Mała maszyna SMT CHMT48VB 58szt Podajniki Wszystko w jednej maszynie Desktop Pick and Place Machine Mała maszyna SMT

Duży Obraz :  CHMT48VB 58szt Podajniki Wszystko w jednej maszynie Desktop Pick and Place Machine Mała maszyna SMT

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: Charmhigh
Orzecznictwo: CE
Numer modelu: CHMT48VB
Zapłata:
Minimalne zamówienie: 1
Cena: $5200 including shipping
Szczegóły pakowania: DREWNIANE PUDEŁKO EKSPORTOWE
Czas dostawy: 1-3 dni robocze
Zasady płatności: T / T, Western Union
Możliwość Supply: 100 na miesiąc

CHMT48VB 58szt Podajniki Wszystko w jednej maszynie Desktop Pick and Place Machine Mała maszyna SMT

Opis
podajnik: letf: 29pcs; letf: 29szt; right:29pcs (total 58pcs) po prawej: 29 sztuk (łąc Głowica umieszczająca: 2 szt
Dysze: 4 dysze (Juki) Prędkość: 3000cph with vision; 3000cph z wizją; without vision 5000cph bez wizji 5000c
Precyzja: 0,025 mm System: Wbudowany system Linux
Rodzaj: Urządzenie typu wszystko w jednym, nie wymaga zewnętrznego monitora ani komputera Max Component: 5mm
High Light:

CHMT48VB Mała maszyna SMT

,

58 sztuk podajników All In One Machine

,

Charmhigh Small SMT Machine

CHMT48VB 58szt Podajniki (podwójny stos) Charmhigh Desktop Pick and Place Machine

Zaawansowana maszyna do pobierania i umieszczania 110v 220V angielska wersja CE przeszła

Bardzo nadaje się do produkcji małych partii i prototypowania!



Opis:

Ten CHMT48VB jest aktualizacją wersji CHMT48VA, która zawiera dwustronne podajniki o łącznej liczbie 58 sztuk (lewe 29 sztuk + prawe 29 sztuk).Jest to maszyna typu `` wszystko w jednym '', nie ma potrzeby kupowania żadnych innych części, maszyna gotowa do pracy po otrzymaniu.

System operacyjny jest taki sam jak CHMT48VA i może instalować więcej różnych rodzajów materiałów, używając 502 --- 507 różnych rodzajów dysz Juki, odpowiednich dla 0402,0603,0805-5050, SOP, QFN, LQFP144, dioda, tranzystor, BGA ... itp., Które mogą sprostać wymaganiom większej liczby klientów.
Nadaje się do dla konstruktorów prototypów, hobbystów, programistów i grup programistycznych oraz produkcji seryjnej w małych fabrykach.



CHMT48VB Roboczy film wideo od klienta:

www.youtube.com/watch?v=qu-O6umaNHE

www.youtube.com/watch?v=xF7N4crTOtQ (Szwecja)

www.youtube.com/watch?v=wYl5Az9xgec (Chiny)

CHMT48VB umieszczając IC:
www.youtube.com/watch?v=I-g8x98jmz0



Specyfikacje Charmhigh CHMT48VB:

Model CHM-T48VB
Obszar PCB 10 mm * 10 mm - 355 mm * 355 mm
Przesuw osi XY 510 * 460 mm
Zakres ruchu osi Z. 15 mm (najwyższy komponent 5 mm)
Umieszczanie głowic 2 sztuki, w zestawie 4 dysze
Podajniki

Podajnik szpul z taśmą 58 szt. (Lewy 29 szt. + Prawy 29 szt.)
(8 mm = 44 sztuki, 12 mm = 8 sztuk, 16 mm = 4 sztuki, 24 mm = 2 sztuki,)
Przedni zbiorczy podajnik IC = 14 szt., Taca IC celna 20 szt

Podajnik rurowy (podajnik wibracyjny, opcja)

System wizyjny Dwie kamery (kamery w górę iw dół) Maksymalny zasięg widzenia 22 * ​​22 mm
Napęd System serwonapędu sterującego z zamkniętą pętlą, upewnij się, że nigdy nie stracisz kroku
Wykrywanie powrotu w osi Z. Tak, zapobiega pękaniu dysz
Pociągnij sworzeń samowrotny Tak, zapobiega złamaniu igły
Metoda wykrywania wycieków materiału Wykrywanie próżni, wykrywanie wzroku
Ekran dotykowy 7-calowy przemysłowy ekran dotykowy
Płyta główna Zarząd główny niezależnej branży badawczej
System Wbudowany system Linux
Szybkość montażu 4000cph (wizja wyłączona);3000cph (wizja włączona)
Precyzja montażu ± 0,025 mm
składniki 0402-5050, SOP, QFN itp.
Wymiar maszyny Dł. 960 mm * szer. 705 mm * wys. 335 mm
Pompa próżniowa -92KPA (2 szt., Wbudowany, wyciszony)
Zewnętrzne źródło powietrza Nie ma potrzeby (wbudowana wyciszona pompa próżniowa 2 szt.)
Komputer zewnętrzny Nie potrzebujesz zewnętrznego komputera (ma wbudowany komputer)
Napięcie 220 V AC (110 V AC), 50 Hz / 60 Hz
Waga netto 68kg
Waga brutto 85 kg / 116 * 80 * 52 cm



Przewaga konkurencyjna:

1. Wygodne oprogramowanie, wbudowany system Linux maszyny, stabilna przemysłowa płyta główna, niezależna obsługa, nie ma potrzeby korzystania z zewnętrznego komputera, obsługa łatwiejsza i wygodniejsza, szybka nauka.
2. Wbudowany ekran dotykowy, nie ma potrzeby stosowania zewnętrznego monitora, oszczędność miejsca, wygodniejsza obsługa, obsługa myszy USB.
3. Dwie górne i dolne kamery wizyjne, skoryguj położenie każdego elementu, możesz wyświetlić obraz wizyjny z ekranu dla każdego elementu. (Maksymalny rozmiar elementu 22 * ​​22 mm)
4. Posiada elastyczny uchwyt zaciskowy PCB, odpowiedni do różnych rozmiarów PCB.
5. Obsługuje niestandardową tacę IC, tacę IC można zamocować na stole maszyny.
6. Dwie głowice montażowe z 2 szt. Dysz Juki, dysza Juki wewnątrz magnesu, dzięki czemu można ją zdjąć palcem, nie ma potrzeby demontażu za pomocą klucza, kąt obrotu dysz -180 stopni do +180 stopni.
7. Maszyna all-in-one, 29szt podajników w zestawie, brak konieczności dokupowania innych części, maszyna gotowa do pracy.
8. Wykrywanie osi Z, igła ciągnąca maszyny automatycznie powraca do początku, aby uniknąć pęknięcia dysz.
9. Maksymalna wysokość wspornika elementu 5 mm.
10. Sterowanie w pętli zamkniętej, oś X, Y z enkoderem, nie poza skokiem.
11. Płytka drukowana skalibrowana na podstawie pozycji dwóch elementów, pozostałe elementy zostaną skalibrowane automatycznie.
12. Przy wykrywaniu próżni, z automatycznym podawaniem, jeśli jeden element zasysa krzywo, automatycznie wyrzuci go do obszaru depozytu, a następnie wybierze nowy do ponownego zamontowania.
13. Dzięki wykrywaniu wzroku kamera automatycznie koryguje kąt komponentu i umieszcza na płytce drukowanej w odpowiednim miejscu.Jeśli głowice nie podnoszą komponentów, kamera wykryje to i wróci, aby odebrać ponownie, 3 razy nie wybiera, maszyna uruchomi alarm i zatrzyma się po dostarczeniu materiału, a następnie będzie kontynuować pracę, nie ma potrzeby rozpoczynania od nowa.
14. Zawiera narzędzie do konwersji (wersja na PC), edytuj plik roboczy na komputerze i ładuj plik roboczy do maszyny przez port USB, szybko i wygodnie.
15. Wspieraj panele panelowe.
16. Jeśli nie masz pliku PCB, możesz utworzyć nowy plik roboczy do zaprogramowania bezpośrednio na maszynie.
17. Wsparcie pojedynczego kroku.
18. Podeprzyj pocięte taśmy / materiał sypki / materiał rury.

Dlaczego warto wybrać Charmhigh?

1.Profesjonalny projekt i oszczędność miejsca.
2. przyjazna dla użytkownika obsługa, nie ma potrzeby profesjonalnego inżyniera SMT, urządzenie klasy podstawowej
3.Jedna maszyna - zintegrowana obsługa, nie potrzeba dodatkowej pompy lub komputera ani żadnego urządzenia pomocniczego.
4.Koszt efektywny, zmniejsz koszty posiadania profesjonalnej, w pełni automatycznej linii produkcyjnej SMT.
5. Wymiana maszyny jest bardzo wygodna, łatwa do samodzielnego naprawienia.
6.Międzynarodowy ekspres z usługą od drzwi do drzwi, dostawa w ciągu 6-8 dni roboczych.
7. szczególnie do badań i rozwoju laboratoryjnego, aby chronić własny projekt i patent.
8. Jedna maszyna równa 5 lutownicom, znacznie wydajniejsza niż praca ręczna, łatwa w zarządzaniu i oszczędna.Dobra do produkcji małoseryjnej.
9.Charmhigh to dostawa fabryczna, wszystkie nasze części maszyn są badane i produkowane przez nas.Części zamienne po serwisie nigdy się nie zatrzymują.
10. Charmhigh jest profesjonalnym producentem maszyn SMT Pick and Place od czasu ich pierwszego wypuszczenia na rynek w 2011 roku. Całe zbadane przez nas oprogramowanie zapewniało dobrą obsługę posprzedażną.



Standardowe akcesoria do CHMT48VB:

1) Maszyna Pick and Place CHMT48VB 1
2) Dysza Juki łącznie 4 sztuki (rozmiar 503, 504, 505, 506)
3) Sterownik USB 8G 1
4) Przewód zasilający 1
5) Pociągnij igłę 2
6) Elektrozawór trzpienia pociągowego 1
7) pozycjonowanie kamery dostosuj czarną tablicę 1
8) Klucz sześciokątny 6
9) Pęsety 1
10) Pędzelek 1
11) Pióro do ekranu dotykowego 1
12) Mocowanie do tacy IC 4
13) Smar 1

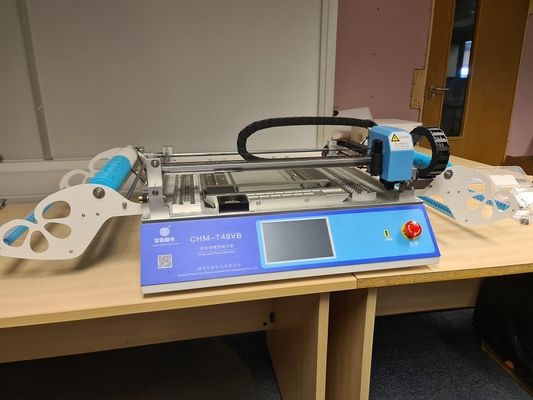

CHMT48VB 58szt Podajniki Wszystko w jednej maszynie Desktop Pick and Place Machine Mała maszyna SMT 0
CHMT48VB 58szt Podajniki Wszystko w jednej maszynie Desktop Pick and Place Machine Mała maszyna SMT 1


Kamera górna i dolna, upewnij się, że każdy element jest bardzo dokładny:
CHMT48VB 58szt Podajniki Wszystko w jednej maszynie Desktop Pick and Place Machine Mała maszyna SMT 2

Silnik osi XY z enkoderem, sterowanie w pętli zamkniętej, nie zgub kroków:
 CHMT48VB 58szt Podajniki Wszystko w jednej maszynie Desktop Pick and Place Machine Mała maszyna SMT 3


Niestandardowa taca IC:
CHMT48VB 58szt Podajniki Wszystko w jednej maszynie Desktop Pick and Place Machine Mała maszyna SMT 4

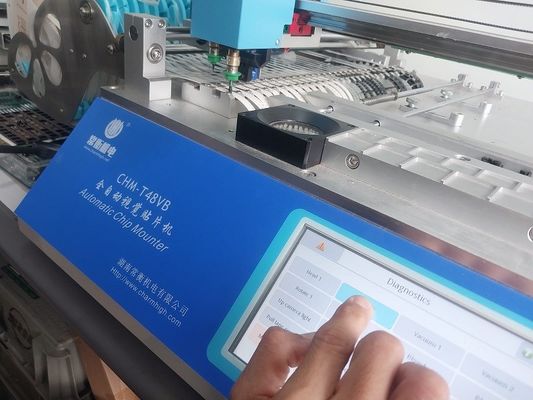

Ekran dotykowy, wbudowane sterowanie systemem Linux:
CHMT48VB 58szt Podajniki Wszystko w jednej maszynie Desktop Pick and Place Machine Mała maszyna SMT 5


Dysze Juki, bardzo łatwe w obsłudze, magnes w środku, bez użycia klucza do ściągania:
CHMT48VB 58szt Podajniki Wszystko w jednej maszynie Desktop Pick and Place Machine Mała maszyna SMT 6



Bezpieczne opakowanie:
CHMT48VB 58szt Podajniki Wszystko w jednej maszynie Desktop Pick and Place Machine Mała maszyna SMT 7



PRÓBKI:

CHMT48VB 58szt Podajniki Wszystko w jednej maszynie Desktop Pick and Place Machine Mała maszyna SMT 8

CHMT48VB 58szt Podajniki Wszystko w jednej maszynie Desktop Pick and Place Machine Mała maszyna SMT 9



Uwaga dla dzieci:

Maszyna typu pick and place jest kompletnym zestawem ze wszystkimi akcesoriami zawartymi w pakiecie, przeszedł QC.

Jest to maszyna typu wszystko w jednym, gotowa do użycia!

Możesz go użyć, gdy go otrzymasz.Dobre wsparcie techniczne po sprzedaży, kup je z pewnością.

Ciesz się swoją maszyną typu pick and place!



Serwis i gwarancja:

Cała maszyna posiada roczną gwarancję od zakupu i dożywotnią eksploatację.

Zawsze zapewniamy części zamienne do maszyn, niezawodne fabryczne bezpośrednie dostawy.

Zapewniamy pytania / odpowiedzi online, pomoc w rozwiązywaniu problemów i porady techniczne.

Zapewnij indywidualną usługę posprzedażną.Każda maszyna w 100% dobrze przetestowana przed wysyłką.

Pomoc techniczna i kontakt:

Kimi Liu

Charmhigh Technology Limited

Mob / WhatsApp: 0086 135 106 75756

Skype: kimiliu89

E-mail: kimi@charmhigh-tech.com

Zapraszamy do śledzenia nas Youtube: www.youtube.com/c/KimiLiuCharmhigh/videos

Jeśli chcesz zobaczyć więcej informacji i filmów, skontaktuj się z nami przez e-mail.

Odpowiemy Ci za pierwszym razem.
