Linia produkcyjna Hot SMT CHMT36VA + 3040 Drukarka szablonowa + piec rozpływowy T962A

Linia produkcyjna Hot SMT CHMT36VA + 3040 Drukarka szablonowa + piec rozpływowy T962A
Linia produkcyjna Hot SMT CHMT36VA + 3040 Drukarka szablonowa + piec rozpływowy T962A Linia produkcyjna Hot SMT CHMT36VA + 3040 Drukarka szablonowa + piec rozpływowy T962A Linia produkcyjna Hot SMT CHMT36VA + 3040 Drukarka szablonowa + piec rozpływowy T962A Linia produkcyjna Hot SMT CHMT36VA + 3040 Drukarka szablonowa + piec rozpływowy T962A

Duży Obraz :  Linia produkcyjna Hot SMT CHMT36VA + 3040 Drukarka szablonowa + piec rozpływowy T962A

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: Charmhigh
Orzecznictwo: CE
Numer modelu: 3040 / CHMT36VA / T962A
Zapłata:
Minimalne zamówienie: 1 zestaw
Cena: $3480
Szczegóły pakowania: drewniane pudło
Czas dostawy: 2-3 dni
Zasady płatności: <i>T/T;</i> <b>T / T;</b> <i>Western Union</i> <b>Western Union</b>
Możliwość Supply: 200 na miesiąc

Linia produkcyjna Hot SMT CHMT36VA + 3040 Drukarka szablonowa + piec rozpływowy T962A

Opis
Drukarka szablonowa: 300 * 400 mm (3040) Maszyna PNP: CHMT36VA (29 podajników 2 głowice + podwójna kamera)
Piec rozpływowy: T962A 300 * 320 mm rozmiar lutowania 1500 W. Stosowanie: Produkcja małych partii
High Light:

SMT Prodcution Line

,

3040 Stencil Printer Machine

,

Reflow Oven T962A

Gorąca linia produkcyjna SMT: CHMT36VA + 3040 drukarka szablonowa + piec rozpływowy T962A

Wersja w języku angielskim 220v / 110v obsługiwana / deklaracja CE

Mała linia produkcyjna SMT:

Linia produkcyjna Hot SMT CHMT36VA + 3040 Drukarka szablonowa + piec rozpływowy T962A 0

1.Drukarka szablonowa o wysokiej precyzji 3040:

Rozmiar stołu roboczego 300 * 400 mm
Rozmiar wydruku 250 * 400 mm
Maksymalny rozmiar ramy netto 370 * 470 mm
Sposób drukarki podręcznik
Grubość podłoży 0-80 mm
Stół roboczy reguluje głośność 10mm, pozioma regulacja kąta
Wysokość platformy drukowania 220mm
powtarzalna dokładność ± 0,01 mm
tryb lokalizacji Wzorzec lub kształt otworu
Wymiar 540 * 370 * 350 mm
Wielkość opakowania 660 * 500 * 280 mm
Waga NW.21Kg GW.22Kg



2. Maszyna typu pick and place CHMT36VA (praca z zewnętrznym komputerem)

Model CHM-T36VA
Obszar PCB 10 mm * 10 mm - 355 mm * 355 mm
Przesuw osi XY 420 * 460 mm
Zakres ruchu osi Z. 15mm
Umieszczanie głowic 2szt
Podajniki

8mm = 22 szt., 12mm = 4 szt., 16mm = 2 szt., 24mm = 1 szt.,

Przednia taca IC = 14 sztuk, taca IC zdefiniowana przez użytkownika

System wizyjny Podwójne kamery (kamery góra i dół)
Napęd Sterowany serwonapędem z pętlą zamkniętą, upewnij się, że nigdy nie stracisz kroku
Wykrywanie powrotu automatycznego w osi Z. Tak, zapobiegaj pękaniu dysz
Pociągnij sworzeń samowrotny Tak,zapobiegają złamaniu sworznia
Metoda wykrywania wycieków materiału Wykrywanie próżni, wykrywanie wzroku
Szybkość montażu 4000cph (wizja wyłączona);2800cph (wizja włączona)
Precyzja montażu ± 0,025 mm
składniki 0402-5050, SOP, QFN, (szerokość taśmy: 8MM, 12MM, 16MM, 24MM)
Wymiar maszyny Dł. 960 mm * szer. 705 mm * wys. 335 mm
Pompa próżniowa -92KPA (2 szt., Wbudowany, wyciszony)
Zewnętrzne źródło powietrza Nie ma potrzeby (wbudowana wyciszona pompa próżniowa 2 szt.)
Komputer zewnętrzny Tak (oprogramowanie kompatybilne z Windows7)
Napięcie 220 V (110 V), 50 Hz 60 Hz
Waga netto 65kg
Zgodne oprogramowanie Projektant Altium, Protell99SE, PADS, Kicad, Eagle, Cadint, Cadence Orcad, Cadence Allegro, PROTEUS..etc



3. Parametr pieca rozpływowego T962A (nowy zaktualizowany z wentylatorem):

Marka: PUHUI

Modelu: T962A

Stan: nowy z fabryki

Maksymalna powierzchnia lutowania: 20 x 20 cm

Rozmiar: 68,4 X 50,4 X 22,5 cm

Moc znamionowa: 1500 W.

Okres procesu: 1 ~ 8 min

Zasilanie: AC110V ~ AC220V / 50 ~ 60 HZ



Zdjęcia w następujący sposób:

1.Drukarka szablonowa 3040 (wysoka precyzja)
Linia produkcyjna Hot SMT CHMT36VA + 3040 Drukarka szablonowa + piec rozpływowy T962A 1

2. CHMT36VA Pick and place machine with Vision System (wymaga zewnętrznego komputera)

Linia produkcyjna Hot SMT CHMT36VA + 3040 Drukarka szablonowa + piec rozpływowy T962A 2
Linia produkcyjna Hot SMT CHMT36VA + 3040 Drukarka szablonowa + piec rozpływowy T962A 3

Linia produkcyjna Hot SMT CHMT36VA + 3040 Drukarka szablonowa + piec rozpływowy T962A 4



Przewagi konkurencyjne:
1. Wygodne oprogramowanie, Wbudowany system Linux maszyny, stabilna przemysłowa płyta główna, niezależna obsługa, bez zewnętrznego komputera, obsługa łatwiejsza i wygodniejsza, szybka nauka.
2. Wbudowany ekran dotykowy, nie ma potrzeby stosowania zewnętrznego monitora, oszczędność miejsca, wygodniejsza obsługa, obsługa myszy USB.
3. Dwie górne i dolne kamery wizyjne, skoryguj położenie każdego komponentu, możesz zobaczyć obraz wizyjny z ekranu dla każdego komponentu. (
maksymalny rozmiar komponentu 22 * ​​22 mm)
4. Ma elastyczny uchwyt zaciskowy do PCB, nadaje się do różnych rozmiarów PCB.
5. Obsługuje niestandardowa taca IC, Tacę IC można zamocować na stole maszyny.

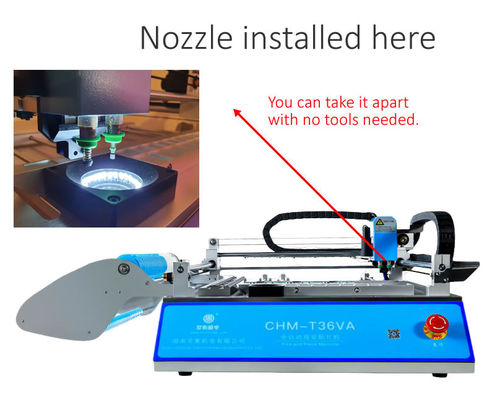

6. Dwie głowice montażowe po 2szt Dysze Juki, dysza Juki wewnątrz magnesu, dzięki czemu można go wyjąć palcem, bez konieczności demontażu kluczem, dyszami kąt obrotu -180 stopni do +180 stopni.
7. Wszystko w jednym urządzeniu, 29 sztuk podajników zawartych w maszynie, nie ma potrzeby kupowania innych części, maszyna jest gotowy do pracy.
8. Wykrywanie osi Z, mIgła achine automatycznie powraca do początku, aby uniknąć pęknięcia dysz.

9. Maksymalna wysokość wspornika elementu 5 mm.
10. Sterowanie w pętli zamkniętej, oś X, Y z enkoderem, nie poza skokiem.
11. Płytka drukowana skalibrowana na podstawie pozycji dwóch komponentów, pozostałe komponenty zostaną skalibrowane automatycznie.
12. Automatyczna kalibracja zaznacz 2 punkty, będzie to automatyczna kalibracja przed każdym uruchomieniem, upewnij się, że każda płytka drukowana jest dokładnie zamontowana.
13. W przypadku wykrywania próżni, z automatycznym podawaniem, jeśli jeden element zasysa krzywo, automatycznie wyrzuci go do obszaru składowania, a następnie wybierze nowy do ponownego zamontowania.

14. Z wykrywanie wzroku, kamera automatycznie koryguje kąt komponentu i umieści na płytce drukowanej w odpowiednim miejscu.Jeśli głowice nie podnoszą komponentów, kamera wykryje to i wróci, aby odebrać ponownie, 3 razy nie wybiera, maszyna wyłączy alarm i zatrzyma się po dostarczeniu materiału, a następnie będzie kontynuować pracę, bez potrzeby ponownego rozpoczynania.

15. W zestawie narzędzie do konwersji (wersja na komputer), edytuj plik roboczy na komputerze i ładuj plik roboczy do maszyny przez port USB, szybko i wygodnie.
16. Wsparcie panele panelowe.
17. Jeśli nie masz pliku PCB, możesz utwórz nowy plik roboczy programować bezpośrednio w maszynie.

18. Wsparcie pojedynczy krok.

19. Wsparcie cięte taśmy / materiał sypki / materiał tuby.

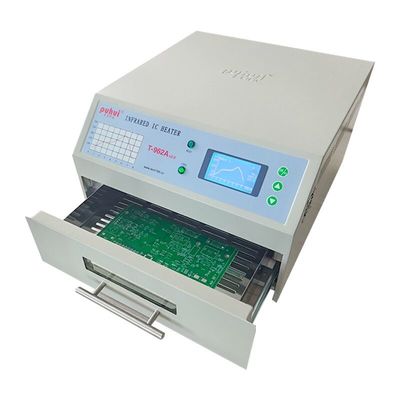

 3. Piec rozpływowy T962A (NOWY TYP z wylotem)

Linia produkcyjna Hot SMT CHMT36VA + 3040 Drukarka szablonowa + piec rozpływowy T962A 5

  Dlaczego warto wybrać Charmhigh?
1.Profesjonalny projekt i oszczędność miejsca.
2. przyjazna dla użytkownika obsługa, nie ma potrzeby profesjonalnego inżyniera SMT, urządzenie klasy podstawowej
3.Jedna maszyna - zintegrowana obsługa, nie potrzeba dodatkowej pompy lub komputera ani żadnego urządzenia pomocniczego
4.Wysoka dokładność i niezawodność, składają się na defekty pracy ręcznej
5. Wydajne, obniż koszty posiadania profesjonalnej automatycznej linii produkcyjnej SMT
6.Międzynarodowy ekspres z usługą od drzwi do drzwi, dostawa w ciągu 3-5 dni roboczych
7.Specjalne do badań i rozwoju laboratoryjnego, próbek, aby uniknąć ujawnienia patentów i projektów.

8. Jedna maszyna równa 5 lutownicom, łatwa w zarządzaniu i oszczędna.Dobra do produkcji małoseryjnej.

9.Charmhigh to dostawa fabryczna, wszystkie części naszych maszyn są badane i produkowane przez nas.Części zamienne po serwisie nigdy się nie zatrzymują.

10. Charmhigh jest profesjonalnym producentem maszyn typu Pick and Place SMT od 2009 roku. Całe oprogramowanie jest sprawdzane przez nas.

Linia produkcyjna Hot SMT CHMT36VA + 3040 Drukarka szablonowa + piec rozpływowy T962A 6

Linia produkcyjna Hot SMT CHMT36VA + 3040 Drukarka szablonowa + piec rozpływowy T962A 7

P1: Jaki jest czas realizacji Twoich produktów?(Jak długo potrzebujesz przygotować mój towar?)

Odp.: 2-3 dni dla maszyny 1-3 jednostek.5-15 dni w przypadku masowych zleceń produkcyjnych (na podstawie różnych ilości).



P2: Jak dostarczysz mi moje towary?

Odp.: Zwykle wysyłamy międzynarodowymi przesyłkami ekspresowymi, takimi jak DHL, UPS, FedEx, TNT, aby umożliwić naszym klientom szybki dostęp do towarów.W przypadku większej ilości wysyłaj drogą lotniczą lub morską.



P3: Jak długo muszę czekać na przybycie moich towarów?

Odp.: 3-7 dni w przypadku międzynarodowych przesyłek ekspresowych.5-8 dni na transport lotniczy.20-40 dni na transport morski.



P4: Jaka jest jakość twojego produktu?

Odp.: Nasze surowce są kupowane od kwalifikowanych dostawców, najlepszej jakości w Chinach.Wszyscy nasi inżynierowie mają ponad 20-letnie doświadczenie w maszynach, zapewniają dobrą jakość i funkcje.Teraz jakość i opinie CharmHigh są lepsze niż innych marek w Chinach.



Pakiet standardowy:
Pakiet naszego P & Ps jest standardowym drewnianym opakowaniem eksportowym, aby uniknąć uszkodzeń podczas transportu.



Usługi transportowe:

W przypadku paczek poniżej 200 kg możesz użyć DHL, Fedex lub innej firmy ekspresowej, w przypadku dużych ilości możesz skorzystać z dostawy morskiej.


Gwarancja:

Cała maszyna posiada roczną gwarancję od zakupu i dożywotnią eksploatację.
Zawsze zapewniamy części zamienne do maszyn, niezawodne fabryczne bezpośrednie dostawy.
Zapewniamy pytania / odpowiedzi online, pomoc w rozwiązywaniu problemów i porady techniczne.

Zapewnij indywidualną usługę posprzedażną.

Każda maszyna w 100% testuje dobrze przed wysyłką.
