Szczegóły Produktu:
|
| Moc operacyjna: | 5-10kW | Moc rozruchowa: | 48KW |
|---|---|---|---|
| Ilość strefy ogrzewania: | góra8/dół8 | Powierzchnia grzewcza: | 3180*500mm |
| Z automatyczną szyną: | - Tak, proszę. | Czas na rozgrzewkę: | Około 15-20 minut. |
| Ze sterowaniem PC: | Tak, z komputerem przemysłowym | Rodzaj komponentów: | CSP, układ 0201 itp. |
| Wymiary: | Dł. 5300*1350*1500 mm | Waga netto: | 1800kg |
| Podkreślić: | 8800 Piekarnik z powrotem,Pełno automatyczny piec,3180x500 mm Piekarnik do odtwarzania |
||

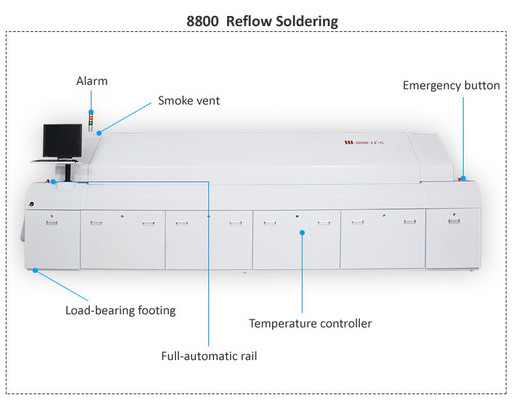

8800 Pełno-automatyczny wielkoobciążkowy pieczarz z napędem zwrotnym + sterowanie PC 8 stref temperatury (w górę8+w dół8)
Bezłowiowy piec SMT 8800 SMT, wielkość ogrzewania3180*500 mm
8800 Wielkiego rozmiaru 8-strefowy bezłowiowy piec lutowniczy SMT
| Model nr. | 8800 |
| Parametry części grzewczych | |
| Liczba stref ogrzewania | Górna8 + dolna8 |
| Długość stref ogrzewania | 3180 mm |
| Wzór ogrzewania | Pełne ciepłe powietrze (w górę i w dół w małym cyklu) |
| Liczba stref chłodzenia | Wyniki badania: |
| Parametry części przenośników | |
| Maksymalna szerokość PCB | Szerokość oczek 500 mm |
| Kierunek przenośnika | L→R |
| Wysokość przenośnika | 880±20 mm |
| Czynnik przekazujący | Oczko + automatyczna szyba |
| Zakres prędkości przenośnika | 0-2000 mm/min |
| Parametry części sterujących | |
| Zasilanie | 5 drutów, 3 fazy, 380 V |
| Uruchomić zasilanie | 48 kW |
| Zużycie energii | Około 8-10 kW |
| Czas ocieplenia | Około 20 minut. |
| Zakres ustawień temperatury | Temperatura pomieszczenia - 380°C |
| Metoda kontroli temperatury | PC+PID+SSR |
| Różnica temperatur między sąsiednimi strefami | 70 °C, może odpowiadać najwyższym standardom procesu bez ołowiu. |
| Precyzja kontroli temperatury | ± 2°C |
| Odchylenie temperatury na PCB | ± 2°C |
| Nieprawidłowy alarm | Nieprawidłowa temperatura ((zbyt wysoka lub zbyt niska po utrzymaniu stałej temperatury) |
| Ochrona przed wyłączeniem | UPS |
| Otwarta droga | Elektryczna szrubka |
| Ogólne parametry | |
| Rozmiar ((L*W*H) mm | 5300*1350*1500 mm |
| Waga | Około 1800 kg. |
Wymagania techniczne dotyczące pieca z odtwarzaniem 8800:
1Komputer + inteligentny system sterowania Siemens PLC, o wysokiej precyzji kontroli temperatury ±2°C (może działać w trybie offline bez wpływu na produkcję w przypadku awarii komputera),zapewnienie stabilności i niezawodności systemu kontroli;
2. Interfejs operacyjny Windows, potężny i łatwy w obsłudze;
3. Górne otwarcie korpusu pieca przyjmuje elektryczny mechanizm automatycznego podnoszenia pręty w celu zapewnienia bezpieczeństwa i niezawodności;
4. wyposażony w urządzenie naciągające pas siatkowy, zapewniające płynny, niewibrujący i niedeformujący transport, gwarantujący płynny transport PCB;Synchroniczny mechanizm przesyłowy koła kierowniczego (może być podłączony online z w pełni automatycznymi maszynami do umieszczania), zapewniając precyzyjną regulację szerokości szyby przewodzącej i długą żywotność;
5Wszystkie strefy ogrzewania są sterowane przez komputer za pomocą sterowania PID (strefy górnej i dolnej temperatury są kontrolowane niezależnie i mogą być otwierane oddzielnie).Ogrzewanie strefowe może być stosowane w celu zmniejszenia mocy uruchomienia);
6. Przekaz pasów sieciowych jest w pełni sterowany przez komputer, który może spełniać jednoczesną produkcję różnych rodzajów płyt PCB;
7. Ma funkcję alarmu dźwiękowego i świetlnego;
8. wyposażone w ochronę przed wyciekiem w celu zapewnienia bezpieczeństwa operatorów i systemu sterowania;
9Wbudowany UPS i automatyczne opóźnienie przy użyciu metody ogrzewania turbiny, niezależne systemy krążenia ciepłego powietrza dla górnej i dolnej warstwy, jednolita temperatura,wysoka wydajność kompensacji cieplnej, wydajne przewody powietrza ciśnieniowego w celu znacznego zwiększenia przepływu krążącego gorącego powietrza, szybki wzrost temperatury (około 20 minut), wysoka wydajność kompensacji cieplnej,o pojemności nieprzekraczającej 10 W;
10. Każda strefa temperatury warstw górnej i dolnej posiada niezależny czujnik temperatury, monitorujący i kompensujący równowagę każdej strefy temperatury w czasie rzeczywistym;
11System operacyjny ma zarządzanie hasłem, aby zapobiec nieuprawnionemu personelowi do zmiany parametrów procesu.Zarządzanie zapisami operacyjnymi może śledzić proces modyfikacji parametrów procesu, ułatwiając ulepszenie zarządzania, może przechowywać istniejące ustawienia temperatury i prędkości użytkowników oraz ich krzywe temperatury oraz drukować wszystkie dane i krzywe;
12Zintegrowane okno sterowania, przełączniki komputerowe, krzywe testowe, krzywe drukowania i dane przesyłowe mogą być łatwo obsługiwane przy użyciu przyjaznej konstrukcji.Wyposażone w trójkanałowy system testowania online krzywej temperatury, który może w dowolnym momencie wykrywać rzeczywistą krzywą temperatury obiektu lutowego (nie ma potrzeby oddzielnego testownika krzywej temperatury);
13Specjalna struktura cyrkulacji ciśnieniowego powietrza i specjalnie ukształtowana konstrukcja drutu grzewczego, wolna od hałasu, wibracji, o bardzo wysokiej szybkości wymiany ciepła,i bardzo mała różnica temperatury △t między dnem komponentów a płytą PCB, co najbardziej odpowiada rygorystycznym wymaganiom procesów wolnych od ołowiu, zwłaszcza w przypadku produktów wolnych od ołowiu o wysokiej trudności lutowania.

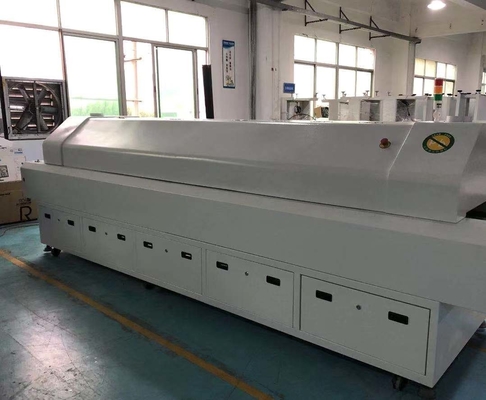

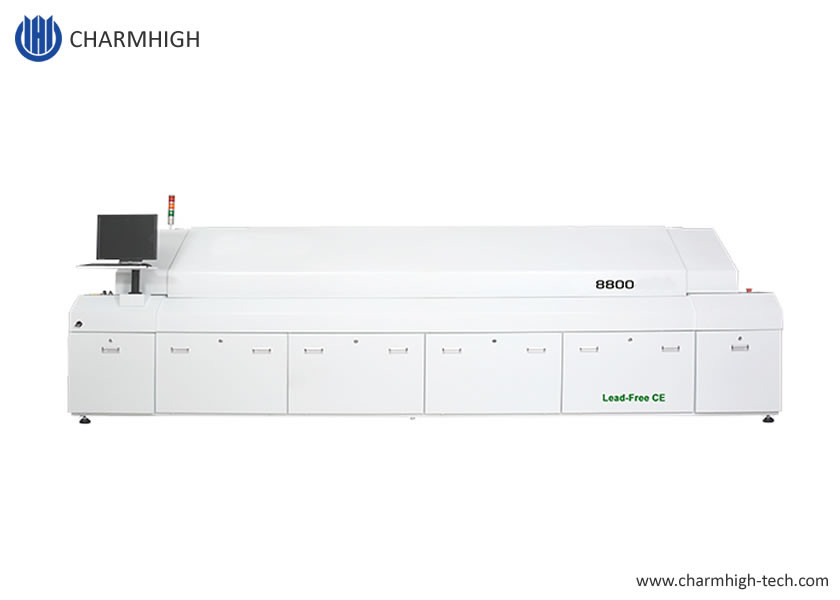

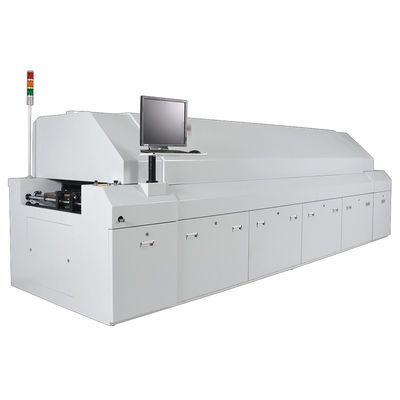

Prawdziwe zdjęcia dla 8800:
Zaleca się dużą linię produkcyjną SMT:
1. ładowarka PCB
2. Całkowicie automatyczny drukarz pasty lutowej G5
3. przenośnik PCB
4. Maszyna do zbierania i umieszczania TS10 (10 głów)
5. Maszyna do zbierania i umieszczania TM08 (8 głów)
6. przenośnik PCB
7. 8 strefy temperatury pieca z powrotem 8800
8. Rozładowarka PCB
Gwarancja:
Kompletna maszyna ma okres gwarancji 1 rok od momentu zakupu i dożywotni serwis.
Zawsze dostarczamy części zamienne maszyny, fabryczne niezawodne bezpośrednie dostawa.
Zapewniamy online wsparcie w zakresie pytań i odpowiedzi, rozwiązywania problemów oraz doradztwo techniczne.
Zapewnić jedno-do-jedno usługi posprzedażowe.Każda maszyna była w 100% przetestowana przed wysyłką.
