Szczegóły Produktu:
|
| PCB maks. Powierzchnia mocowania: | 350 mm (dł.) × 270 mm (szer.) | Podajnik: | 50 sztuk podajników Yamaha (podajnik pneumatyczny i elektryczny) |
|---|---|---|---|
| napięcie: | AC220V (50 Hz, 1 faza, 1,5 kW) | Wysokość komponentu: | maks. 12 mm |
| Szybkość montażu: | IPC9850: 8850cph (rzeczywista prędkość) | Waga netto: | 310 kg (typ stacjonarny) |
| Dysza: | Automatyczny zmieniacz dysz z biblioteką 13 sztuk dysz | Precyzja: | CPK≥1,0 |
| Minimalny komponent: | 0201 doskonały montaż | Wymiar: | 1050 x 1050 x 885 mm |
| Próżnia: | Wbudowana pompa próżniowa | Dopływ powietrza: | 0,6 MPa |
| Podkreślić: | Pulpit SMT Pick Place Machine,4 głowice SMT Pick Place Machine,CHM-550 pick and place machine |
||

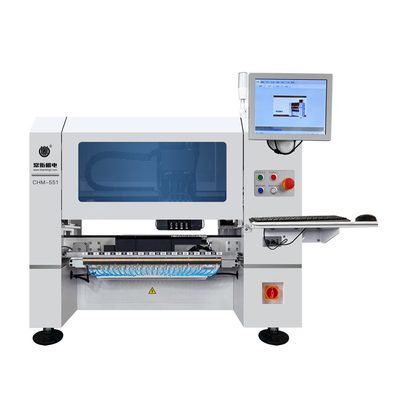

Wysokiej precyzji geniuszowy model 4 głowy Desktop SMT SMD Pick Place Machine z 50 podkładkami CHM-551
Model: CHM-551
* 4 Głowy z automatyczną wymianą dyszy (biblioteka dyszy z 13 otworami)
* Wspiera 50 sztuk Yamaha pneumatycznych i elektrycznych
* Wyższa konfiguracja o wysokiej dokładności, obsługiwany 0201, test CPK CPK≥1.0
* Automatyczny przenośnik PCB, można zbudować małą i średnią linię produkcyjną SMT
* Śruby kulkowe i silniki serwo
*Optymalna prędkość:11500CPH; IPC9850:8850CPH
* Kamery podwójnego oznaczenia, dobre dla większych płyt PCB
*Kompensacja cieplna, odpowiednia do różnych temperatur
* Dostępny z komputerem (monitor, klawiatura, mysz USB)
Pobierz katalog CHM-551:CHM-551 - Katalog.pdf

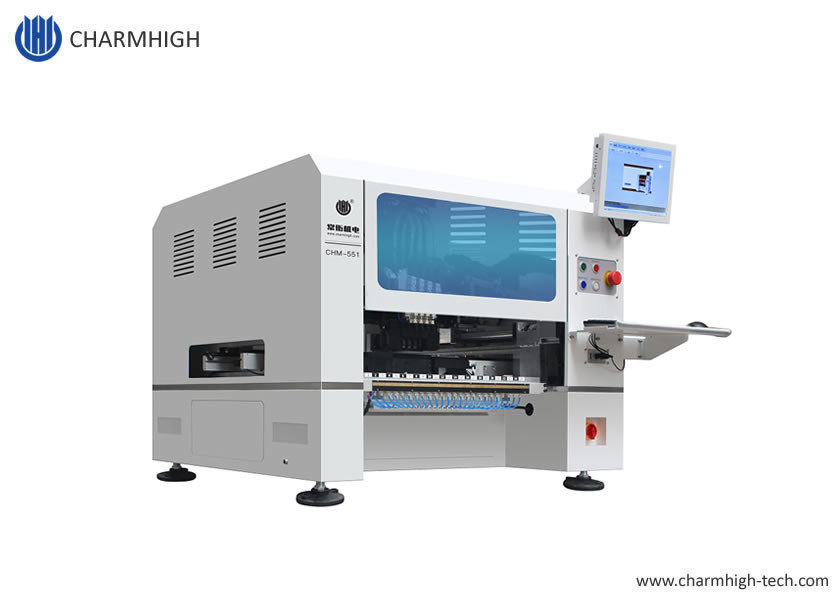

| Specyfikacje Charmhigh CHM-551 | |
| Wymiary | 1050 ((L) x 1050 ((W) x 885 mm ((H) |
| Waga | 230 kg |
| WładzaDostępność | AC220V (50Hz, pojedyncza faza), 2,2 kW |
| Zaopatrzenie w powietrze | 00,5 MPa ~ 0,6 MPa |
| Wytwarzanie próżni | Japoński generator próżniowy PISCO |
| Głowa montażowa | 4 Głowy |
| Prędkość montażu | IPC9850: 8850cph(rzeczywista prędkość) |
| Zwiększona dokładność | (XY) ±0,06 mm;CPK≥1.0 |
| Dokładność kontroli | 5 μm |
| Wysokość części | 12 mm |
| Typ składnika |
0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA itp. (rezystor/kondensator/dioda/trioda/LED/IC itp.) |
| Grubość PCB | 00,6 mm do 3,5 mm |
| Rozmiar PCB | 350 mm ((L) x 270 mm ((W) |
| Dostarczanie PCB | Automatyczny przenośnik PCB |
| Zmiana dyszy | Automatyczna zmiana dyszy(biblioteka dyszy 13-dołkowej) |
| System sterowania |
Komputer przemysłowy wbudowany (system Windows) wyposażone w monitor, klawiaturę i mysz |
| System napędowy | Oś X&Y napędzana przez serwomotory; przyjmowanie elastycznego przyspieszenia i opóźnienia w krzywej S |
| System transmisji | Śruby kulkowe + przewodnik liniowy |
| System odżywiania |
50 YamahaStandardowe 8 mmpodnośnik pneumatyczny/elektrycznyautomaty (odpowiednie również dla tacy IC + kija/rury/wypełniacza wibracji) |
| System widzenia |
Kamera fotograficzna x 4 (w stosownych rozmiarach części: 14mmx14mm); kamera IC x 1 (dostosowany rozmiar części: 36mmx36mm); Kamera oznaczona x 2 |
Zastosowanie maszyny montażowej SMT
1Przemysł sprzętu gospodarstwa domowego
2Przemysł elektroniki samochodowej
3Przemysł energetyczny
4Przemysł LED
5. przemysł bezpieczeństwa, przyrządów i liczników
6. przemysł komunikacyjny
7. przemysł inteligentnego sterowania
8. przemysł IoT i przemysł wojskowy itp.
CHM-551 Lista części
| Pozycja | Ilość | Pozycja | Ilość |
| Maszyna do zbierania i umieszczania | 1 | Pincetka | 1 |
| Węzły | 8 | Wewnętrzny szesokątny klucz | 1 |
| Skrzynka narzędziowa | 1 | Olej smarowy | 1 |
| Karta gwarancyjna | 1 | Filtr | 4 |
| Podręcznik | 1 | Szybki złącze | 1 |
| Raport z badań | 1 | Podkładka myszy | 1 |
| Szczotka | 1 | Kabel zasilania | 1 |
Podkreślenie:
1Automatyczna wymiana dyszy, nie musisz zmieniać dyszy ręcznie, bardzo wygodnie!

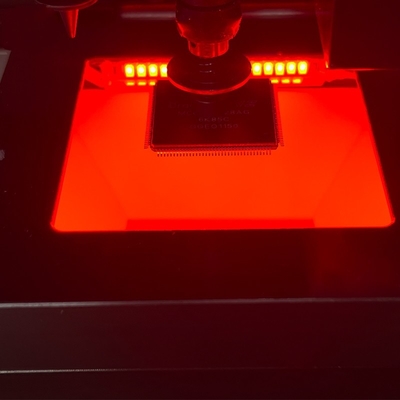

2System kamery o silnej widoczności, wyższa dokładność, placówka IC dokładniejsza i minimalny komponent 0201:
3Wysoka konfiguracja, długa żywotność, Charmhigh zapewniał silną mechanizm niż inne marki.
Praca z uniwersalnymi standardowymi zasilaczami Yamaha:
Opcja:
1. 8mm/ 12mm / 16mm / 24mm / 32mm / 44mm elektryczny podajnik
2. 8x4mm / 12mm/ 16mm / 24mm / 32mm / 44mm podnośnik pneumatyczny
3. Podsycacz wibracji
Informacje zwrotne od klientów, próbki PCB:
Odpowiednie dla złożonych PCB:
W 100% wysoki poziom opinii klientów:
Serwis i gwarancja:
Kompletna maszyna ma okres gwarancji 1 rok od momentu zakupu i dożywotniego serwisu.
Zawsze dostarczamy części zamienne maszyny, bezpośrednie dostawa z gwarancją.
Zapewniamy online wsparcie w zakresie pytań i odpowiedzi, rozwiązywania problemów oraz doradztwo techniczne.
Każda maszyna jest w 100% przetestowana przed wysłaniem.
