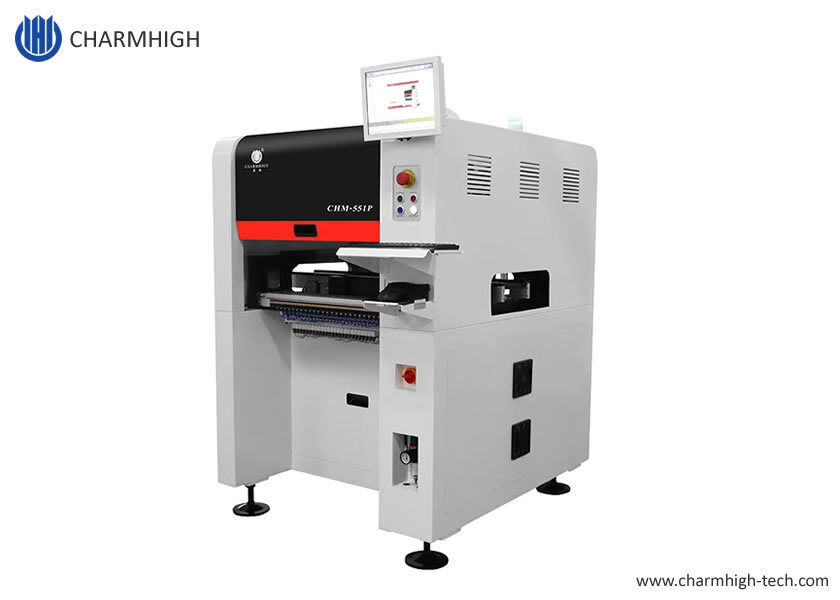

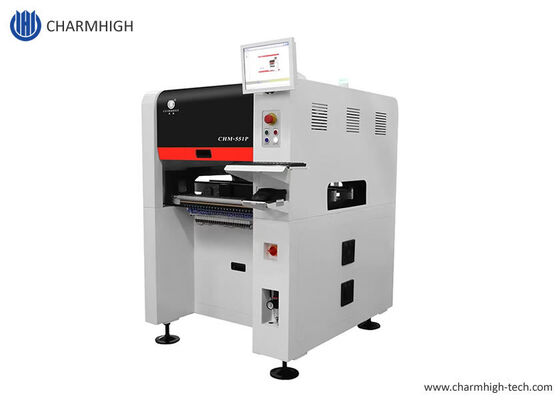

Maszyna typu pick and place SMD CHM-551P z 4 głowicami i żeliwną konstrukcją

Maszyna typu pick and place SMD CHM-551P z 4 głowicami i żeliwną konstrukcją
Cast-iron Structure 4-head CHM-551P SMD Pick and Place Machine
Maszyna typu pick and place SMD CHM-551P z 4 głowicami i żeliwną konstrukcją Maszyna typu pick and place SMD CHM-551P z 4 głowicami i żeliwną konstrukcją Maszyna typu pick and place SMD CHM-551P z 4 głowicami i żeliwną konstrukcją Maszyna typu pick and place SMD CHM-551P z 4 głowicami i żeliwną konstrukcją Maszyna typu pick and place SMD CHM-551P z 4 głowicami i żeliwną konstrukcją

Duży Obraz :  Maszyna typu pick and place SMD CHM-551P z 4 głowicami i żeliwną konstrukcją

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: Charmhigh
Orzecznictwo: CE
Numer modelu: CHM-551P
Dokument: Charmhigh CHM-551P - Catalo...og.pdf
Zapłata:
Minimalne zamówienie: 1
Cena: $9000
Szczegóły pakowania: Drewniane pudełko
Czas dostawy: 2-3 dni
Zasady płatności: T/T, Western Union
Możliwość Supply: 30 miesięcznie
Kontakt

Maszyna typu pick and place SMD CHM-551P z 4 głowicami i żeliwną konstrukcją

Opis
Max PCB: 350 mm (dł.) x 280 mm (szer.) (standard) Podajnik: 50 sztuk podajników Yamaha (podajnik pneumatyczny i elektryczny)
System operacyjny: System Linux Kalibracja odniesienia: Automatyczna kalibracja Zaznacz punkt
Wysokość komponentu: 12mm Szybkość montażu: 14400cph
Waga netto: 310 kg DYSZA: Automatyczny zmieniacz dysz z biblioteką 13 sztuk dysz
Wymiar: 1020 mm (dł.) x 1180 mm (szer.) x 1450 mm (wys.) Dokładność montażu: (XY) ±0,035 mm CPK≥1,0

Maszyna Pick and Place SMD CHM-551P z 4 głowicami i żeliwną konstrukcją
Przegląd produktu

Ulepszona maszyna pick and place SMT CHM-551P z 4 głowicami firmy Charmhigh (zaktualizowana z CHM-551)

Wyższa prędkość 14400 CPH, wyższa precyzja obszaru 0201~30*30mm, żeliwna rama o wysokiej stabilności. Bardzo stabilna z wysoką precyzją, idealna masowa produkcja 0201, najlepszy model z 4 głowicami w Chinach.

Automatyczny przenośnik PCB, 50 podajników, robot pick and place SMT z 4 głowicami. Maszyna Pick and Place SMT CHM-551P (z automatyczną zmianą dysz) do produkcji seryjnej SMT. Obsługuje 0201. Obsługa testu CPK. Ekonomiczne rozwiązanie do montażu SMT, produkcji małoseryjnej.

Zaktualizowane funkcje w porównaniu do CHM-551
  • Wyższa prędkość, z 11500CPH do 14400CPH
  • Żeliwna rama, wyższa sztywność
  • Elegancki design, piękny wygląd
Specyfikacje CHM-551P
Wymiary 1020mm(D) x 1180mm(S) x 1450mm(W)
Waga 556kg
Zasilanie AC220V (50Hz, jednofazowe) 1.5kW (średnia moc 350W)
Zasilanie powietrzem 0.5MPa ~0.7MPa
Generowanie podciśnienia Wbudowana pompa próżniowa
Ilość głowic montażowych 4 głowice
Prędkość montażu 14400CPH (optymalna)
Dokładność montażu (XY)±0.035mm; CPK≥1.0
Wysokość komponentu 12mm
Typ komponentu 0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA, itp. (rezystor/kondensator/dioda/trioda/LED/IC, itp.) od 0201 do większych komponentów o rozmiarze 30*30mm
Grubość PCB 0.6mm~3.5mm
Rozmiar PCB 350mm(D)x270mm(S) (Standard); 600mm(D)x350mm(S) (Opcjonalnie)
Zmiana dyszy Automatyczna zmiana dyszy (biblioteka dysz 13-otworowa)
System sterowania System Linux, wyposażony w monitor, klawiaturę i mysz
System napędowy Oś X i Y napędzana silnikami serwo; zastosowanie elastycznego przyspieszania i hamowania krzywą S
System transmisji Śruba kulowa + prowadnica liniowa
System podawania 50 standardowych pneumatycznych/elektrycznych stosów podajników Yamaha 8mm (nadaje się również do podajników tacowych IC i podajników taśmowych)
System wizyjny Kamera migawkowa x4 (rozmiar komponentu: 14mm×14mm); Kamera IC x1 (rozmiar komponentu: 30mm×30mm); Kamera znaczników x2

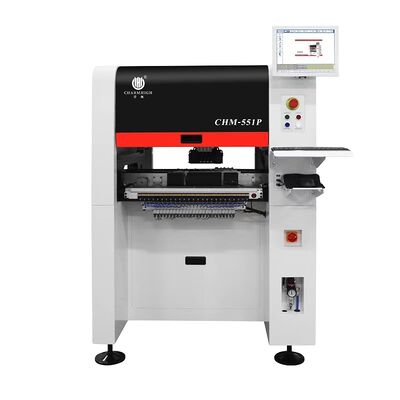

Zdjęcia produktu
CHM-551P SMD Pick and Place Machine front view CHM-551P machine close-up detail

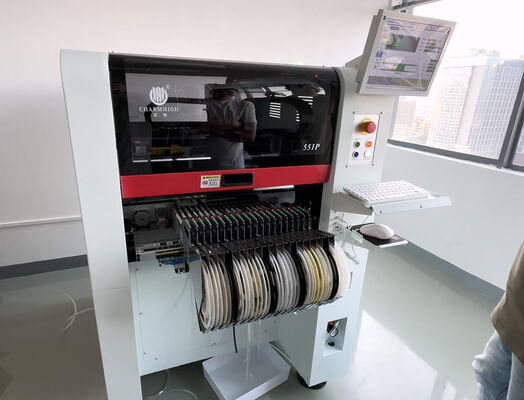

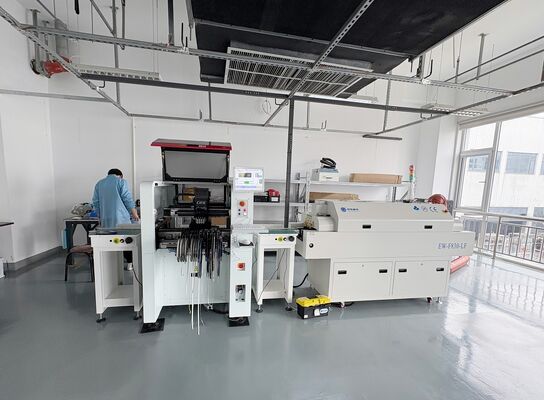

Miejsce klienta
CHM-551P in customer production environment CHM-551P machine operation view CHM-551P control system interface CHM-551P mounting head detail

Charmhigh SMT, dostawa fabryczna, szybka dostawa.

Charmhigh, czołowa chińska marka.

Charmhigh brand logo
Lista części CHM-551P
Pozycja Ilość Pozycja Ilość
Maszyna pick and place 1 Pęseta 1
Dysze 8 Klucz imbusowy wewnętrzny 1
Skrzynka narzędziowa 1 Olej smarujący 1
Karta gwarancyjna 1 Filtr 4
Instrukcja obsługi 1 Szybkozłączka 1
Raport z testu 1 Podkładka pod mysz 1
Szczotka 1 Kabel zasilający 1
CHM-551P parts and accessories
Zalecana linia produkcyjna SMT
  1. Drukarka pasty lutowniczej 3250
  2. Robot pick and place SMD CHM-551P
  3. Piec do lutowania powrotnego CHM-830F
Complete SMT production line setup

Uwaga: Maszyna pick and place jest kompletnym zestawem ze wszystkimi akcesoriami zawartymi w opakowaniu, maszyna gotowa do użycia! Jedyną rzeczą, którą musisz przygotować, jest zewnętrzny kompresor powietrza (dostarczający powietrze do podajników i ANC). Proszę kupić tę maszynę z pewnością. Ciesz się swoją maszyną pick and place!

Serwis i gwarancja

Cała maszyna ma okres gwarancji 1 rok od daty zakupu i dożywotni serwis.

Zawsze zapewniamy części zamienne do maszyn, bezpośrednia dostawa fabryczna z gwarancją.

Zapewniamy wsparcie online Q/A i rozwiązywania problemów oraz usługi doradztwa technicznego.

Zapewniamy obsługę posprzedażową jeden na jeden.Każda maszyna jest w 100% przetestowana przed wysyłką.
