Szczegóły Produktu:
|
| głowy: | 6 sztuk (z biblioteką dysz z 19 otworami) | Rozmiar PCB: | 450/900(dł.)mm * 350mm(szer.) (2 opcje) |
|---|---|---|---|
| Prędkość: | 27800cph (optymalnie) | Podajnik: | Obsługuje 60 sztuk podajnika elektrycznego |
| Część: | 01005, 0201,0402,-5050, SOP/QFP/QFN/BGA/LED.. | Waga netto: | 1100 KG |
| Kamera: | Kamera IC: 1 szt. (36 mm) Kamera latająca: 6 szt. (16 mm) Kamera MARK: 2 szt. | Dostawa PCB: | Automatyczna dostawa 3 sztuk z szynami, szerokość można regulować za pomocą oprogramowania |
| Wymiar: | 1320 (dł.) x 1600 (szer.) x 1500 (wys.) | Zasilanie: | AC220V (50/60Hz, 1 faza) 3KW |
| Typ podajnika: | Podajnik elektryczny Fuji NXT | Grubość PCB: | 0,6-3,5 mm |
| Podkreślić: | 6 głowic SMT Pick and Place Machine,60 podajników SMT Pick and Place Machine,60 podajników Auto Pick and Place Machine |
||
Inteligentne oprogramowanie wysokiej precyzji 6 głów SMT Pick and Place Machine TM06
Kompletny w linii SMT Pick and Place Machine z przenośnikiem PCB
Średnia, w pełni automatyczna linia montażu PCB - do produkcji serii SMT
1Numer modelu: TM06
2/ Marka: Charmhigh
3Główna konfiguracja: 3 części PCB automatyczne dostawa + 6 głowicy 60 podkładek + Panasonic serwo silnik
+ automatyczna zmiana dyszy (pozycji 19) + 9 kamer + śrubka kulkowa + przewodnik liniowy (osio Y z podwójnymi śrubami)
4. Podsycacz: Podsycacz Fuji Electric (zakup oddzielnie)
5Obszar PCB (2 opcje): 400*350mm / 800*350mm
6. Wyposażony w komputer i klawiaturę i mysz z systemem Windows
7. składnik: 0201, 0402-5050, SOP, QFN, TQFP, BGA... itp.
8. 1320 ((L) x 1350 ((W) x 1500 ((H), AC220V (50/60Hz, 1 faza)
9Czas realizacji: 5-8 dni roboczych
10. Dostawa: drogą powietrzną / drogą morską / odebrać z naszej fabryki bezpośrednio / wysłać do magazynu w Chinach
11. Sposób płatności: przelew bankowy (T/T)
12. Opakowanie: skrzynka ze sklejki
Charmhigh 6-głowy SMT pick and place machineWideo roboczena stronie klienta:
/Szczegółowe informacje: https://youtu.be/aQr95HjaxFQ?si=HwKuz-CAX2lodkLv
specyfikacja TM06:
| Model | TM06 |
| Wymiary | 1320 mm ((L) × 1600 mm ((W) × 1500 mm ((H) |
| Waga | 1100 kg |
| Zasilanie | AC220V (50Hz, jednofazowa), 3kW |
| Zaopatrzenie w powietrze | 00,5 MPa ~ 0,7 MPa |
| Wytwarzanie próżni | Wbudowana pompa próżniowa |
| Ilość głowy montażowej | 6 głów |
| Prędkość montażu | 27800hp (optymalnie) |
| Zwiększona dokładność | ± 0,035 mm;CPK≥1.0 ((XY) |
| Dokładność kontroli | 4 μm |
| Wysokość części | 12 mm |
| Typ składnika |
01005/0201/04025050/SOT/SOP/QFP/QFN/BGA itp. do maksymalnej widoczności 36*36mm (rezystor/kondensator/dioda/trioda/LED/IC itp.) |
| Grubość PCB | 00,6 mm do 3,5 mm |
| Rozmiar PCB | 450 mm ((L) × 350 mm ((W) (standardowy); 900 mm ((L) × 350 mm ((W) (nieobowiązkowe) |
| Przekazywanie PCB | o pojemności nieprzekraczającej 10 W,Wsparcie PCB |
| Zmiana dyszy | Automatyczna zmiana dyszy(biblioteka dyszy z 19 otworami) |
| System sterowania | Komputer przemysłowy wbudowany (system Windows) wyposażone w monitor, klawiaturę i mysz |
| System napędowy | Oś X&Y napędzana serwomotorami Panasonic A6(oś Y przez podwójne silniki); przyjmowanie elastycznego przyspieszenia i opóźnienia w krzywej S |
| System transmisji | Oś X&Y przyjmująca śrubę kulkową TBI i przewodnik liniowy HIWIN(osio Y z podwójnymi śrubami) |
| System odżywiania | 60NXT 8 mm standardowe stosy podnośnikowe (odpowiednie również dla tacy IC i podkładki) |
| System widzenia | Kamery lotnicze × 6 (dostosowane rozmiary części: 16 mm × 16 mm); kamera IC × 1 (w stosownych rozmiarach części: 36 mm × 36 mm); Kamera oznaczona × 2 |

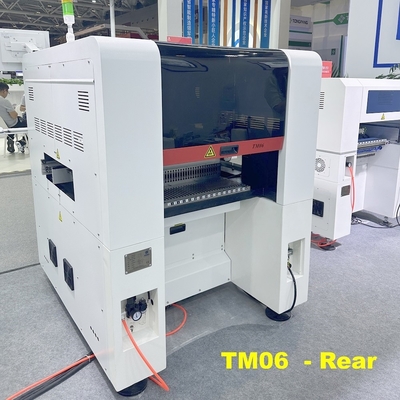

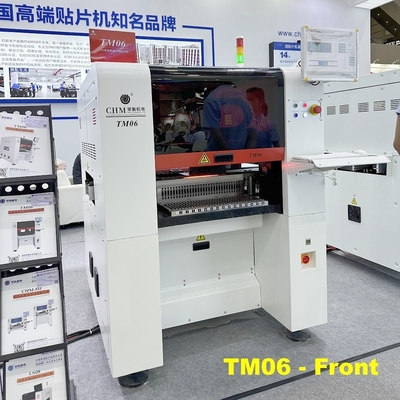

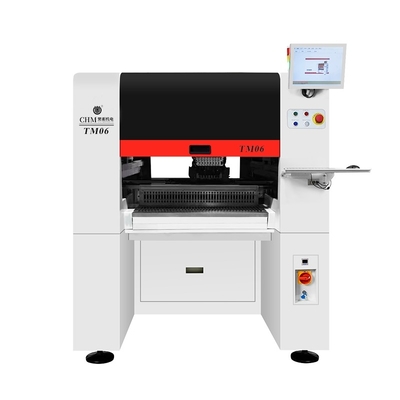

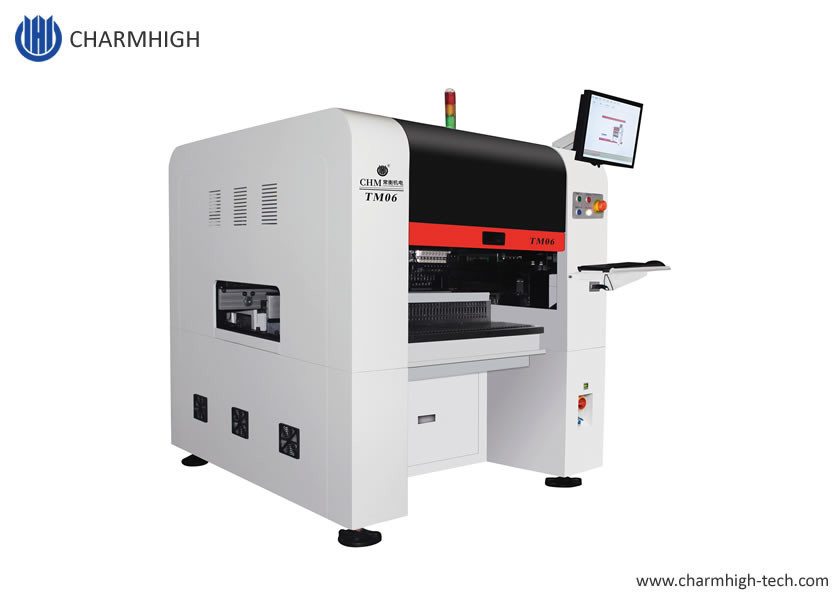

Prawdziwe zdjęcia dla TM06:
(CHM-551 i TM06)
60 gniazdek dla podkładek (praca z podkładką elektryczną Fuji NXT, podkładki zakupione oddzielnie, 8/12/16/24/32/44mm):
Może osiągać wysoką precyzję i stabilne montowanie najmniejszych 01005 i dużych elementów.
Całkowicie automatyczna linia produkcyjna SMT:
Strona klienta:
Próbki PCB:
Charmhigh bezpośrednie dostawa fabryczna, nasze TM06, TM08, TS10, TS20 serii maszyn struktury podstawowej jest przyjęta: szlifowania platformy klasy przemysłowej, osi Y integralnej odlewania,aby urządzenie mogło pracować stabilnie i niezawodnie w warunkach pracy z dużą prędkością.
Serwis i gwarancja:
Kompletna maszyna ma okres gwarancji 1 rok od momentu zakupu i dożywotniego serwisu.
Zawsze dostarczamy części zamienne maszyny, bezpośrednie dostawa z gwarancją.
Zapewniamy online wsparcie w zakresie pytań i odpowiedzi, rozwiązywania problemów oraz doradztwo techniczne.
Zapewniamy jedno-do-jednego obsługę posprzedażną.Każda maszyna była w 100% przetestowana przed wysyłką.
