Szczegóły Produktu:
|
| głowy: | 4 głowice (z dyszą Samsung) | Rozmiar PCB: | CHM-551: 350x270mm; CHM-551: 350x270mm; CHM-650: 400x350mm CHM-650: 400x350m |
|---|---|---|---|
| Prędkość: | CHM-551 i CHM-650: 8850cph (rzeczywista) | Podajnik: | Wspieraj 50 sztuk YAMAHA Feeders (zarówno pneumatyczny jak i elektryczny) |
| Część: | 0201 0402 0603 0805 1206 LED2835 LED5050 tranzystor SOT TSOP SOP, 0.5mm PLCC CSP QFP BGA | System: | Windows, komputer jest dostarczany z maszyną |
| Kamera: | obie 4 małe + 1 duża kamera IC + 2 kamery znakujące | Dostawa PCB: | CHM-551: 1-section rail ; CHM-551: Szyna 1-sekcyjna ; CHM-650: 3-section rail < |
| Waga netto: | 551: 320kg; 551: 320 kg; 650: 420kg 650: 420kg | Automatyczna wymiana dysz: | 551: with 13-position; 551: z 13 pozycjami; 650: with 19-position 650: z 19 |
| Podkreślić: | Linia produkcyjna zespołu CHMT761P6,linia produkcyjna zespołu PNP,maszyna pionowa Pnp |
||
Wysoka precyzja CPK≥ 1.0 Two Typ Charmhigh Advanced Small 4 Heads SMT Pick and Place Machine
Typ pionowy +Automatyczna zmiana dyszy + śrubka kulkowa + inteligentne oprogramowanie +Protokoły komunikacji linii SMT
Katalog CHM-551: CHM-551 - Katalog.pdf
Katalog CHM-650: Charmhigh CHM-650 Katalog.pdf
Te same konfiguracje dla obu modeli:
1. Typ pionowy + 4 głowice 50 podkładek + (4 małe kamery,1 duża kamera, 2 kamery oznaczeniowe) + śrubka kulkowa + automatyczna zmiana dyszy + CPK≥ 1.0
2. Podsycacz: 2 opcje: podsycacz pneumatyczny Yamaha / podsycacz elektryczny (zakup oddzielnie)
3Automatyczna korekcja do wyboru komponentów, zintegrowana obsługa z wbudowanym komputerem przemysłowym z systemem okiennym.
4Dokładność i prędkość montażu: wszystkie komponenty obsługiwane 0201, 0402-5050, SOP, QFN, TQFP, BGA... itp. rzeczywista prędkość 8850CPH.

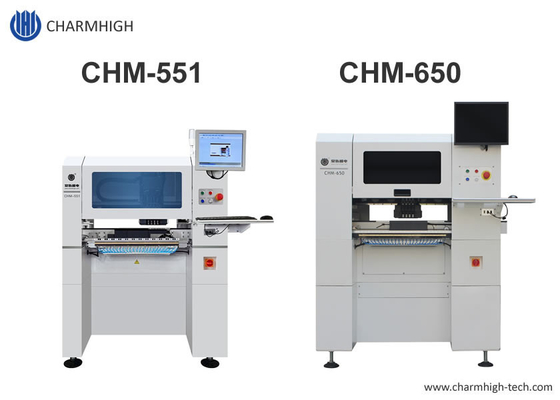

Różnice między tymi dwoma modelami:
1Rozmiar PCB: CHM-551: 350x270mm; CHM-650: 400X350mm
3. Transit PCB: CHM-551: jedno-sekcyjny przenośnik PCB; CHM-650: 3-sekcyjny przenośnik
4Wymiary: CHM-551: 1050x1050x1360mm; CHM-650: 1280x1190x1500mm (większe)
5- Masa netto: CHM-551: 320 kg; CHM-650: 420 kg (cięższy)
Opis:
| Specyfikacje CHM-551 | |
| Wymiary | 1050 ((L) x 1050 ((W) x 1360 mm ((H) |
| Waga | 320 kg |
| WładzaDostępność | AC220V (50Hz, pojedyncza faza), 1,5 kW |
| Zaopatrzenie w powietrze | 00,5 MPa ~ 0,6 MPa |
| Wytwarzanie próżni | Japoński generator próżniowy PISCO |
| Głowa montażowa | 4 Głowy |
| Prędkość montażu | 8850cph ((IPC9850) |
| Zwiększona dokładność | (XY) ± 0,06 mm; CPK≥1.0 |
| Dokładność kontroli | 5 μm |
| Wysokość części | 12 mm |
| Typ składnika |
0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA itp. (rezystor/kondensator/dioda/trioda/LED/IC itp.) |
| Grubość PCB | 00,6 mm do 3,5 mm |
| Rozmiar PCB | 350 mm ((L) x 270 mm ((W) |
| Dostarczanie PCB | Automatyczny przenośnik jednodziałowy |

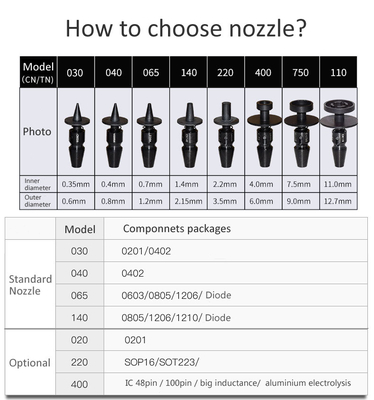

| Zmiana dyszy | Automatyczna zmiana dyszy (biblioteka dyszy z 13 otworami) |
| System sterowania |
Komputer przemysłowy wbudowany (system Windows) wyposażone w monitor, klawiaturę i mysz |
| System napędowy | Oś X&Y napędzana przez serwomotory; przyjmowanie elastycznego przyspieszenia i opóźnienia w krzywej S |
| System transmisji | Śruby kulkowe + przewodnik liniowy |

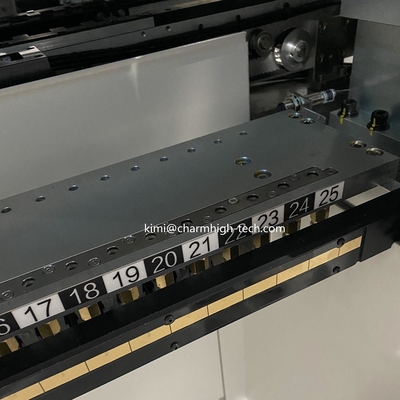

| System odżywiania |
50 Yamaha8 mm standardowe gniazda z napędem pneumatycznym/elektrycznym (odpowiednie również dla tacy IC + kija/rury/wypełniacza wibracji) |
| System widzenia |
Kamera fotograficzna x 4 (w stosownych rozmiarach części: 14mmx14mm); kamera IC x 1 (dostosowany rozmiar części: 36mmx36mm); Kamera oznaczona x 2 |
| Specyfikacje CHM-650 | |
| Wymiary | 1280mm(L) x1190mm(W) x1050mm(H) |
| Waga | 310 kg |
| WładzaDostępność | AC220V/110V (50Hz, 1 faza), 2,1 kW |
| Zaopatrzenie w powietrze | 00,5MPa ~ 0,7MPa |
| Wytwarzanie próżni | Generator próżniowy |
| Głowa montażowa | 4 Głowy |
| Prędkość montażu | 9000cph (optymalnie) |
| Zwiększona dokładność | ±50μm@μ±3σ/krążek |
| Dokładność kontroli | 5 μm |
| Wysokość części | 12 mm |
| Typ składnika |
0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA itp. (rezystor/kondensator/dioda/trioda/LED/IC itp.) |
| Grubość PCB | 00,6 mm do 3,5 mm |
| Rozmiar PCB | 400 mm ((L) x 350 mm ((W) |
| Przekazywanie PCB | Automatyczne przenośniki trójprześcienowe |
| Zmiana dyszy | Automatyczna zmiana dyszy (biblioteka dyszy z 19 otworami) |
| System sterowania |
Komputer przemysłowy wbudowany (system Windows) wyposażone w monitor, klawiaturę i mysz |
| System napędowy | Oś X&Y napędzana przez serwomotory; przyjmowanie elastycznego przyspieszenia i opóźnienia w krzywej S |
| System transmisji | Śruby kulkowe + przewodnik liniowy |
| System odżywiania |
50 szczelin dla standardowych podkładników pneumatycznych/elektrycznych Yamaha o średnicy 8 mm (odpowiednie również dla tacy IC i podkładki) |
| System widzenia |
Przegląd kameryx4 (w stosownych przypadkach wielkość części:16 mmx16 mm); IC camerax1 (w stosownych rozmiarach części:36 mmx36 mm); Znak kamerax2 |
Yamaha pneumatyczny podnośnik i elektryczny podnośnik, oba zgodne:
Opcja: 8mm, 12mm, 16mm, 24mm, podkładka wibracyjna, tablica IC (zakup oddzielnie)
Serwis i gwarancja:
Kompletna maszyna ma okres gwarancji 1 rok od momentu zakupu i dożywotniego serwisu.
Zawsze dostarczamy części zamienne maszyny, fabryczne niezawodne bezpośrednie dostawa.
Zapewniamy online wsparcie w zakresie pytań i odpowiedzi, rozwiązywania problemów oraz doradztwo techniczne.
Zapewnić jedno-do-jedno usługi posprzedażowe.Każda maszyna była w 100% przetestowana przed wysyłką.
