Szczegóły Produktu:
|
| Drukarka szablonowa: | Półautomatyczna drukarka pasty lutowniczej 3250 | CHM-551: | 4 głowice 50 podajników (automatyczna zmiana dyszy, automatyczny przenośnik PCB) |
|---|---|---|---|
| T961: | Piec rozpływowy z przenośnikiem, 6 stref temperaturowych | Linia SMT: | Wysokiej precyzji linia smt, wsparcie 0201 |
| Część: | 0201/0402/0603-5050/SOT/SOP/QFP/QFN/BGA itp. | Precyzja montażu: | (XY)±0.06mm ; (XY)±0,06mm; CPK≥1.0 CPK≥1,0 |
| Rozmiar PCB: | 350 mm (dł.) x 270 mm (szer.) | Szybkość montażu: | 11500 CPH (optymalnie) IPC9850: 8850 CPH |
| High Light: | Linia produkcyjna SMD o wysokiej precyzji,Linia produkcyjna SMD PCB Roboty do produkcji,Robot do produkcji PCB linii montażowej SMT |
||
Wysoka precyzjaEkonomiczna linia produkcyjna SMT:

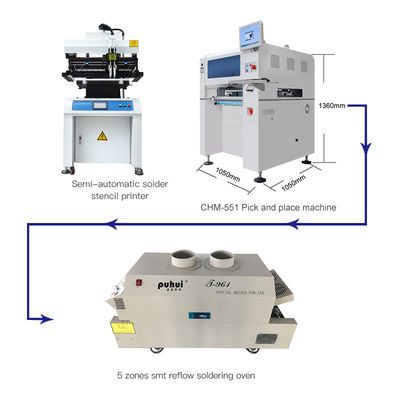

3250 półautomatyczna drukarka szablonów, CHM-551 SMT Chip Mounter, Reflow Oven T961
Mała linia produkcyjna SMT, wysoka konfiguracja, przeszedł test CPK, minimalny komponent 0201
1. Drukarka stencil 3250
| Model | 3250 |
| Wymiar | 850 x 670 x 1550 mm |
| Wielkość stołu | 320x500 mm) |
| Rozmiar PCB | 250x400 mm |
| Rozmiar szablonu | 550 x 680 mm |
| Prędkość druku | 0~8000 ((mm) /min |
| grubość PCB | 0 ~ 100 mm |
| PCB nieznacznie dostosować zakres | Przód/Bok +10 mm |
| napięcie | 1PAC220V 50/60HZ |
| Wysokość stołu drukarskiego | 850 ± 20 mm |
| Dokładność powtarzania | ± 0,01 mm |
| Sposób pozycjonowania PCB | Zewnętrzne otwory odniesienia |
| Waga | Około 250 kg. |
2. CHM-551Maszyna do zbierania i umieszczania SMT
| Specyfikacje CHM-551 | |
| Wymiary | 980mm(L) X 1050mm(W) X 880mm(H) |
| Waga | 190 kg |
| Zasilanie | AC220V (50Hz, jednofazowa) 1,5kw |
| Zaopatrzenie w powietrze | 00,5 MPa ~ 0,7 MPa |
| Wytwarzanie próżni | pompa próżniowa |
| Ilość głowy montażowej | 4 |
| Prędkość montażu | 11500CPH (optymalnie) IPC9850: 8850cph |
| Zwiększona dokładność | (XY) ± 0,06 mm; CPK≥1.0 |
| Wysokość części | 12 mm |
| Typ składnika | 0201/0402/0603?? 5050/SOT/SOP/QFP/QFN/BGA itp. (rezystor/kondensator/dioda/trioda/LED/IC itp.) |
| Grubość PCB | 00,6 mm do 3,5 mm |
| Rozmiar PCB | 350 mm ((L) x 270 mm ((W) (standardowa); 600 mm ((L) x 350 mm ((W) (nieobowiązkowe) |
| Zmiana dyszy | Automatyczna zmiana dyszy (biblioteka dyszy z 13 otworami) |
| System sterowania | Wbudowany komputer przemysłowy (Windows 7) wyposażone w monitor, klawiaturę i mysz |
| System napędowy |
oś X&Y napędzana przez serwomotory; przyjmowanie elastycznego przyspieszenia i opóźnienia w krzywej S |
| System transmisji | Śruby kulkowe + przewodnik liniowy |
| System odżywiania | 50 Yamaha 8 mm standardowych pneumatycznych/elektrycznych zestawów z podkładkami (odpowiednie również dla tacy IC i podkładki) |
| System widzenia | Kamera do wykonywania zdjęć błyskawicznych × 4 (dostosowany rozmiar części: 14 mm × 14 mm); kamera IC × 1 (w stosownych rozmiarach części: 25 mm × 25 mm); Kamera oznaczona × 2 |
3. T961 Parametry:
| Model | T-961 |
| Ilość strefy ogrzewania | górny3/dolny3 |
| Długość strefy grzewczej | 730 mm |
| Rodzaj ogrzewania | inteligentny poziom syroko i szybkie podgrzewanie podczerwone |
| Ilość strefy chłodzenia | 1 |
| Maksymalna szerokość płyty PCB | 230 mm |
| Kierunek działania | lewy→ prawy |
| Opcje dostawy | Przekaz sieciowy i łańcuch transmisji |
| Prędkość taśmy przenośnej | 0-290 mm/min |
| Zasilanie | 220V 50/60Hz |
| Moc szczytowa | 3.5 kW |
| Czas podgrzewania | Około 7 minut. |
| Zakres regulacji temperatury | Temperatura w pomieszczeniu - 300 °C |
| Tryb regulacji temperatury | PID w układzie zamkniętym |
| Dokładność regulacji temperatury | ± 1 |
| Odchylenie rozkładu temperatury PCB | ±2 |
| Ogólne wymiary | 1000 × 466 × 445 mm |
| Masa maszyny | 70 kg |

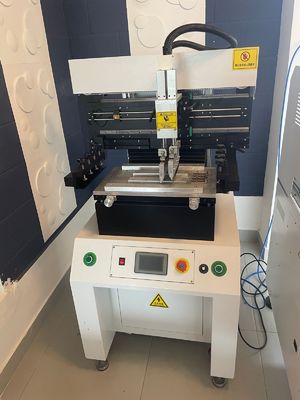

1. Semi-automatyczna maszyna do lutowania 3250

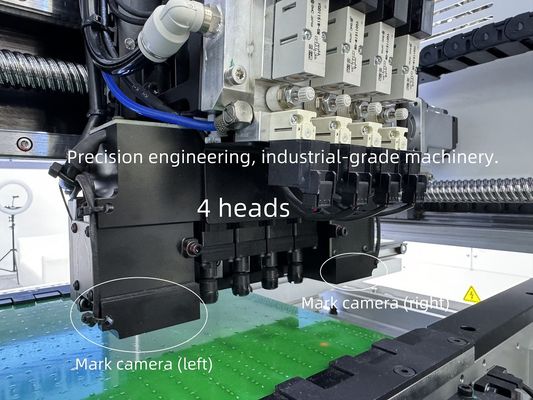

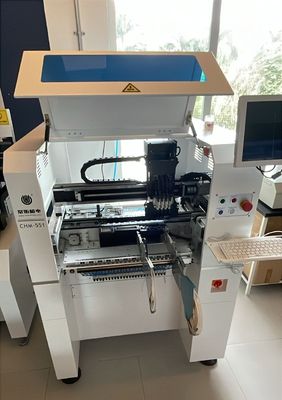

2. CHM-551 czterogłowa automatyczna maszyna do zbierania i umieszczania SMT,podkreślenie:
1. Wsparcie w badaniu CPK,CPK≥1.0
2. Automatyczna zmiana dyszy (13 zestawów biblioteki dyszy)
3Kompensacja cieplna
4Automatyczne przenoszenie PCB
5Optymalna prędkość:11500CPH, IPC9850:8850CPH
6Min 0201 wspierany
7.Śruby kulkowe + przewodnik liniowy
8. Serwo silniki
Bardzo precyzyjne dla IC o cienkiej głośności:

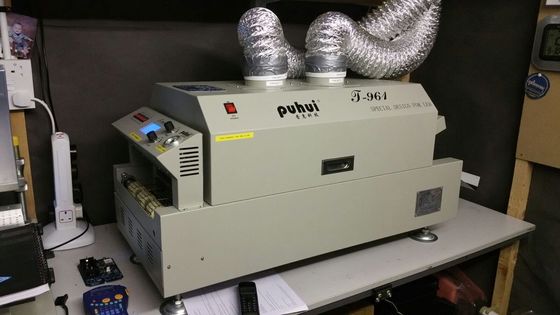

3. T961 bezłowiowy pieczar z większymi rozmiarami ogrzewania 730x230 mm, do płyt PCB podwójnej warstwy:
Najlepsza kombinacja linii SMT, polecamy ją!
Wyroby o wysokiej jakości, z gwarancją.
Proszę wysłać nam e-mail lub zadzwonić, jeśli masz więcej pytań.
Proszę zauważyć:
CHM-551 smt pick and place machine wystarczy podłączyć zewnętrzne źródło powietrza, które jest przygotowane przez siebie, nie trzeba innych rzeczy.
Maszyna przeszła kontrolę przed wypłynięciem.
Zapewniamy terminową obsługę posprzedażną, każda maszyna jest 100% przetestowana przed wysłaniem.
Cieszcie się z automatem!
Serwis i gwarancja:
Kompletna maszyna ma okres gwarancji 1 rok od momentu zakupu i dożywotniego serwisu.
Zawsze dostarczamy części zamienne do maszyn, fabryczne, niezawodne, bezpośrednie dostawcy.
Zapewniamy online wsparcie w zakresie pytań i odpowiedzi, rozwiązywania problemów oraz doradztwo techniczne.
Każda maszyna 100% przetestowana przed wysłaniem.
