Szczegóły Produktu:
|
| Drukarka pasty lutowniczej: | wielkość stołu roboczego 3250 (320*500mm) | Pick n place mahcine: | Charmhigh CHM-751 (6 głowic, 50 miejsc podajnika) |
|---|---|---|---|
| Piekarnik przepływowy: | 830 (8 stref, w górę4+dolno4), 380v | Linia SMT: | Średnia linia SMT |
| Podkreślić: | Linia SMT z drukarką 3250,Linia SMT z piecem do odtwarzania 830,Linia SMT z maszyną Pick Place |
||

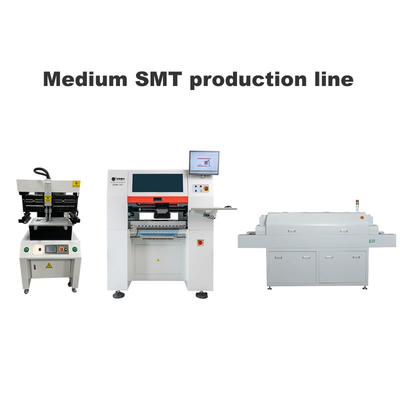

Średnia linia montażowa SMT PCB: 3250 półautomatyczna drukarka pasty lutowej, CHM-751 6-głowa SMT pick and place machine, 830 piec reflow.W przypadku produkcji seryjnej, ekonomiczne rozwiązania SMT
Wideo pracy linii CHM-751:
/Wyślijmy to na YouTube.
Linia CHM-751 w chińskiej fabryce:
Wydany przez:
Nasz kanał na YouTube:
https://www.youtube.com/@KimiLiuCharmhigh/videos
Ta linia montażowa SMT nadaje się do:
Instytucje badawcze, przemysł wojskowy, laboratoria uniwersyteckie, przedsiębiorstwa, nowe przedsiębiorstwa, nowa energia, inteligentny dom samochodowy, urządzenia zabezpieczające oświetlenie LED, elektronika użytkowaKomunikacja mobilna, przemysł sprzętu gospodarstwa domowego, sprzęt medyczny itp.
| Specyfikacje CHM-751 | |
| Wymiary | 1280 mm ((L) × 1190 mm ((W) × 1470 mm ((H) |
| Waga | 540 kg |
| Zasilanie | AC220V (50Hz, pojedyncza faza), 2,8 kW |
| Zaopatrzenie w powietrze | 00,5 MPa ~ 0,7 MPa |
| Wytwarzanie próżni | Wbudowana pompa próżniowa |
| Ilość głowy montażowej | 6 głów |
| Prędkość montażu | 18400CPH (optymalnie) IPC9850: 13400CPH |
| Zwiększona dokładność | (XY) ± 0,05 mm CPK≥1.0 |
| Wysokość części | 12 mm |
| Typ składnika | 0201/0402/0603?? 5050/SOT/SOP/QFP/QFN/BGA itp. (rezystor/kondensator/dioda/trioda/LED/IC itp.) |
| Grubość PCB | 00,6 mm do 3,5 mm |
| Rozmiar PCB | 400 mm ((L) × 350 mm ((W) |
| Przekazywanie PCB | Automatyczne przenoszenie 3-sekcyjnego szynowego, wsparcie PCB |
| Zmiana dyszy | Automatyczna zmiana dyszy (biblioteka dyszy z 19 otworami) |
| System sterowania | Wbudowany komputer przemysłowy (Windows 7) wyposażone w monitor, klawiaturę i mysz |
| System napędowy | oś X&Y napędzana przez serwomotory (oś Y przez podwójne silniki); przyjmowanie elastycznego przyspieszenia i opóźnienia w krzywej S |
| System transmisji | Śruby kulkowe + przewodnik liniowy (osio Y z podwójnymi śrubami) |
| System odżywiania | 50 Yamaha 8 mm standardowych pneumatycznych/elektrycznych zestawów z podkładkami (odpowiednie również dla tacy IC i podkładki) |
| System widzenia | Kamera zdjęciowa × 6 (dostosowany rozmiar części: 16 mm × 16 mm); kamera IC × 1 (w stosownych rozmiarach części: 36 mm × 36 mm); Kamera oznaczona × 2 |

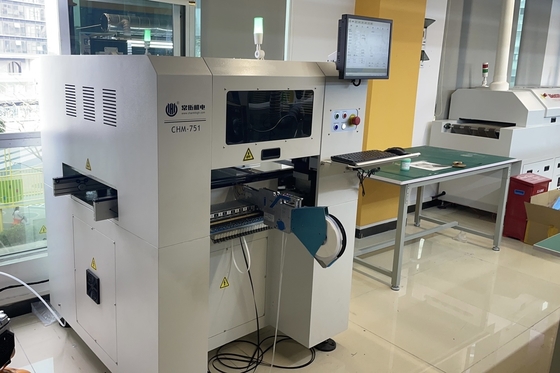

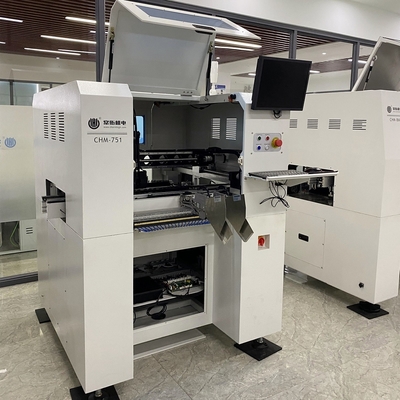

Prawdziwe zdjęcie:
Warsztaty SMT:
Opakowanie i dostawa:
Próbki:
Skarbie wystawy:
Serwis i gwarancja:
Kompletna maszyna ma okres gwarancji 1 rok od momentu zakupu i dożywotni serwis.
Zawsze dostarczamy części zamienne do maszyn, bezpośrednie dostawy z fabryki z gwarancją.
Zapewniamy online wsparcie w zakresie pytań i odpowiedzi, rozwiązywania problemów oraz doradztwo techniczne.
Zapewniamy jedno-do-jednego obsługę posprzedażną.Każda maszyna była w 100% przetestowana przed wysyłką.
