Szczegóły Produktu:
|
| Wymiar: | 2600*1200*1600mm | Sposób sterowania: | Ekran dotykowy |
|---|---|---|---|
| PCB zapewnia prędkość: | 0-1,8 m/min | Sposób ogrzewania: | Gorące powietrze |
| Władza: | 3 fazy, 5 linii, 380 V, 50 Hz | Źródło powietrza: | 4-7 kg/cm2 12,5 l/min |
| Waga netto: | 800 KG | Numer lutowania na fali: | 2 |
| Szerokość PCB: | Maks. 250 mm | ||
| Podkreślić: | Mała maszyna do lutowania falą,Maszyna do lutowania fal bez ołowiu,Maszyna do lutowania falami PCB DIP |
||

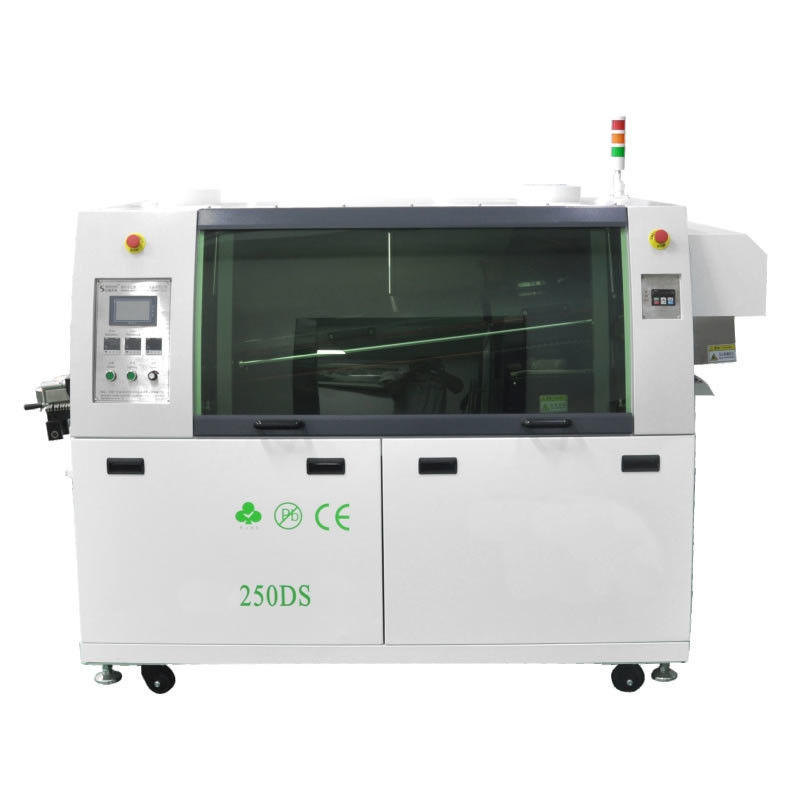

Całkowicie automatyczne bezłowiowe lutowanie fal Mahchine 250DS dla linii produkcyjnej PCB DIP
Opis:
1) Nadaje się do lutowania komponentów SMD i THT, zgrabna konstrukcja, estetyczna, wygodna do konserwacji i utrzymania.
2) Zarówno strefa podgrzewania, jak i system filtracji mają konstrukcję modułową z bezpośrednim wyciąganiem, co ułatwia utrzymanie i konserwację.
3) Dwuetapowa strefa podgrzewania z stabilną krzywą podgrzewania zapewnia równomierne podgrzewanie PCB bez deformacji.
4) Wyposażony w inteligentny system automatycznego śledzenia rozpylania, obszar rozpylania automatycznie dostosowuje się do szerokości płyty PCB.
5) Korzysta z programowalnego sterownika logicznego (PLC) z wewnętrznym programem śledzenia prędkości, dostosowując czas rozpylania zgodnie z transportem PCB
Szybkość.
6) Wyposażone w urządzenie automatycznego czyszczenia dyszy strumieniowej, eliminujące konieczność czyszczenia po długotrwałym użyciu.
zawiera funkcję precyzyjnego regulacji rozpylania dla większej wygody.
7) Komora pieca jest zaprojektowana ze specjalną spiralną strukturą SINOEVER, a system lutowania falowego jest zaprojektowany do zbierania odpadów lutowania, zapobiegając wytwarzaniu pływającego czarnego proszku.To znacznie zmniejsza deformację termiczną i oszczędza energię elektryczną przy jednoczesnym zmniejszeniu utleniania.
8) Ścieżka kierownicza została zaprojektowana przez firmę SINOEVER, zapewniając pełne i płynne lutowanie i przenoszenie PCB.
9) Wykorzystuje technologię napędu zmiennej częstotliwości do precyzyjnego sterowania wysokością szczytu fali.
10) Elementy grzewcze są unikalnie zaprojektowane przez firmę SINOEVER z możliwością magazynowania energii.
11) Funkcje alarmu nadtemperaturowego, alarmu audiowizualnego i hamowania awaryjnego.
12) System transportowy wykorzystuje zmienny elektroniczny system regulacji prędkości lub system regulacji prędkości konwersji częstotliwości z sterowaniem zamkniętą pętlą w celu zapewnienia stabilnej prędkości.
13) wyposażony w filtr wydechowy do spryskowania w celu łatwego czyszczenia.
14) Precyzyjne szponki titanowe ze sprężyny tytanu do transportu PCB; gładkie, niezawodne i nigdy nie przylegające do lutowania.
15) Cały system sterowania wykorzystuje programowalny sterownik logiczny (PLC) i ekran dotykowy wyświetlacza sterowania, co ułatwia prostą obsługę, ułatwia dialog człowiek-maszyna,i zapewnienie wysokiej niezawodności.
250DS Specyfikacja:
| PC Szerokość brodu | Maks. 250 mm |
| Wysokość przenośnika PCB | 750±20 mm |
| Prędkość przenośnika PCB | 0-1,8 m/min |
| Długość podgrzewania | 800 mm |
| Liczba stref podgrzewania | 2 |
| Temperatura podgrzewania | temperatura pomieszczenia ~ 350 °C |
| Odpowiedni typ lutownicy | pasty lutowniczej ołowianej/bez ołowiu |
| Pojemność przedgrzewcza | 5 kW |
| Gotowie do lutowania falą | 8 kW |
| Wartość graniczna fal lutowych | Maks. 10 mm (głębokość uderzenia fali lutowniczej do 30 mm) |
| Objętość lutowania | 180 kg |
| Temperatura lutowania | temperatura pomieszczenia ~ 320 °C |
| kąt przenoszenia | 3-7 stopni |
| Regulacja temperatury | PLC+PID |
| Zbiornik zbiorników strumieniowych | Maksymalnie 5,2 l |
| Wymagania dotyczące mocy | 3P 5przewodów 380V/220V opcja |
| Moc do ogrzewania | 12 kW |
| Moc do pracy | Maksymalnie 5 kW |
| Zaopatrzenie w powietrze | 4-7 kg/cm212,5 l/min |
| Waga | Maksymalnie 600 kg |
| Wymiar | L2400*W1150*H1500 |

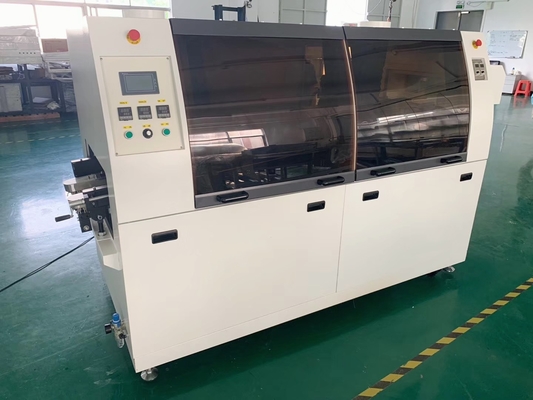

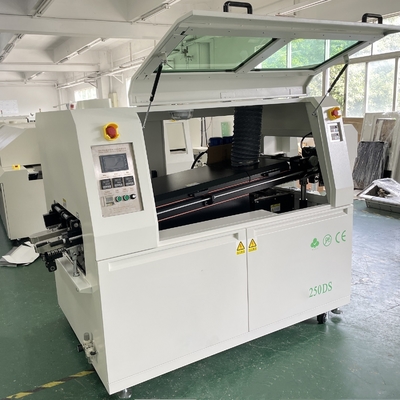

Szczegóły prawdziwych zdjęć:

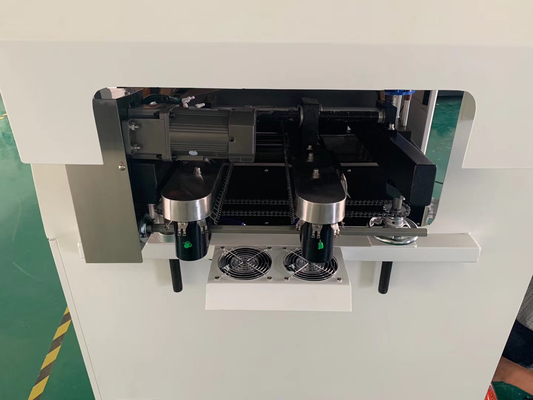

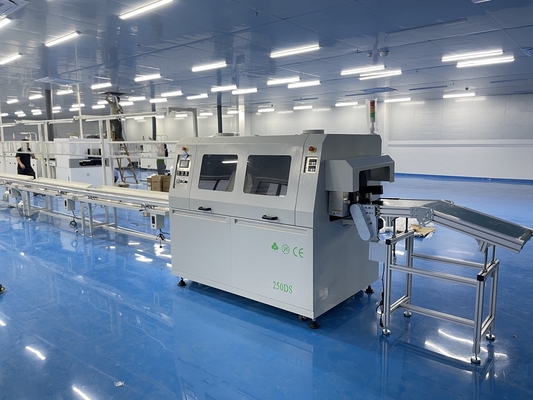

Przesyłowiec do ładowania i rozładunku maszyny lutowniczej:
Wsparcie i kontakty:
Kimi Liu
Charmhigh Technology Limited
Mob/ WhatsApp0086 135 106 75756
Skype: kimiliu89
E-mail:Kimi@charmhigh-tech.com
Jeśli chcesz uzyskać więcej informacji, skontaktuj się z nami e-mailem.
NaszeYouTubekanał:https://www.youtube.com/@KimiLiuCharmhigh/videos
Serwis i gwarancja:
Kompletna maszyna ma okres gwarancji 1 rok od momentu zakupu i dożywotni serwis.
Zawsze dostarczamy części zamienne do maszyn, bezpośrednie dostawy z fabryki z gwarancją.
Zapewniamy online wsparcie w zakresie pytań i odpowiedzi, rozwiązywania problemów oraz doradztwo techniczne.
Zapewniamy jedno-do-jednego obsługę posprzedażną.Każda maszyna była w 100% przetestowana przed wysyłką.
