Szczegóły Produktu:
|
| Drukarka szablonowa: | typ ręczny drukarki o wysokiej precyzji | CHM-550: | 4 głowice 50 podkładek z dyszką automatycznej wymiany |
|---|---|---|---|
| T962C: | Typ szuflady duży rozmiar 400x600mm | Linia SMT: | Mała linia SMT o wysokiej precyzji |
| Podkreślić: | Linia montażu PCB 4 głowice,Linia montażowa płytek PCB,Linia montażu PCB o wysokiej precyzji |
||

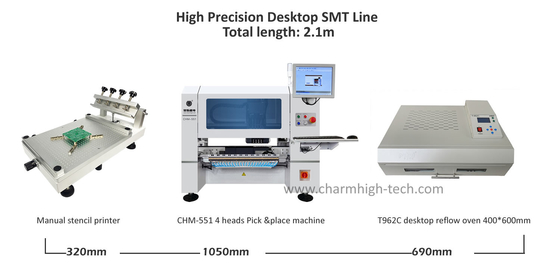

Linia produkcyjna SMT o wysokiej precyzji:
3040 Drukarka stencil, CHM-551 Desktop SMT Chip Mounter, Reflow Oven T962C
W przypadku produkcji małych partii, montażu PCB, ekonomicznych rozwiązań SMT
Dobry do rozpoczęcia działalności, edukacji uniwersyteckiej, badań...
Wysoka konfiguracja, obsługiwany minimalny komponent 0201, (XY) ± 0,06 mm;CPK≥1.0
1. Drukarka stencil 3040 Parametry techniczne
| Rodzaj: | Podręcznik |
| G.W.: | 23 kg |
| Maksymalna powierzchnia druku: | 250*400 mm |
| Rozmiar opakowania: | L 66cm*W 50cm*H 28cm |
2. CHM-551Maszyna do zbierania i umieszczania
| Specyfikacje CHM-551 | |

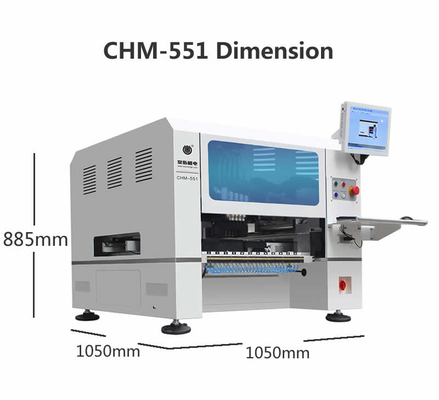

| Wymiary | 1050mm(L) x1050mm(W) x 880mm(H) |
| Waga | 210 kg |
| Zasilanie | AC220V (50Hz, jednofazowa) 1,5kw |
| Zaopatrzenie w powietrze | 00,5 MPa ~ 0,7 MPa |
| Wytwarzanie próżni | pompa próżniowa |
| Ilość głowy montażowej | 4 głowy |
| Prędkość montażu | 11500CPH (optymalnie);IPC9850: 8850cph |
| Zwiększona dokładność | (XY) ± 0,06 mm; CPK≥1.0 |
| Wysokość części | 12 mm |
| Typ składnika | 0201/0402/0603?? 5050/SOT/SOP/QFP/QFN/BGA itp. (rezystor/kondensator/dioda/trioda/LED/IC itp.) |
| Grubość PCB | 00,6 mm do 3,5 mm |
| Rozmiar PCB | 350 mm ((L) x 270 mm ((W) (standardowa); 600 mm ((L) x 350 mm ((W) (nieobowiązkowe) |
| Zmiana dyszy | Automatyczna zmiana dyszy(biblioteka dyszy 13-dołkowej) |
| System sterowania | Wbudowany komputer przemysłowy (Windows 7) wyposażone w monitor, klawiaturę i mysz |
| System napędowy |
oś X&Y napędzana przez serwomotory; przyjmowanie elastycznego przyspieszenia i opóźnienia w krzywej S |
| System transmisji | Śruby kulkowe + przewodnik liniowy |
| System odżywiania | 50 Yamaha 8 mm standardowych pneumatycznych/elektrycznych zestawów z podkładkami (odpowiednie również dla tacy IC i podkładki) |
| System widzenia | Kamera zdjęciowa x4 (dostosowany rozmiar części: 14 mm × 14 mm); IC camerax1 (dostosowany rozmiar części: 25 mm × 25 mm); Znak kamerax2 |
Lista części
| Pozycja | Ilość | Pozycja | Ilość |
| Maszyna do zbierania i umieszczania | 1 | Pincetka | 1 |
| Węzły | 8 | Wewnętrzny szesokątny klucz | 1 |
| Skrzynka narzędziowa | 1 | Olej smarowy | 1 |
| Karta gwarancyjna | 1 | Filtr | 4 |
| Podręcznik | 1 | Szybki złącze | 1 |
| Raport z badań | 1 | Podkładka myszy | 1 |
| Szczotka | 1 | Kabel zasilania | 1 |
3. Parametry T96C:
Model: T962C
Maksymalna powierzchnia efektywnego lutowania: 400 x 600 mm
Moc znamionowa: 2900 W
Zakres temperatury: 0-280°C
Cykl procesu: 1~8 min
Napęd: 110 V lub 220 V, dwa rodzaje
Częstotliwość: 50 Hz ~ 60 Hz
Rozmiar produktu: 684x504x225mm
Masa netto: 25 kg
Masa opakowania: 30 kg
Charmhigh 4-głowy SMT pick and place machine CHM-551, dobry dla 0201, BGA, 144 pinów IC:
Ten 4-głowy CHM-551 zaprojektowany dla precyzji i łatwości użytkowania w produkcji elektroniki, podczas gdy jego prędkość nie jest bardzo wysoka, rzeczywista prędkość 8850 CPH.zdolny do obsługi 0201 komponentów z niezwykłą precyzją i przeszedł rygorystyczne badania CPK.
Jego kompaktowa konstrukcja doskonale pasuje do prototypowania i małych i średnich instalacji produkcyjnych.
To jeden z najbardziej zaawansowanych małych montażystów na rynku.
Jeśli precyzja jest twoim priorytetem, Charmhigh CHM-551 jest idealnym rozwiązaniem.

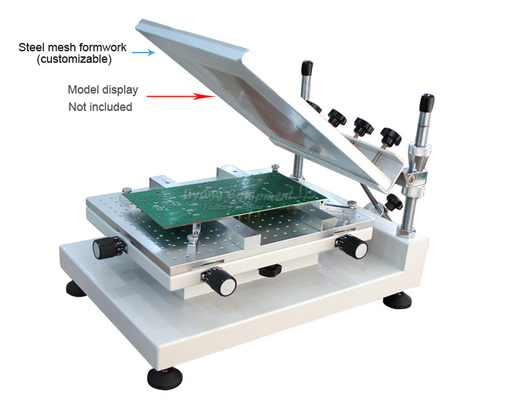

Drukarka sztucznikowa o wysokiej precyzji typu ręcznego:

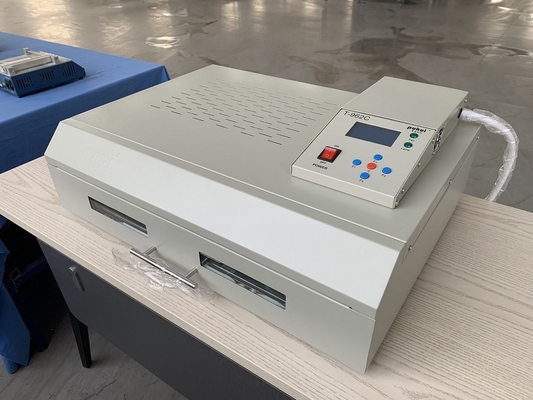

T962C pieczarnia z odtwarzaniem typu szuflady, o wielkości ogrzewania 400x600 mm:
Najlepsza kombinacja małych linii SMT, polecamy to!
Wyroby o wysokiej jakości, z gwarancją.
Proszę zauważyć:
CHM-551 smt pick and place machine wystarczy podłączyć zewnętrzne źródło powietrza, które jest przygotowane przez siebie, nie trzeba innych rzeczy.
Maszyna przeszła kontrolę przed wypłynięciem.
Zapewniamy terminową obsługę posprzedażną, każda maszyna jest 100% przetestowana przed wysłaniem.
Cieszcie się z automatem!
Serwis i gwarancja:
Kompletna maszyna ma okres gwarancji 1 rok od momentu zakupu i dożywotni serwis.
Zawsze dostarczamy części zamienne maszyny, fabryczne niezawodne bezpośrednie dostawa.
Zapewniamy online wsparcie w zakresie pytań i odpowiedzi, rozwiązywania problemów oraz doradztwo techniczne.
Każda maszyna 100% przetestowana przed wysłaniem.
