Szczegóły Produktu:
|
| Operation power: | 5kw | Start-up power: | 24kw |
|---|---|---|---|
| Heating zone quantity: | upper6/down6 | Heating area: | 2200*350mm |
| With automatic rail: | Yes | Dimensions: | 3600*700*1300mm |
| With PC control: | Yes | Cooling zone: | 2 |
| Warm-up time: | around 20 mins | Net weight: | 400KG |
| Podkreślić: | Ogród do sterowania powrotnym przepływem,Całkowicie automatyczny pieczarz kolejowy,Całkowicie automatyczny piec do odtwarzania |
||
Pełnoautomatyczny pieczarz z powrotem na szynach + sterowanie PC 6 stref temperatury (w górę6+w dół6)
Bezłowiowy piec SMT PC6635 (szerokość 350 mm)2200*350 mmmaszyna grzewcza
PC6635 katalog do pobrania:
PC6635 Pieczarnia z powrotem - Instrukcja.pdf
Zalecenia dotyczące linii produkcyjnej SMT: (ogółem 11,5 mln)
1Ładowarka PCB
2.E6 drukarka pasty lutowej
3.Płyty przenośne PCB
4.CHM551 maszyna do zbierania i umieszczania
5.Płyty przenośne PCB
6.PC6635 piec z automatyczną szybą + PC
7. Rozładowarka PCB
8.Offline AOI VT680
Parametry techniczne dla PC6635
| Model | PC6635 (PC, szerokość 350 mm) |
| Parametry części grzewczej | |
| Strefa grzewcza | W górę6 + w dół6 |
| Długość ogrzewania | 2200 mm |
| Strefa chłodzenia | 2 |
| Parametry przenośnika | |
| Maksymalna szerokość PCB | Szerokość oczek 350 mm, szyba regulowana 250 mm |
| Kierunek przenośnika | L→R (R→L.opcja) |
| Wysokość przenośnika | Maszyny o masie 880±20 mm |
| System transportu | Przenośnik sieciowy+ Przenośnik kolejowy |
| Prędkość przenośnika | 0-2000 mm/min |
| Parametry sterujące | |
| Zasilanie | 5 przewodów 380V 50/60Hz |
| Moc uruchomienia | 24 kW |
| Pojemność zużyta w pracy | Około 5-6 kW |
| Mody sterowania | Przemysłowy komputer PC + monitor |
| Czas rozgrzewki | Około 20 minut. |
| Zakres regulacji temperatury | Temperatura pomieszczenia - 350°C |

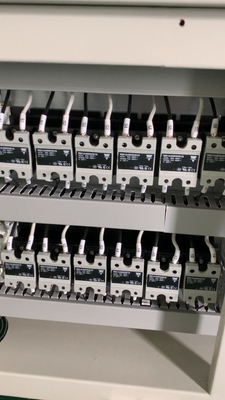

| Regulacja temperatury | Przemysłowy sterownik modułu PC+Temp, sterownik SSR |
| Dokładność regulacji temperatury | ± 1°C |
| Błąd rozkładu temperatury | ± 3°C |
| Alarm awaryjny | Nieprawidłowa temperatura (ultra wysoka lub ultra niska temperatura po stałej temperaturze) |
| Alarm do upadku deski | Opcja |
| Wielkość i waga maszyny | |
| Waga netto | Około 400 kg |
| Wymiar ((mm) L×W×H | L3600 × W700 × H1430 |
Opis PC6635:
1.Patentowana technologia ciepłownicy z niezależną strukturą cyrkularnej powietrza, metodami ogrzewania górnego i dolnego, wysoką efektywnością cieplną i szybkim wzrostem temperatury,osiągając ustawioną temperaturę roboczą z temperatury pokojowej w ciągu około 20 minut, z różnicą temperatury mniejszą niż 30°C między temperaturą ustawioną a temperaturą rzeczywistą w obszarze spawania.
2Wyposażony w dedykowany silnik wysokotemperaturowy z Tajwanu San Yue, bezpośrednio połączony z napędem na ogrzewanie gorącego powietrza, zapewniający zrównoważoną dystrybucję gorącego powietrza, niski poziom hałasu i minimalne wibracje,umożliwiające utrzymanie 0201 elementów w miejscu podczas transportu.
3Unikalna konstrukcja przewodu powietrza z importowanym systemem cyrkulacji powietrza ze skorupy ślimaka i trójwarstwowymi urządzeniami dystrybucji powietrza, zapewniającymi jednolite cyrkulacje powietrza, dużą pojemność cieplną,i oddzielne ogrzewanie strefy podgrzewczej, strefy regulacji temperatury i strefy spawania z niezależnym krążeniem i kontrolą temperatury, każda strefa temperatury jest kontrolowana z dokładnością ±1°C,i komora pieca jest otwarta pneumatycznym pokryciem górnym.
4Standardowa konfiguracja obejmuje dwie strefy przymusowego chłodzenia, przy czym temperatura powietrza chłodzącego osiąga nawet 5°C, a szybkość chłodzenia w pierwszej strefie chłodzenia może osiągnąć -5°C/S.Skutecznie spełnia wymagania różnych procesów bez ołowiu.
5.Przystosowany do regulacji krzywych temperatury różnych modeli, z konfiguracją dwóch lub trzech stref spawania, ośmiokrętowy test profilu przy temperaturze minimum 8°C,i ciągłe badania krzywej specjalnie dostosowane do procesów lutowania bez ołowiu w Japonii lub Europie i Ameryce.
6Najnowsze konstrukcje specjalnych szyn przewodniczych, wykonane z wysokotemperaturowego i odpornego na zużycie stopu aluminium, zapewniające wysoką sztywność i brak deformacji.

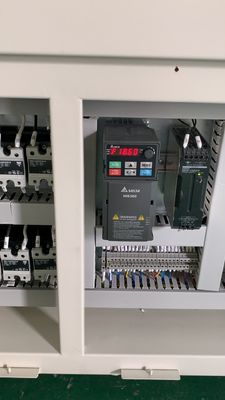

7System transportu wykorzystuje zmienne częstotliwości sterowania prędkością, napędzane przez importowanych japońskich silników Dongchuan,z wysokiej jakości łańcuchami ze stali nierdzewnej i pasami sieciowymi ze stali nierdzewnej z materiału SUS316 do transportu synchronicznegoJest również wyposażony w funkcję bezprzerwanego zasilania (UPS), skutecznie zapobiegając uszkodzeniu PCB wewnątrz pieca w wyniku nagłych przerw w dostawie prądu.
8.Sterowane przez komputer przemysłowy, z wyświetlaczem LCD i systemem operacyjnym Windows 10, wyposażone w elastyczne testowanie krzywych i potężne możliwości analizy dynamicznej krzywej,oraz możliwość drukowania i zapisywania wszystkich danych, spełniające wymagania procesów bez ołowiu.
Wszystkie elementy elektryczne są wykonane z części importowanych, a wszystkie linie sygnałowe są osłonięte, aby zapewnić stabilną i niezawodną pracę SMT24 przez 24 godziny na dobę,z roczną gwarancją na całą maszynę i żywotną konserwacją.

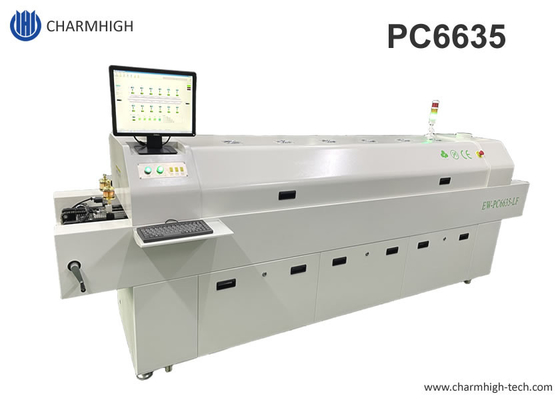

100% prawdziwe zdjęcia PC6635:

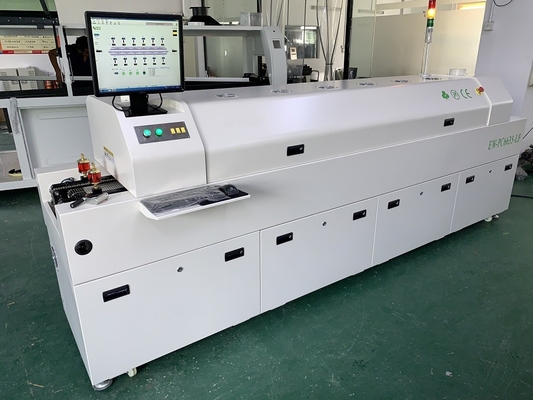

Z sterowaniem komputerowym:
Całkowicie automatyczny przenośnik kolejowy + siatka:

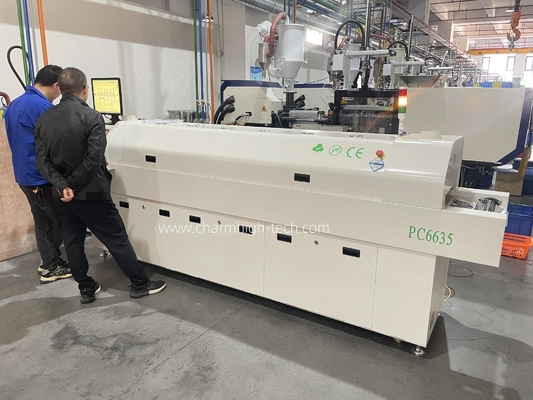

Niezawodne zaopatrzenie fabryczne:
Gwarancja:
Kompletna maszyna ma okres gwarancji 1 rok od momentu zakupu i dożywotniego serwisu.
Zawsze dostarczamy części zamienne maszyny, fabryczne niezawodne bezpośrednie dostawa.
Zapewniamy online wsparcie w zakresie pytań i odpowiedzi, rozwiązywania problemów oraz doradztwo techniczne.
Zapewnić jedno-do-jedno usługi posprzedażowe.Każda maszyna była w 100% przetestowana przed wysyłką.
