Szczegóły Produktu:
|
| Heads: | 6pcs(with 19pcs nozzle auto-change position) | Rozmiar PCB: | 350 mm (l) * 300 mm (w) |
|---|---|---|---|
| Prędkość: | 27800 cph (najlepszy stan w naszej firmie) | Feeder: | Support 50pcs NXT electric feeder |
| Component: | 01005, 0201,0402,-5050, SOP, QFN,BGA to 36*36mm larger components | Maksymalna wysokość elementu: | 12 mm |
| Camera: | IC camera: 1pcs (36x36mm); Flying camera: 6pcs (16x16mm); MARK camera: 2pcs | PCB delivery: | 3 pieces auto delivery with rails, width can be adjusted by software |
| Wymiar: | 890 mm (l) x1450 mm (w) x1500 mm (h) | Zasilanie: | AC220V (50 Hz, jednofazowy) |
| Typ podajnika: | Podajnik elektryczny Fuji NXT | Silnik: | Silnik serwo Panasonic |
| Grubość PCB: | 0,6-3,5 mm | Waga netto: | 900 kg |
Ładna, ale silna, integrująca formowanie, ultra silna struktura rentgenowska.

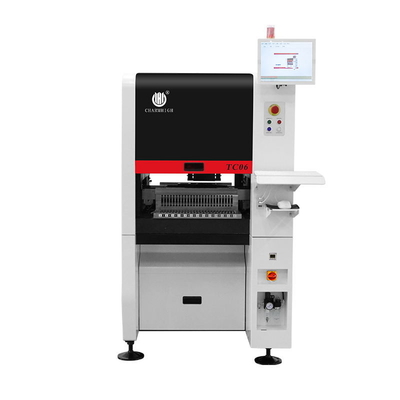

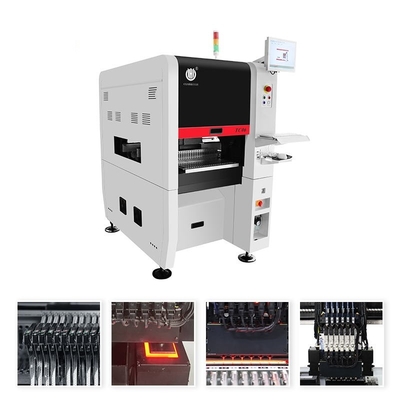

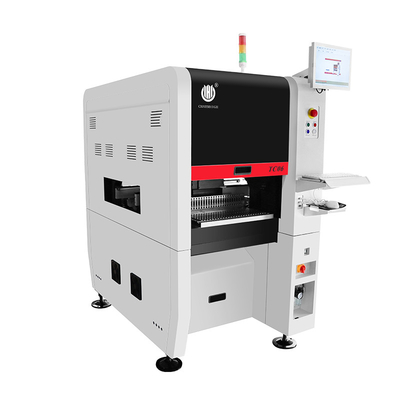

Wąski projektWysokiej precyzji TC06 Moduł SMT Pick and Place Machine6 Głowy 50 podajniki, wsparcie 01005 CPK>1.0
89 cm szerokości, nadaje się do większości drzwi biurowych i wind!
Maszyna do tworzenia płyt PCB, pełna automatyczna linia montażu płyt PCB, Chiense top marki Charmhigh
1Numer modelu: TC06
2/ Marka: Charmhigh
3Główna konfiguracja:Całkowitą automatyczną linię + automatyczną dostawę PCB + 6 głowic 50 podajników + (xy) ± 0,04 mm CPK> 1.0 + oś X&Y napędzana przez serwomotor Panasonic + automatyczny wymiennik dyszy + 9 kamer + śrubka do uziemienia i przewodniki liniowe +Kompensacja cieplna + optymalna prędkość: 27800CPH
4. Podsycacz: Podsycacz Fuji Electric (zakup oddzielnie)
5Powierzchnia PCB:350 mm ((L) * 300 mm ((W)
6. Wyposażony w komputer i klawiaturę i mysz z systemem Windows
7Komponent: 01005/ 0201/ 0402 / 0603-5050/ dioda/ trioda/ SOP/ QFP/ QFN/ BGA/ LED... do maksymalnie 36*36mm IC
8Wymiar: 890 (L) * 1450 (W) * 1500 (H) mm, AC220V (50hz, jednofazowa); Masa netto: 910kg
9Czas realizacji: 5-7 dni roboczych
10. Dostawa: drogą morską / odbiór z naszej fabryki bezpośrednio / wysłanie do magazynu w Chinach
11. Sposób płatności: przelew bankowy (T/T)
12. Opakowanie: skrzynka ze sklejki
Charmhigh kanał YouTube: https://www.youtube.com/@KimiLiuCharmhigh/videos
Parametry Charmhigh TC06:
| Wymiary |
890mm(L) x1450mm(W) x1500mm(H)
|
| Waga | 900 kg |
| Zasilanie | AC220V (50Hz, jednofazowa), 3kW |
| Zaopatrzenie w powietrze | 00,5 MPa ~ 0,7 MPa |
| Wytwarzanie próżni | Wbudowana pompa próżniowa |
| Ilość głowy montażowej | 6 |
| Prędkość montażu | 27800hp (optymalnie) |
| Zwiększona dokładność | ±0,04 mm CPK≥1.0 |
| Wysokość części | ≤ 12 mm |
| Typ składnika | Wykluczenie kondensatorów rezystorowych, diody cylindryczne, aluminium kondensator, SOT, SOP, QFP, QFN, BGA itp. |
| Grubość PCB | 00,6 mm do 3,5 mm |
| Rozmiar PCB | 350 mm ((L) x 300 mm ((W) |
| Przekazywanie PCB | Automatyczne przenośniki 3-sekcyjne, urządzenie wspierające PCB |
| Zmiana dyszy | Automatyczna zmiana dyszy (biblioteka dyszy z 19 otworami) |
| System sterowania | Komputer przemysłowy wbudowany (system Windows) wyposażone w monitor, klawiaturę i mysz |
| System napędowy |
Oś X&Y napędzana przezSilniki serwo Panasonic |
| System transmisji | Śruby uziemieniowe + Przewodniki liniowe |
| System odżywiania | 50 NXT 8 mm standardowych zestawów z podkładkami (odpowiednie również dla tacy IC i podkładki) |
| System widzenia | Kamery "fly camera" x 6 (w stosownych rozmiarach części: 16mmx16mm); kamera IC x 1 (dostosowany rozmiar części: 36mmx36mm); Kamera oznaczona x 2 |
Lista części:
| Pozycja | Ilość | Pozycja | Ilość |
| TC06 Maszyna do zbierania i umieszczania | 1 | Olej smarowy | 1 |
| Węzły | 8 | Filtr | 4 |
| Skrzynka narzędziowa | 1 | Szybki złącze | 1 |
| Karta gwarancyjna | 1 | Podkładka myszy | 2 |
| Podręcznik | 1 | Kabel zasilania | 2 |
| Raport z badań | 1 | Klawiatura | 1 |
| Szczotka | 1 | Podkładka myszy | 1 |
| Pincetka | 1 | LCD | 1 |

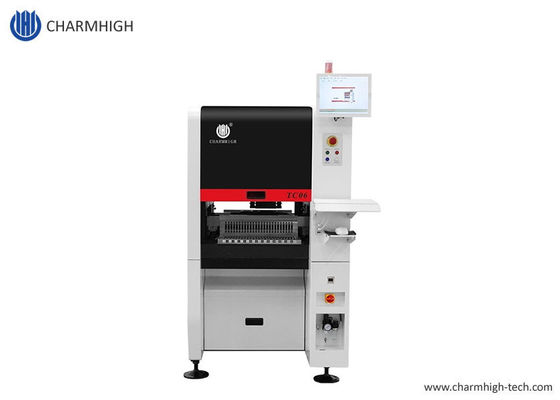

Charmhigh TC06, 6-głowy 50 - podnośnik:
Ta maszyna jest kompaktowa i urocza, ale niezwykle potężna.
Zalety TC06:
- Wspieranie CPK jest ważnym kluczem do wyboru maszyny do zbierania i umieszczania, dzięki czemu proces produkcji SMT jest bardziej stabilny.
-ANC: Automatyczna zmiana dyszy, dysze mogą być automatycznie alokowane zgodnie z komponentami, co czyni produkcję SMT bardziej inteligentną i wydajną.
- Wysokiej precyzji uniwersalna głowica montażowa: jedna maszyna może spełniać potrzeby montażu różnych komponentów z wysoką stabilnością
- Baza z żelaza, maszyna do zbierania i umieszczania działa płynnie z dużą prędkością, lepiej niż marmur.
-Oś X&Y napędzana przez serwomotor Panasonic zapewnia długotrwałą stabilność i precyzję maszyny.
Charmhigh TC06: wykrycie CPK przeszło,TC06:CPK≥1.0, wsparcie 01005,model wysokiej precyzji:
Co to jest wykrywanie CPK?
CPK odnosi się do wskaźnika zdolności procesowych, jest to miara spójności i dokładności maszyny pick-and-place w jej produkcji,Jeśli CPK jest wysoki, oznacza to, że maszyna jest naprawdę dobra w umieszczaniu komponentów dokładnie tam, gdzie muszą być.i może być więcej błędów w procesie montażu- Ja...t mówi nam, jak stabilna jest jakość maszyny podczas produkcji.
1 ≤ CPK < 1.33: normalne
CPK ≥ 1.33Doskonały.
Podsumowanie: CPK jest miarą, jak konsekwentna i dokładna jest maszyna do zbierania i umieszczania w produkcji.
Próbki montażowe:
Jak wybrać dysze?
Charmhigh bezpośrednie dostawcy:
Serwis i gwarancja:
Kompletna maszyna ma okres gwarancji 1 rok od momentu zakupu i dożywotniego serwisu.
Zawsze dostarczamy części zamienne maszyny, bezpośrednie dostawa z gwarancją.
Zapewniamy online wsparcie w zakresie pytań i odpowiedzi, rozwiązywania problemów oraz doradztwo techniczne.
Zapewniamy jedno-do-jednego obsługę posprzedażną.Każda maszyna była w 100% przetestowana przed wysyłką.
