Szczegóły Produktu:
|
| głowy: | 10 głów (z automatyczną zmianą dyszy 31PCS) | Rozmiar PCB: | 600(dł.)*400(szer.)mm (standardowy) |
|---|---|---|---|
| Szybkość montażu: | Optymalna prędkość: 45000 cpph; | Podajnik: | Obsługa 100 sztuk podajnika elektrycznego NXT |
| Część: | 01005, 0201,0402,-5050, SOP, QFN,BGA... | Maksymalna wysokość komponentu: | 12 mm |
| Kamera: | IC camera: 1pcs (36X36mm); Kamera IC: 1 szt. (36X36mm); Flying camera: 10pcs (16X16 | Dostawa PCB: | Automatyczna dostawa 3 sztuk z szynami, szerokość można regulować za pomocą oprogramowania |
| Wymiar: | 1600 (dł.) * 1688 (szer.) * 1560 (wys.) mm | Zasilanie: | AC380V (50 Hz, trójfazowy) 4,5 kW |
| Typ podajnika: | Podajnik elektryczny Fuji NXT | Silnik: | X silnik silnika silnika + y podwójne liniowe silniki |
| Grubość PCB: | 0,6-3,5 mm | Waga netto: | 1930 kg |

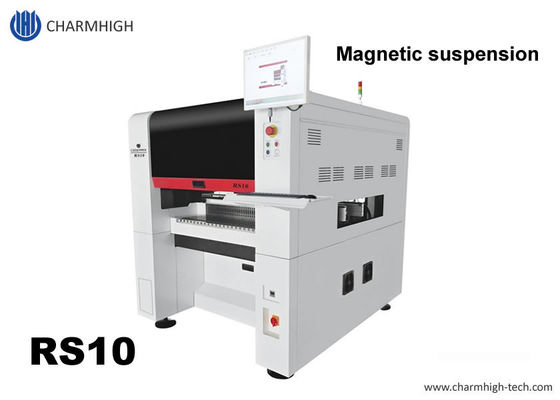

Charmhigh RS10 Advanced Magnetic Suspension Pick and Place MachinePodwójny napęd liniowy
W przypadku szybkiej, precyzyjnej, dużej linii produkcyjnej SMT, linii montażowej PCB, produkcji PCBAWsparcie 01005
Wprowadzenie
RS10 Dziesięciogłowa, wysokiej precyzji, szybka magnesowa zawiesina SMT
1Optymalna prędkość:45000CPH(w najlepszych warunkach naszej firmy)
2. Dokładność montażu: ((xy) + 0,035 mmCPK>1.0Min składnik 01005
3. Komponenty Zakres montażu: wielkość cali01005- 36mmX36mm i większe elementy
4Opcjonalnie: skanowanie niebieskiego światła, montaż soczewki, produkcja montażu PCB o długości 1,2 m
Proszę śledzić nas na naszym kanale YouTube:
Prawdziwy video na YouTube:/Wyślijmy to na YouTube.

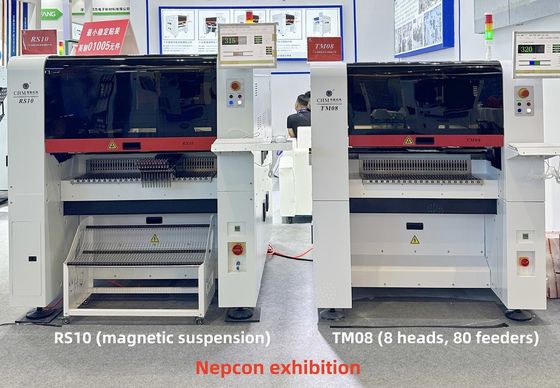

Wystawa Nepcon: Wydany w dniu 1 lipca 2014 r.
Charmhigh warsztat rzeczywista produkcja: /https://www.youtube.com/shorts/99TI9xDhP2M
Podkreślenie:
1.Oś Y. Podwójny napęd liniowy.
2. Wspiera wykrycie CPK
3.Identyfikacja dużych komponentów
4.ANC (automatyczny wymiennik dyszy)
5.HD IC system widzenia
6.Struktura ramy z platformą szlifującą klasy przemysłowej, odlewanie wewnętrzne osi Y
7. Wbudowana pompa próżniowa + konstrukcja zaworu magnetycznego
8Automatyczny system korekcji kompensacji termicznej
9. Urządzenie wspierające PCB
10Podwójna kamera, dobra do większych płyt.
Aby uzyskać więcej informacji, prosimy skonsultować się z naszym menedżerem sprzedaży...

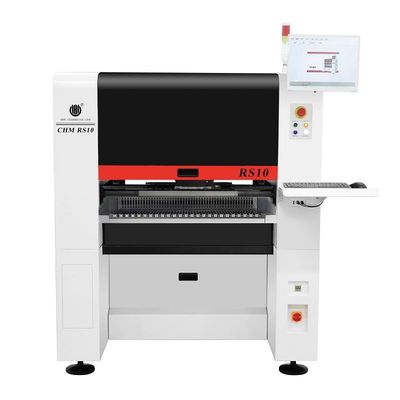

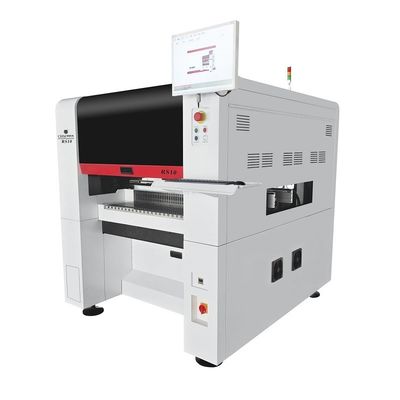

Charmhigh RS10:
| Wymiary | 1600 mm ((L) × 1688 mm ((W) × 1560 mm ((H) |
| Waga | 1930 kg |
| Zasilanie | AC380V (50Hz, trzyfazowa), 4,5 kW |
| Zaopatrzenie w powietrze | 00,5 MPa ~ 0,7 MPa |
| Wytwarzanie próżni | Wbudowana pompa próżniowa |
| Ilość głowy montażowej | 10 głów |
| Prędkość montażu | 45000hp (optymalnie); |
| Zwiększona dokładność | (XY) ± 0,035 mm CPK≥1.0 |
| Wysokość części | ≤ 12 mm |
| Typ składnika | 01005/0201/0402/0603_5050/SOT/SOP/QFP/QFN/BGA itp. (rezystor/kondensator/dioda/trioda/LED/IC itp.) |
| Zakres składników | Wielkość palca 0201 do 36 mm * 36 mm, i większe elementy montażowe. |
| Grubość PCB | 00,6 mm do 3,5 mm |
| Rozmiar PCB | 600 mm ((L) × 400 mm ((W) (standardowy); 1200 mm ((L) × 400 mm ((W) (nieobowiązkowe) |
| Przekazywanie PCB | Automatyczne przenoszenie 3-sekcyjnego szynowego, wsparcie PCB |
| Zmiana dyszy | Automatyczna zmiana dyszy(biblioteka dyszy z 31 otworami) |
| System sterowania | Wbudowany komputer przemysłowy (Windows 7) wyposażone w monitor, klawiaturę i mysz |
| System napędowy | Oś X jest napędzana przezsilnik serwowy,Oś Y napędzana przez podwójny silnik liniowy |
| System transmisji | Oś X&Y przyjmująca śrubę kulkową THK i głąb THK(osio Y z podwójnymi śrubami) |
| System odżywiania | 100 NXT8 mm standardowe zestawy z podkładkami (odpowiednie również dla tacy IC i podkładki) |
| System widzenia | Kamery lotnicze × 10 (dostosowane rozmiary części: 16 mm × 16 mm); kamera IC × 1 (w stosownych rozmiarach części: 36 mm × 36 mm); Ma on funkcję zszywania obrazu. Kamera oznaczona × 2 |
Charmhigh RS10:

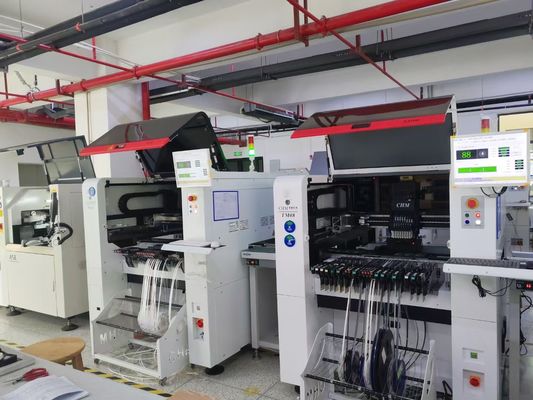

RS10 rzeczywista produkcja codziennie w naszej fabryce ((100 gniazdach podajnika (praca z Fuji NXT elektryczny podajnik):
Próbki:
Charmhigh bezpośrednie dostawa z fabryki: (bogaty zapas, doskonała obsługa posprzedażna)
Serwis i gwarancja:
Kompletna maszyna ma okres gwarancji 1 rok od momentu zakupu i dożywotniego serwisu.
Zawsze dostarczamy części zamienne maszyny, bezpośrednie dostawa z gwarancją.
Zapewniamy online wsparcie w zakresie pytań i odpowiedzi, rozwiązywania problemów oraz doradztwo techniczne.
Zapewniamy jedno-do-jednego obsługę posprzedażną.Każda maszyna była w 100% przetestowana przed wysyłką.
