Szczegóły Produktu:
|
| Uprzejmy: | W trybie offline | Wymiar: | 868*1033*1340 mm |
|---|---|---|---|
| Waga netto: | 310kg | Zasilanie: | 220 V, 50/60 Hz |
| Pobór mocy: | 600 W | Rozmiar PCB: | 25*25 mm - 480*330 mm |
| Grubość PCB: | 0,5-5,0 mm | Tolerancja opakowania PCB: | ±2 mm |
| Wysokość komponentu: | TOP ≤ 28 mm; Umoc ≤75 mm | Składnik minimalny: | 0201 |

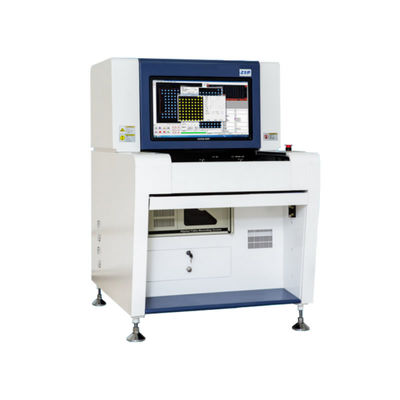

Elastyczny AOI Z5P Off-line AOI (high-end) SMT Automatyczna maszyna do kontroli optycznej dla linii montażowej PCB PCBA
Wielofunkcyjny inteligentny AOI, rozmiar PCB 25*25mm - 480*330mm, obsługa 0201, 500 megapixelów aparat kolorowy
Opis:
Z5P Off-line Automated Optical Inspection Machine posiada wieloprogramowy, wielopłytkowy test i automatyczne przełączanie między przednimi i tylnymi programami testowymi, inteligentny system rozpoznawania kodów kreskowych kamery,Połączenie funkcji zdalnego programowania i kontroli wysokości.
Cechy Z5P:
1Może być skutecznie stosowany w po druku, przed ponownym przepływem, po ponownym przepływie, lutowaniu falowym i innych powiązanych niestandardowych badaniach.
2. inteligentne sterowanie programem, może powoływać programy automatycznie przez kamerę, identyfikuje kod kreskowy lub etykietę na płytce PCB.
3Może komunikować się z innymi urządzeniami stacji za pośrednictwem modułu komunikacyjnego i bezproblemowego dokowania z MES.
4Algorytm testowania oprogramowania może być elastycznie i swobodnie łączony w celu poprawy dokładności sterowania.
5. Wspiera wielki tryb serwera danych, może centralne scentralizowane sterowanie przez oprogramowanie SPc, jeden operator kontroluje wiele urządzeń.
6. inteligentna funkcja alarmu danych, zgodnie z potrzebami zarządzania produkcją użytkownika w celu kontrolowania danych, specjalne informacje alarmowe muszą być rozpoznawane przez administratora,w celu zapewnienia ścisłej kontroli jakości produktu.
Zalety Z5P:
1Wykorzystuje się wiele algorytmów i technologii.
2Jednoczesna kontrola wielu płyt i przesunięcie kontroli dwóch stron płyty (składników górnych i dolnych) poprawia wydajność kontroli.
3.Smart kamera kody kreskowe identyfikują system.
4.Wielokrotny system monitorowania maszyn, może dobrze poznać wszystkie warunki produkcji.
5.Dalne programowanie i debugowanie sprawiają, że oprogramowanie jest łatwiejsze i wygodniejsze.
| KATEGORIA | Pozycja | Specyfikacja | |
|
Uznanie System |
Inspekcja | Wykorzystanie wielu algorytmów syntetycznie, takich jak WDM, technologia kontrastu koloru, analiza wektorów kolorów, podobieństwo, dwustronność. Technologia obsługi wartości OCR analiza konturu, inspekcja kulki lutowniczej i technologia analizy DlP fali itp. |
|
| Kamera | 5MP Kamera kolorowa: 20um (15um,10um dla opcji) | ||
| Światłowiec | 3 pierścienie lampy RGB LED, z opcjonalną specjalną opcją koaxialoptyczną. | ||
| Szybkość przetwarzania obrazu | 0201 Chip | ≤ 10 ms | |
| Czas na obraz | ≤ 170 ms | ||
| Elementy kontroli | Wady Paste Printig | Niewłaściwe wyrównanie, przepełnienie, niewystarczające, otwarcie, plamy | |
| Naprawia wady | Brak, niezgodny, zniekształcony, nagrobek, billboard, przewrócony, odwrócona biegunowość, zły, uszkodzony | ||
| Wady lutownicze | Przepływ, niewystarczający, krótki lutownik, plamy, fałszywy lutownik | ||
| Lutowanie falamiInspekcja | Przepływ, niewystarczający, krótki, Nadmiar lutowania, pustka lutowania | ||
| Środki antystatyczne | Wylot antystatyczny, wieniec antystatyczny | ||
|
Mechanizm System |
Rozmiar PCB | 25x25mm~480x330mm, możemy zrobić większy rozmiar zgodnie z wymaganiami klientów | |
| Grubość PCB | ± 2 mm | ||
| Tolerancja warp PCB | 0.5 mm - 5.0 mm | ||
| Wyłączenie składników | TOP<28/opcja:55mm; BOT<75mm | ||
| Minimalne części przestrzenne | 20um:0201 chip,0.4Pitch IC,15um:01005Chip, 0.3Pitch IC | ||
| Platforma X Y | Kierowca | System serwo AC | |
| Orientacja | < 10 mm | ||
| Prędkość ruchu | 700 mm/s | ||
| System miękki | System operacyjny | Microsoft Windows 10 | |
| Kontrola i rozpoznawanie | Charakterystyka | Automatyczne wywoływanie programu i identyfikacja górnej lub dolnej strony PCB;Inteligentna funkcja ostrzegania o danych wspiera centralny model scentralizowanej bazy danych | |
| Operacja | Programowanie graficzne, łatwe w obsłudze, wiele algorytmów może być wolna kombinacja, Wsparcie offline prog ramming 8debugging:Automatycznie generować raporty SPC | ||
| Znak | Wskaźniki liczbowe | Można wybrać 3 stopnie | |
| Rozpoznawanie prędkości | 00,5 sztuk/k.p. | ||
| Pozostałe | Wymiary maszyny (LxWxH) | 868x1055x1365 mm | |
| Tłuszcz | ~ 310 kg | ||
| Zasilanie | AC220V:10%, jednofazowe 50/60HZ, zużycie energii 600W | ||
| Środowisko pracy | Temperatura10-40c wilgotność 30-80% RH | ||

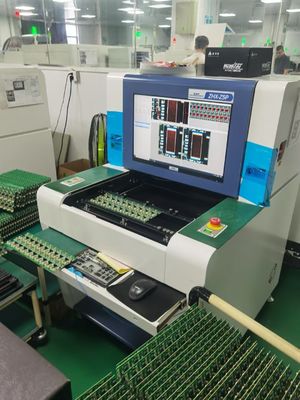

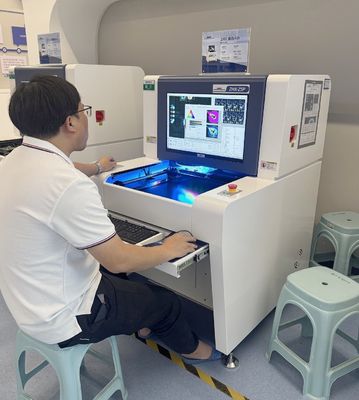

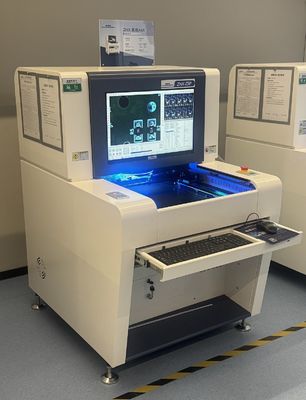

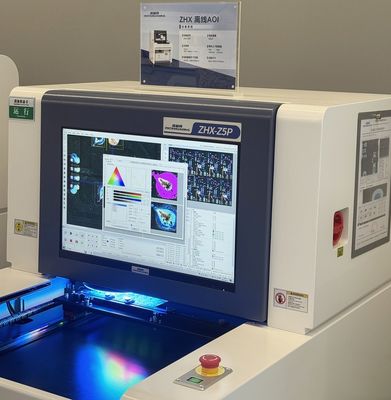

100% prawdziwe zdjęcia
Oryginalna technologia ekstrakcji i analizy kolorów
Dzięki specjalnej ekstrakcji mikrobarw obrazu, zgodnie ze standardowym szablonem, specjalny współczynnik grawitacji powierzchni mikrobarw, analiza i przetwarzanie obrazu,w celu dokładniejszego wykrycia potrzeby wykrywania zawartościRegionalne zastosowanie wieloznakowych i wielowykładników może lepiej dostosować się do wymogów testowania produktów i ma większą stosowalność.
Inteligentny algorytm wykrywania żeliwa
Dzięki analizie i działaniu koloru, jasności oraz kształtowych i kolorowych cech kolców cynowych na podłożu, można wykryć i przeanalizować kolce cynowe na podłożu.Można wykryć cynkowe koraliki na poszczególnych elementów, a kolczyki cynkowe na całej płytce można również wykryć przez ogólną ramę obrazu podłoża.
Jednorazowe algorytmy wielokrotne
Kompleksowe stosowanie różnych algorytmów znacznie poprawia bezpośredni wskaźnik wykrywania produktu i zmniejsza wskaźnik błędnego osądu, a efekt testowania jest lepszy.Jedno pudełko wykrywania jest używane do realizacji fuzji wielu algorytmów wykrywania, a jakość produktu jest analizowana i wykrywana poprzez analizę zasady z różnych kątów.
