Linia produkcyjna SMT CHM-551P z 4 głowicami o wysokiej precyzji z piecem do lutowania rozpływowego z 4 strefami do montażu PCB

Linia produkcyjna SMT CHM-551P z 4 głowicami o wysokiej precyzji z piecem do lutowania rozpływowego z 4 strefami do montażu PCB
High Precision 4-head CHM-551P SMT Production Line with 4-zone Reflow Oven for PCB Assembly
Linia produkcyjna SMT CHM-551P z 4 głowicami o wysokiej precyzji z piecem do lutowania rozpływowego z 4 strefami do montażu PCB Linia produkcyjna SMT CHM-551P z 4 głowicami o wysokiej precyzji z piecem do lutowania rozpływowego z 4 strefami do montażu PCB Linia produkcyjna SMT CHM-551P z 4 głowicami o wysokiej precyzji z piecem do lutowania rozpływowego z 4 strefami do montażu PCB Linia produkcyjna SMT CHM-551P z 4 głowicami o wysokiej precyzji z piecem do lutowania rozpływowego z 4 strefami do montażu PCB Linia produkcyjna SMT CHM-551P z 4 głowicami o wysokiej precyzji z piecem do lutowania rozpływowego z 4 strefami do montażu PCB Linia produkcyjna SMT CHM-551P z 4 głowicami o wysokiej precyzji z piecem do lutowania rozpływowego z 4 strefami do montażu PCB

Duży Obraz :  Linia produkcyjna SMT CHM-551P z 4 głowicami o wysokiej precyzji z piecem do lutowania rozpływowego z 4 strefami do montażu PCB

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: Charmhigh
Orzecznictwo: CE
Numer modelu: chm-551p mała i średnia linia produkcyjna SMT
Dokument: Charmhigh CHM-551P - Catalo...og.pdf
Zapłata:
Minimalne zamówienie: 1 zestaw
Cena: $15,200~$18,000
Szczegóły pakowania: Eksportuj pudełko ze sklejki
Czas dostawy: 5-7 dni roboczych
Zasady płatności: T/T
Możliwość Supply: 50 miesięcznie
Kontakt

Linia produkcyjna SMT CHM-551P z 4 głowicami o wysokiej precyzji z piecem do lutowania rozpływowego z 4 strefami do montażu PCB

Opis
Drukarka pasty lutowniczej: Półautomatyczna drukarka szablonowa CHM-3250 Pick n place mahcine: Charmhigh chm-551p (4 głowice)
ODWORNIK PIEKOWNIK: CHM-F830-PC (4 strefy, góra4+dół4, z szyną, z PC) Inne maszyny: Przenośnik SMT 50/60cm
Podkreślić:

Piec do lutowania reflow SMT do montażu PCB

,

Precyzyjny piec do lutowania reflow CHM-551P

,

Piec do linii produkcyjnej SMT F830

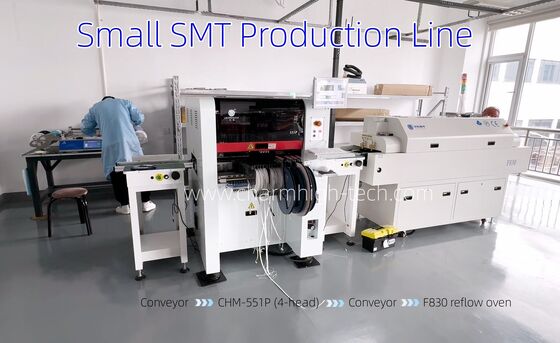

Zaawansowana 4-głowicowa kompaktowa linia produkcyjna SMT CHM-551P z piecem do lutowania rozpływowego F830
Kompletne rozwiązanie do montażu PCB zawierające precyzyjną 4-głowicową maszynę typu pick and place oraz zaawansowany piec do lutowania rozpływowego do profesjonalnej produkcji PCBA.
Kompletny zestaw zawiera
  • Półautomatyczna drukarka pasty lutowniczej 3250
  • System przenośników SMT
  • Maszyna typu pick and place Charmhigh CHM-551P z 4 głowicami
  • Przenośnik SMT 50 lub 60 cm
  • Piec do lutowania rozpływowego CHM-F830-PC (4 górne + 4 dolne strefy temperaturowe)
Specyfikacje maszyny typu pick and place CHM-551P
Wymiary 1020 mm (dł.) × 1180 mm (szer.) × 1450 mm (wys.)
Waga 556 kg
Zasilanie AC220V (50Hz, jednofazowe) 1,5 kW (moc średnia 350 W)
Zasilanie powietrzem 0,5 MPa ~ 0,7 MPa
Ilość głowic montażowych 4 głowice
Prędkość montażu 14 400 CPH (optymalna)
Dokładność montażu (XY)±0,035 mm; CPK≥1,0
Wysokość komponentu 12 mm
Typy komponentów 0201/0402/0603 do 5050/SOT/SOP/QFP/QFN/BGA itp.
Rezystor/kondensator/dioda/tranzystor/LED/IC itp.
Od 0201 do większych komponentów o rozmiarze do 30×30 mm
Grubość PCB 0,6 mm ~ 3,5 mm
Rozmiar PCB 350 mm (dł.) × 270 mm (szer.) (standardowy)
600 mm (dł.) × 350 mm (szer.) (opcjonalnie)
Zmiana dyszy Automatyczna zmiana dyszy (biblioteka dysz 13-otworowa)
System sterowania System Linux z monitorem, klawiaturą i myszą
System napędowy Silniki serwo osi X i Y z elastycznym przyspieszaniem/zwalnianiem krzywej S
System transmisji Śruba kulowa + prowadnica liniowa
System podawania 50 standardowych pneumatycznych/elektrycznych podajników Yamaha 8 mm
Nadaje się do podajników tacowych i taśmowych IC
System wizyjny 4 kamery snapshot (komponenty do 14×14 mm)
1 kamera IC (komponenty do 30×30 mm)
2 kamery znaczników
Specyfikacje pieca do lutowania rozpływowego CHM-F830-PC
Model CHM-F830-PC (sterowanie PC, 4 górne + 4 dolne strefy, szerokość 300 mm)
Strefy grzewcze 4 górne + 4 dolne
Długość grzania 1400 mm
Strefy chłodzenia 2
Maksymalna szerokość PCB Szerokość siatki 300 mm, szyna regulowana 200 mm
Wysokość przenośnika Siatka 880±20 mm
System transportu Przenośnik siatkowy + przenośnik szynowy
Prędkość przenośnika 0-2000 mm/min
Zasilanie 5 przewodów 380V 50/60Hz
Moc rozruchowa 10 kW
Moc robocza Ok. 2,5 kW
System sterowania Komputer przemysłowy + monitor
Czas nagrzewania 15-20 minut
Zakres temperatury Temperatura pokojowa - 350℃
Kontrola temperatury Komputer przemysłowy + sterowanie modułem temperatury, sterownik SSR
Precyzja temperatury ±1℃
Błąd rozkładu temperatury ±3℃
Waga netto Ok. 230 kg
Wymiary 2500 mm (dł.) × 650 mm (szer.) × 1400 mm (wys.)
Linia produkcyjna SMT CHM-551P z 4 głowicami o wysokiej precyzji z piecem do lutowania rozpływowego z 4 strefami do montażu PCB 0

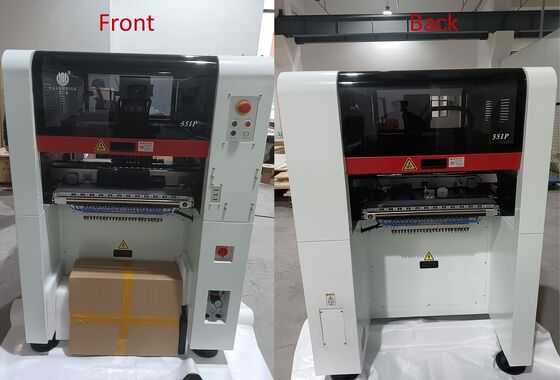

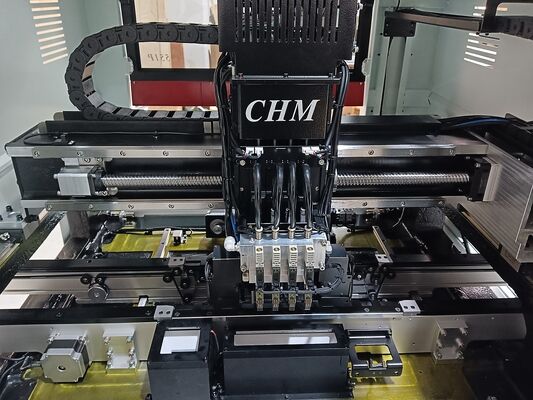

Precyzyjna 4-głowicowa maszyna CHM-551P z żeliwną ramą
Obsługuje komponenty 0201 dzięki solidnej żeliwnej konstrukcji zapewniającej maksymalną stabilność i precyzję.
Linia produkcyjna SMT CHM-551P z 4 głowicami o wysokiej precyzji z piecem do lutowania rozpływowego z 4 strefami do montażu PCB 1

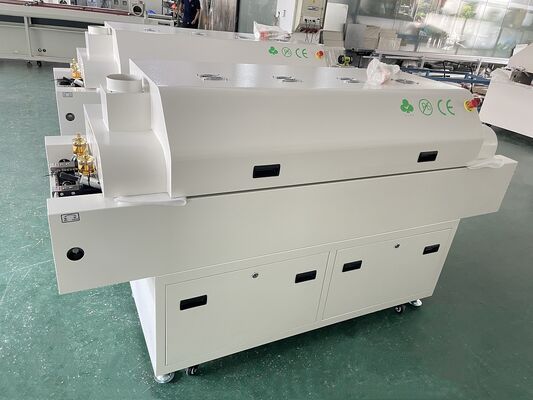

Kompaktowy piec do lutowania rozpływowego CHM-F830-PC
Posiada automatyczną regulację szyn i sterowanie PC dla precyzyjnego profilowania temperatury.
Linia produkcyjna SMT CHM-551P z 4 głowicami o wysokiej precyzji z piecem do lutowania rozpływowego z 4 strefami do montażu PCB 2
Gwarancja i wsparcie
Pełna gwarancja na maszynę: 1 rok od daty zakupu z dożywotnim wsparciem serwisowym.
  • Bezpośrednie dostawy części zamiennych od producenta
  • Wsparcie techniczne online i rozwiązywanie problemów
  • Obsługa posprzedażna jeden na jeden
  • Każda maszyna w 100% przetestowana przed wysyłką
Kontakt do wsparcia technicznego
Kimi Liu
Telefon komórkowy/WhatsApp: +8613510675756
E-mail: kimi@charmhigh-tech.com
YouTube: @KimiLiuCharmhigh
Dodatkowe informacje i demonstracje wideo można uzyskać, kontaktując się z nami e-mailowo. Szybko odpowiadamy na wszystkie zapytania.
