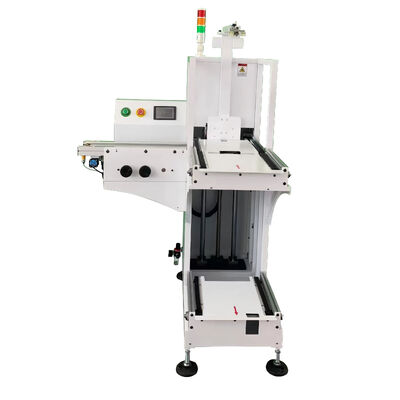

Kompaktowa ładowarka/rozładowarka PCB typu L do magazynów w liniach produkcyjnych SMT

Kompaktowa ładowarka/rozładowarka PCB typu L do magazynów w liniach produkcyjnych SMT
Kompaktowa ładowarka/rozładowarka PCB typu L do magazynów w liniach produkcyjnych SMT Kompaktowa ładowarka/rozładowarka PCB typu L do magazynów w liniach produkcyjnych SMT Kompaktowa ładowarka/rozładowarka PCB typu L do magazynów w liniach produkcyjnych SMT Kompaktowa ładowarka/rozładowarka PCB typu L do magazynów w liniach produkcyjnych SMT Kompaktowa ładowarka/rozładowarka PCB typu L do magazynów w liniach produkcyjnych SMT

Duży Obraz :  Kompaktowa ładowarka/rozładowarka PCB typu L do magazynów w liniach produkcyjnych SMT

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: Charmhigh
Orzecznictwo: CE
Numer modelu: 250/330/390/460
Zapłata:
Minimalne zamówienie: 1 szt
Cena: $1800 & $1950
Szczegóły pakowania: pudełko ze sklejki
Czas dostawy: 5-7 DNI
Zasady płatności: T/T, Western Union
Możliwość Supply: 100 jednostek/miesiąc
Kontakt

Kompaktowa ładowarka/rozładowarka PCB typu L do magazynów w liniach produkcyjnych SMT

Opis
Nazwa: Urządzenie do ładowania i rozładowywania PCB typu L Aplikacja: w pełni automatyczna linia do produkcji smt
Rozmiar magazynu PCB: 355*320*565mm; 460*400*565mm; Wymiary modelu 250: Ładowarka: 1100x780x1200mm ; Rozładunek: 1700x780x1200mm
Wymiary modelu 330: Ładowarka: 1400x860x1200mm ; Rozładunek: 1900x860x1200mm Waga: Model 250: 140 i 150 kg; Model 330: 150 i 170 kg
Podkreślić:

Kompaktowy moduł rozładowujący PCB typu L

,

PLC Control SMT Magazine Loader

,

Automatyczna ładowarka PCB z zabezpieczeniem przed zacięciem

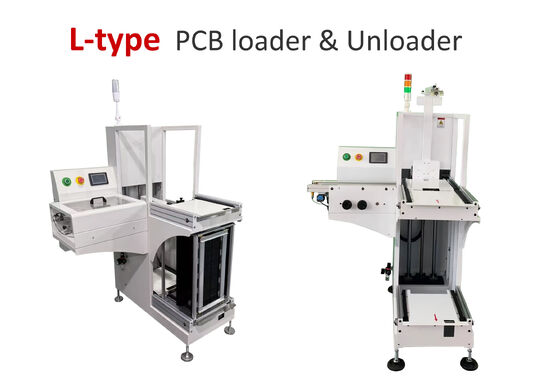

L-Type Oszczędzający Miejsce Podajnik/Odbiornik Płyt PCB Automatyczny Magazyn Płyt SMT
Ten automatyczny podajnik i odbiornik płyt PCB w kształcie litery L jest specjalnie zaprojektowany do kompaktowych linii produkcyjnych SMT, obsługując zarówno jednostronne, jak i dwustronne płytki drukowane z precyzją i niezawodnością. Długość podajnika i odbiornika typu L wynosi tylko 1000 mm, w porównaniu do normalnych 1100 mm i 1700 mm. Posiada sterowanie PLC z ekranem dotykowym LED, pneumatyczne zaciski, 4-stopniową regulację skoku (10-40 mm), kompatybilność z interfejsem SMEMA i ochronę przed zacięciem. Idealny dla zakładów produkcyjnych elektroniki z ograniczoną przestrzenią.
Kluczowe cechy
Cecha Opis
Sterowanie PLC Ekran dotykowy LED + klawiatura dotykowa dla łatwej obsługi
Silnik podnoszący Silnik z przekładnią jednofazową do płynnego ruchu pionowego
Platforma Precyzyjnie obrobiony stop aluminium, wysoka stabilność, minimalne odkształcenia
Zaciski pneumatyczne Górne/dolne zaciski zapewniają dokładne pozycjonowanie magazynka
Ochrona bezpieczeństwa Czujniki położenia + hamowanie wyłącznikiem krańcowym dla podwójnego bezpieczeństwa
Skok 4 regulowane ustawienia: 10/20/30/40 mm
Wykrywanie błędów Automatyczne wyświetlanie kodów błędów do szybkiego rozwiązywania problemów
Alarm statusu Trójkolorowa wieża sygnalizacyjna z brzęczykiem do wskazania w czasie rzeczywistym
Konstrukcja zapobiegająca zacięciom Struktura Poka-Yoke chroni płytki PCB przed uszkodzeniem
Interfejs SMEMA Bezproblemowe połączenie z innym sprzętem SMT
Kompaktowy rozmiar Mała powierzchnia idealna dla fabryk z ograniczoną przestrzenią
Specyfikacje techniczne
Specyfikacja L-250LD / L-250ULD L-330LD / L-330ULD
Rozmiar PCB (dł.*szer.) 50*50 - 350*250 mm 50*50 - 460*330 mm
Wymiary (dł.*szer.*wys.) 1000*1000*1350 mm 1100*1100*1350 mm
Rozmiar magazynka (dł.*szer.*wys.) 355*320*563 mm 460*400*565 mm
Waga (Kg) 140 Kg 170 Kg
Czas rozładunku < 6 sekund
Tryb popychacza Popychacz napędzany silnikiem
Kierunek transferu Lewo -> Prawo lub Prawo -> Lewo
Wysokość transferu 900 ± 30 mm (lub określona przez klienta)
Ciśnienie i zużycie powietrza 4-6 bar, maks. 10 litrów/minutę
Zasilanie i obciążenie 220V AC (określone przez użytkownika), jednofazowe, maks. 300 VA
Grubość PCB Minimum 0,4 mm
Pojemność magazynowania przy pełnym obciążeniu 50 sztuk PCB

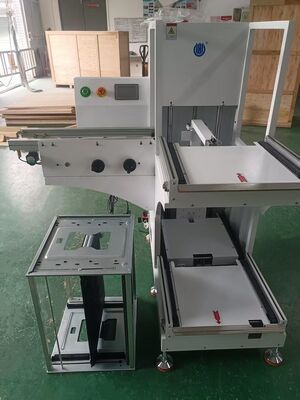

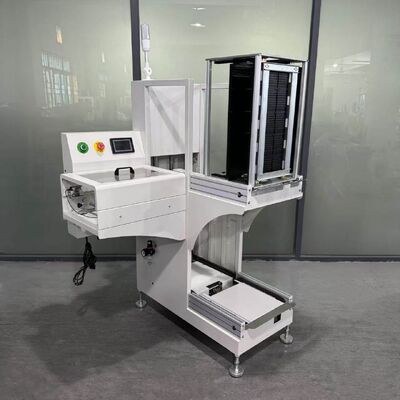

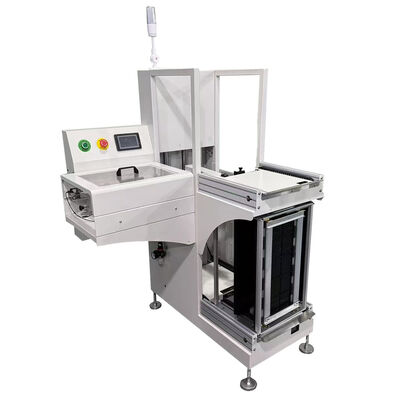

Zdjęcia produktu
Kompaktowa ładowarka/rozładowarka PCB typu L do magazynów w liniach produkcyjnych SMT 0 Kompaktowa ładowarka/rozładowarka PCB typu L do magazynów w liniach produkcyjnych SMT 1 Kompaktowa ładowarka/rozładowarka PCB typu L do magazynów w liniach produkcyjnych SMT 2
Serwis i Gwarancja
Cała maszyna objęta jest okresem gwarancji wynoszącym 1 rok od daty zakupu z dożywotnim wsparciem serwisowym.
  • Dostawa oryginalnych części zamiennych bezpośrednio z fabryki z gwarancją
  • Wsparcie online w zakresie pytań i odpowiedzi oraz rozwiązywania problemów
  • Usługa doradztwa technicznego
  • Indywidualna obsługa posprzedażowa
  • Każda maszyna jest w 100% testowana przed wysyłką
Wsparcie techniczne
Kontakt: Kimi Liu
Telefon komórkowy/WhatsApp: +8613510675756
E-mail:kimi@charmhigh-tech.com
YouTube: Kanał Kimi Liu Charmhigh
Aby uzyskać więcej informacji, prosimy o kontakt mailowy. Odpowiemy niezwłocznie.
