Mała i precyzyjna linia SMT z 4 głowicami do produkcji PCBA, montaż PCB

Mała i precyzyjna linia SMT z 4 głowicami do produkcji PCBA, montaż PCB
Small & High Precision 4-head SMT Line PCBA Manufacturing PCB Assembly
Mała i precyzyjna linia SMT z 4 głowicami do produkcji PCBA, montaż PCB Mała i precyzyjna linia SMT z 4 głowicami do produkcji PCBA, montaż PCB Mała i precyzyjna linia SMT z 4 głowicami do produkcji PCBA, montaż PCB Mała i precyzyjna linia SMT z 4 głowicami do produkcji PCBA, montaż PCB Mała i precyzyjna linia SMT z 4 głowicami do produkcji PCBA, montaż PCB

Duży Obraz :  Mała i precyzyjna linia SMT z 4 głowicami do produkcji PCBA, montaż PCB

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: Charmhigh
Orzecznictwo: CE
Numer modelu: chm-551p mała i średnia linia produkcyjna SMT
Dokument: Charmhigh CHM-551P - Catalo...og.pdf
Zapłata:
Minimalne zamówienie: 1 zestaw
Cena: $15,200~$18,000
Szczegóły pakowania: Eksportuj pudełko ze sklejki
Czas dostawy: 5-7 dni roboczych
Zasady płatności: T/T
Możliwość Supply: 50 miesięcznie
Kontakt

Mała i precyzyjna linia SMT z 4 głowicami do produkcji PCBA, montaż PCB

Opis
Drukarka pasty lutowniczej: Półautomatyczna drukarka szablonowa CHM-3250 Pick n place mahcine: Charmhigh chm-551p (4 głowice)
ODWORNIK PIEKOWNIK: CHM-F830-PC (4 strefy, góra4+dół4, z szyną, z PC) Inne maszyny: Przenośnik SMT 50/60cm

Mała i precyzyjna linia SMT z 4 głowicami do produkcji PCBA, montaż PCB
Kompletna, małoskalowa, precyzyjna linia technologii montażu powierzchniowego (SMT) do produkcji PCB, wyposażona w zaawansowaną automatyzację i precyzyjne komponenty.

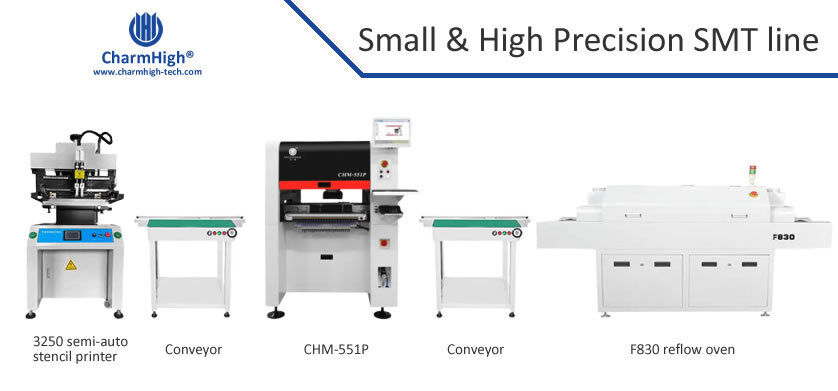

Zawartość opakowania

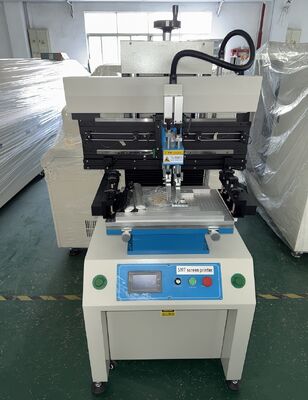

  • Półautomatyczna drukarka pasty lutowniczej 3250
  • Przenośnik SMT
  • Maszyna typu pick and place Charmhigh CHM-551P z 4 głowicami
  • Przenośnik SMT
  • Piec do lutowania rozpływowego F830 (4 strefy grzania góra + 4 strefy grzania dół)

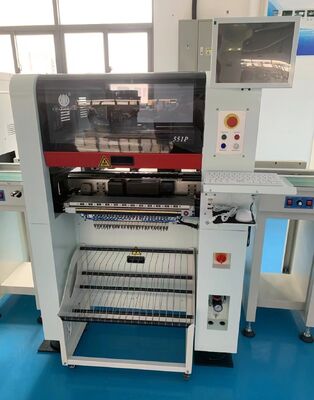

Specyfikacje CHM-551P
Wymiary 1020mm(D) x 1180mm(S) x 1450mm(W)
Waga 556kg
Zasilanie AC220V (50Hz, jednofazowe) 1.5kW (średnia moc 350W)
Zasilanie powietrzem 0.5MPa ~ 0.7MPa
Generowanie podciśnienia Wbudowana pompa próżniowa
Ilość głowic montażowych 4 głowice
Prędkość montażu 14400 CPH (optymalna)
Dokładność montażu (XY)±0.035mm; CPK≥1.0
Wysokość komponentu 12mm
Typ komponentu 0201/0402/0603 do 5050/SOT/SOP/QFP/QFN/BGA itp.
(rezystor/kondensator/dioda/trioda/LED/IC itp.)
Od 0201 do większych komponentów o rozmiarze 30*30mm
Grubość PCB 0.6mm~3.5mm
Rozmiar PCB 350mm(D)x270mm(S) (Standard)
600mm(D)x350mm(S) (Opcjonalnie)
Zmiana dyszy Automatyczna zmiana dyszy (biblioteka dysz 13-otworowa)
System sterowania System Linux, wyposażony w monitor, klawiaturę i mysz
System napędowy Oś X i Y napędzana silnikami serwo; zastosowanie elastycznego przyspieszania i zwalniania w kształcie litery S
System transmisji Śruba kulowa + prowadnica liniowa
System podawania 50 standardowych pneumatycznych/elektrycznych podajników Yamaha 8mm
(nadaje się również do podajników tacowych i podajników taśmowych IC)
System wizyjny Kamera migawkowa x4 (rozmiar komponentu: 14mm×14mm)
Kamera IC x1 (rozmiar komponentu: 30mm×30mm)
Kamera znaków x2

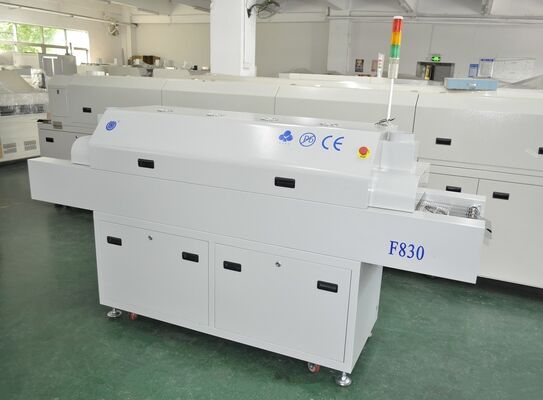

Specyfikacje pieca do lutowania rozpływowego F830
Model CHM-F830
Liczba stref grzania Góra 4 + Dół 4
Długość stref grzania 1400mm
Wzór grzania Góra: Gorące powietrze; Dół: Gorące powietrze (Wymuszona konwekcja gorącego powietrza, silnik SAYA z Tajwanu)
Liczba stref chłodzenia 2 wentylatory plazmowe DC
Maks. szerokość PCB 300mm (taśma siatkowa ze stali nierdzewnej)
Kierunek przenośnika L->P
Wysokość przenośnika 880±20mm
Tryb transportu Taśma siatkowa
Zakres prędkości przenośnika 0-2200mm/min
Zasilanie 5-przewodowe, 3-fazowe, 380V 50/60Hz
Moc startowa 10KW
Zużycie energii Około 2.5KW
Czas nagrzewania Około 15-20 minut
Zakres ustawień temperatury Temperatura pokojowa - 380℃
Metoda kontroli temperatury Sterowanie instrumentem
Różnica temperatur między sąsiednimi strefami 70 ℃, może odpowiadać najwyższym standardom procesu bezołowiowego
Precyzja kontroli temperatury ±2℃
Odchylenie temperatury na PCB ±2℃
Alarm nieprawidłowości Temperatura nieprawidłowa (zbyt wysoka lub zbyt niska po utrzymaniu stałej temperatury)
Sposób otwierania Ręczny
Wymiary (D*S*W)mm 2500*650*1400MM
Waga Około 220Kg
Zdjęcia produktu
Mała i precyzyjna linia SMT z 4 głowicami do produkcji PCBA, montaż PCB 0 Mała i precyzyjna linia SMT z 4 głowicami do produkcji PCBA, montaż PCB 1 Mała i precyzyjna linia SMT z 4 głowicami do produkcji PCBA, montaż PCB 2 Mała i precyzyjna linia SMT z 4 głowicami do produkcji PCBA, montaż PCB 3 Mała i precyzyjna linia SMT z 4 głowicami do produkcji PCBA, montaż PCB 4 Mała i precyzyjna linia SMT z 4 głowicami do produkcji PCBA, montaż PCB 5
Gwarancja i wsparcie

Cała maszyna objęta jest okresem gwarancji 1 rok od daty zakupu i dożywotnią obsługą.

Zawsze zapewniamy części zamienne do maszyn, niezawodne bezpośrednie dostawy fabryczne.

Zapewniamy wsparcie online w zakresie pytań i odpowiedzi oraz rozwiązywania problemów, a także usługi doradztwa technicznego.

Zapewniamy indywidualną obsługę posprzedażową.Każda maszyna jest w 100% przetestowana przed wysyłką.
