Najlepiej sprzedająca się maszyna Pick and Place TC06 z 6 głowicami i żeliwną ramą do montażu chipów SMT

Najlepiej sprzedająca się maszyna Pick and Place TC06 z 6 głowicami i żeliwną ramą do montażu chipów SMT
Best Seller 6 heads TC06 Pick and Place Machine Cast-iron Frame SMT Chip Mounter
Najlepiej sprzedająca się maszyna Pick and Place TC06 z 6 głowicami i żeliwną ramą do montażu chipów SMT Najlepiej sprzedająca się maszyna Pick and Place TC06 z 6 głowicami i żeliwną ramą do montażu chipów SMT Najlepiej sprzedająca się maszyna Pick and Place TC06 z 6 głowicami i żeliwną ramą do montażu chipów SMT Najlepiej sprzedająca się maszyna Pick and Place TC06 z 6 głowicami i żeliwną ramą do montażu chipów SMT Najlepiej sprzedająca się maszyna Pick and Place TC06 z 6 głowicami i żeliwną ramą do montażu chipów SMT

Duży Obraz :  Najlepiej sprzedająca się maszyna Pick and Place TC06 z 6 głowicami i żeliwną ramą do montażu chipów SMT

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: Charmhigh
Orzecznictwo: CE
Numer modelu: TC06
Dokument: Charmhigh TC06 - Catalog.pdf
Zapłata:
Minimalne zamówienie: 1 jednostka
Cena: $61200~$75000
Szczegóły pakowania: Eksportuj pudełko ze sklejki
Czas dostawy: 5-7 dni roboczych
Zasady płatności: T/T
Możliwość Supply: 50 miesięcznie
Kontakt

Najlepiej sprzedająca się maszyna Pick and Place TC06 z 6 głowicami i żeliwną ramą do montażu chipów SMT

Opis

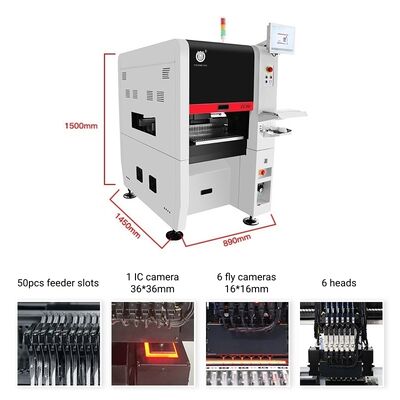

Wymiar TC06: 890 x 1450 x 1500 mm (dł. x szer. x wys.) Waga netto: 960 kg
Moc: AC220V (50 Hz, jednofazowy) Optymalna prędkość: 27800 CPH
Podajnik: Obsługa podajnika elektrycznego 50pcs NXT Rozmiar PCB: 350 mm (l) * 300 mm (w)
Składnik minimalny i maksymalny: 01005 do układu scalonego 36*36mm Maksymalna wysokość komponentu: 12mm

Najlepiej sprzedający 6 główki TC06 Pick and Place Machine
Przegląd produktu

Podwójne maszyny do zbierania i umieszczania TC06

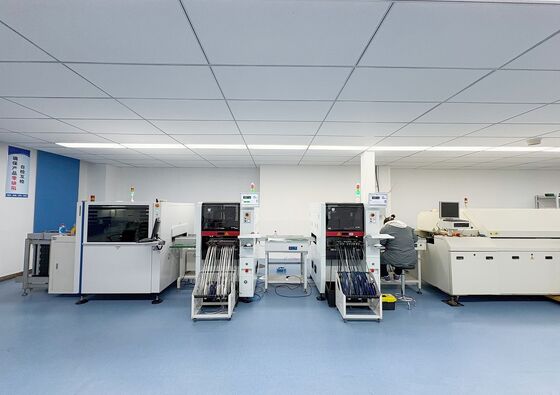

Wysoko zaawansowana linia montażowa SMT z podwójnymi maszynami TC06 do produkcji PCBA.

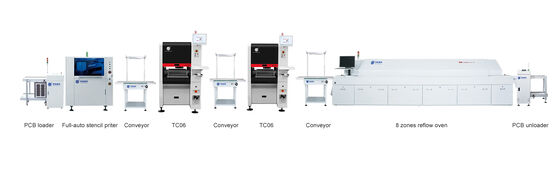

Kompletny pakiet linii produkcyjnej
  • Ładowarka PCB 250LD
  • Całkowicie automatyczna drukarka pasty lutowej E6
  • Przenośnik 50 cm
  • TC06 6-głowa maszyna do zbierania i umieszczania
  • Przenośnik 50 cm
  • TC06 6-głowa maszyna do zbierania i umieszczania
  • Przenośnik 50 cm
  • 8-strefowy pieczarz odpływowy CHM-PC850
  • Rozładowarka PCB 250ULD
Specyfikacje techniczne
Wymiary890mm(L) x1450mm(W) x1500mm(H)
Waga900 kg
ZasilanieAC220V (50Hz, jednofazowa), 3kW
Zaopatrzenie w powietrze00,5 MPa ~ 0,7 MPa
Wytwarzanie próżniWbudowana pompa próżniowa
Ilość głowy montażowej6
Prędkość montażu27800hp (optymalnie)
Zwiększona dokładność(xy) + 30 μm, CPK≥1.0
Wysokość części≤ 12 mm
Rodzaj i zakres komponentówWykluczenie kondensatora rezystora, diody cylindrycznej, kondensatora aluminiowego, SOT, SOP, QFP, QFN, BGA itp. - Rozmiar palca od 01005 do 36*36mm, oraz montaż większych komponentów
Grubość PCB00,6 mm do 3,5 mm
Rozmiar PCB350 mm ((L) x 300 mm ((W)
Przekazywanie PCBAutomatyczne przenośniki 3-sekcyjne, urządzenie wspierające PCB
Zmiana dyszyAutomatyczna zmiana dyszy (biblioteka dyszy z 19 otworami)
System sterowaniaWbudowany komputer przemysłowy (system Windows) wyposażony w monitor, klawiaturę i mysz
System napędowyOś X&Y napędzana przez serwomotory Panasonic
System transmisjiŚruby uziemieniowe + Przewodniki liniowe
System odżywiania50 NXT 8mm standardowych stosów podajników (odpowiednie również do tacy IC i stosów podajników)
System widzeniaKamera do wykonywania lotów x 6 (wymiar zastosowanego elementu: 16mmx16mm); kamera IC x 1 (wymiar zastosowanego elementu: 36mmx36mm); kamera do wykonywania oznaczeń x 2
Części standardowe
PozycjaIlośćPozycjaIlość
TC06 Maszyna do zbierania i umieszczania1Olej smarowy1
Węzły8Filtr4
Skrzynka narzędziowa1Szybki złącze1
Karta gwarancyjna1Podkładka myszy2
Podręcznik1Kabel zasilania2
Raport z badań1Klawiatura1
Szczotka1Podkładka myszy1
Pincetka1LCD1
Obrazy produktów
Najlepiej sprzedająca się maszyna Pick and Place TC06 z 6 głowicami i żeliwną ramą do montażu chipów SMT 0 Najlepiej sprzedająca się maszyna Pick and Place TC06 z 6 głowicami i żeliwną ramą do montażu chipów SMT 1 Najlepiej sprzedająca się maszyna Pick and Place TC06 z 6 głowicami i żeliwną ramą do montażu chipów SMT 2
Usługi i wsparcie

Kompletna maszyna ma okres gwarancji 1 rok od momentu zakupu i dożywotniego serwisu.

Zawsze dostarczamy części zamienne maszyny, bezpośrednie dostawa z gwarancją.

Zapewniamy online wsparcie w zakresie pytań i odpowiedzi, rozwiązywania problemów oraz doradztwo techniczne.

Każda maszyna była w 100% przetestowana przed wysyłką.

Wsparcie techniczne

Kim Liu:Mob & WhatsApp: +86 135 106 75756

E-mail:Kimi@charmhigh-tech.com

Za nami.YouTube

Jeśli chcesz uzyskać więcej informacji, skontaktuj się z nami e-mailem.
