Dwóch maszyn typu pick and place TC06, w pełni zautomatyzowana linia produkcyjna SMT

Dwóch maszyn typu pick and place TC06, w pełni zautomatyzowana linia produkcyjna SMT
Dual TC06 Pick and Place Machines Fully-automatic SMT Production Line
Dwóch maszyn typu pick and place TC06, w pełni zautomatyzowana linia produkcyjna SMT Dwóch maszyn typu pick and place TC06, w pełni zautomatyzowana linia produkcyjna SMT Dwóch maszyn typu pick and place TC06, w pełni zautomatyzowana linia produkcyjna SMT Dwóch maszyn typu pick and place TC06, w pełni zautomatyzowana linia produkcyjna SMT Dwóch maszyn typu pick and place TC06, w pełni zautomatyzowana linia produkcyjna SMT

Duży Obraz :  Dwóch maszyn typu pick and place TC06, w pełni zautomatyzowana linia produkcyjna SMT

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: Charmhigh
Orzecznictwo: CE
Numer modelu: TC06
Dokument: Charmhigh TC06 - Catalog.pdf
Zapłata:
Minimalne zamówienie: 1 jednostka
Cena: $61200~$75000
Szczegóły pakowania: Eksportuj pudełko ze sklejki
Czas dostawy: 5-7 dni roboczych
Zasady płatności: T/T
Możliwość Supply: 50 miesięcznie
Kontakt

Dwóch maszyn typu pick and place TC06, w pełni zautomatyzowana linia produkcyjna SMT

Opis

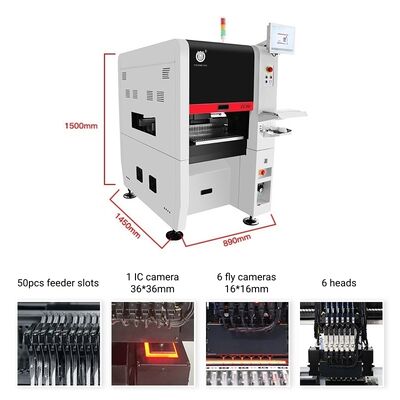

Wymiar TC06: 890 x 1450 x 1500 mm (dł. x szer. x wys.) Waga netto: 960 kg
Moc: AC220V (50 Hz, jednofazowy) Optymalna prędkość: 27800 CPH
Podajnik: Obsługa podajnika elektrycznego 50pcs NXT Rozmiar PCB: 350 mm (l) * 300 mm (w)
Składnik minimalny i maksymalny: 01005 do układu scalonego 36*36mm Maksymalna wysokość komponentu: 12mm

Podwójne maszyny Pick and Place TC06, w pełni automatyczna linia produkcyjna SMT
Przegląd produktu

Zaawansowana dwumaszynowa linia montażowa SMT TC06 do wydajnej produkcji PCBA. Zmodernizuj swoją produkcję elektroniki dzięki naszej w pełni automatycznej linii produkcyjnej SMT z podwójnymi maszynami TC06, wyposażonej w dwie dwugłowicowe maszyny pick and place Charmhigh TC06 pracujące w tandemie dla maksymalnej przepustowości i wydajności.

Każda maszyna TC06 zapewnia optymalną prędkość montażu 27 800 CPH z dokładnością pozycjonowania ±0,03 mm i zdolnością procesu CPK≥1,0, zapewniając stabilną, powtarzalną jakość dla montażu PCB o wysokiej mieszance. (27800 CPH + 27800 CPH = 55600 CPH).

Ta kompletna linia SMT obejmuje podwójne systemy montażu z 6 głowicami i automatycznymi zmieniaczami dysz (biblioteka dysz 19-otworowa), 50 gniazd podajników elektrycznych NXT na maszynę oraz zaawansowane systemy wizyjne z 6 kamerami lotniczymi, 1 kamerą IC i 2 kamerami znaczników na jednostkę.

Wąska konstrukcja o szerokości 890 mm pasuje do standardowych wind i kompaktowych hal produkcyjnych, umożliwiając elastyczne rozmieszczenie podwójnych maszyn bez modyfikacji infrastruktury. Zintegrowana konstrukcja ramy z żeliwa, inteligentna kompensacja termiczna i automatyczna kalibracja zapewniają długoterminową stabilność precyzji, nawet w środowiskach produkcyjnych 24/7.

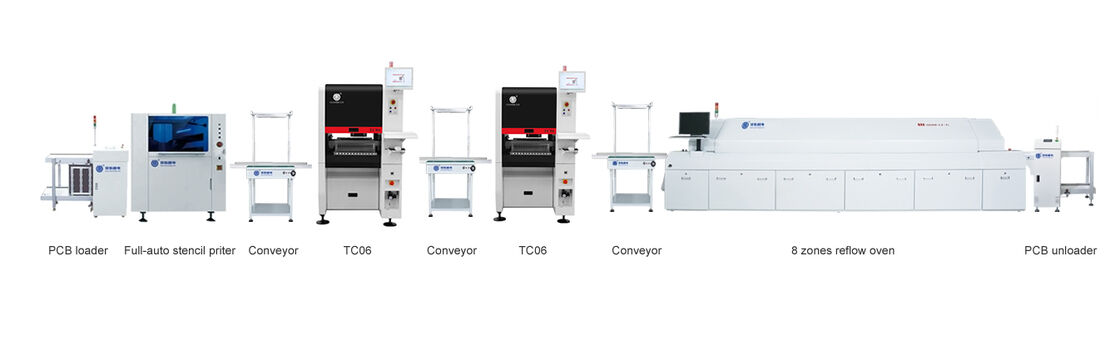

Pakiet linii produkcyjnej
  • Podajnik PCB 250LD
  • W pełni automatyczna drukarka pasty lutowniczej E6
  • Przenośnik 50 cm
  • Maszyna Pick and Place TC06 z 6 głowicami (6-głowicowa)
  • Przenośnik 50 cm
  • Maszyna Pick and Place TC06 z 6 głowicami (6-głowicowa)
  • Przenośnik 50 cm
  • Piec do lutowania rozpływowego CHM-PC850 z 8 strefami
  • Odbiornik PCB 250ULD
Specyfikacje techniczne TC06
Wymiary 890 mm (dł.) x 1450 mm (szer.) x 1500 mm (wys.)
Waga 960 kg (konstrukcja żeliwna)
Zasilanie AC 220 V (50 Hz, jednofazowe), 3 kW
Zasilanie powietrzem 0,5 MPa ~ 0,7 MPa
Generowanie podciśnienia Wbudowana pompa próżniowa
Ilość głowic montażowych 6
Prędkość montażu 27 800 CPH (optymalna)
Dokładność montażu (xy)+30 µm, CPK≥1,0
Wysokość komponentu ≤12 mm
Zakres komponentów Wykluczenie rezystorów i kondensatorów, diody cylindryczne, kondensatory aluminiowe, SOT, SOP, QFP, QFN, BGA itp.
Rozmiar komponentu Od 01005 do 36x36 mm i większe komponenty
Grubość PCB 0,6 mm ~ 3,5 mm
Rozmiar PCB 350 mm (dł.) x 300 mm (szer.)
Transport PCB Automatyczny transport 3-sekcyjny, urządzenie podtrzymujące PCB
Zmiana dyszy Automatyczna zmiana dyszy (biblioteka dysz 19-otworowa)
System sterowania Wbudowany komputer przemysłowy (system Windows) wyposażony w monitor, klawiaturę i mysz
System napędowy Osie X i Y napędzane silnikami serwo Panasonic
System transmisji Śruby z uziemieniem + prowadnice liniowe
System podawania 50 stosów podajników 8 mm NXT (nadaje się również do podajników tac IC i podajników taśmowych)
System wizyjny Kamera lotnicza x 6 (rozmiar komponentu: 16 mm x 16 mm); Kamera IC x 1 (rozmiar komponentu: 36 mm x 36 mm); Kamera znaczników x 2
Kluczowe specyfikacje
  • Prędkość montażu: 27 800 CPH (optymalna na maszynę)
  • Zakres komponentów: od 01005 do 36x36 mm (BGA, QFN, QFP, SOP, LED, rezystory, kondensatory)
  • Rozmiar PCB: do 350 mm x 300 mm
  • Grubość PCB: 0,6 mm - 3,5 mm
  • Moc: AC 220 V, 3 kW na maszynę
  • System napędowy: silniki serwo Panasonic ze śrubami z uziemieniem THK i prowadnicami liniowymi
Zdjęcia produktu

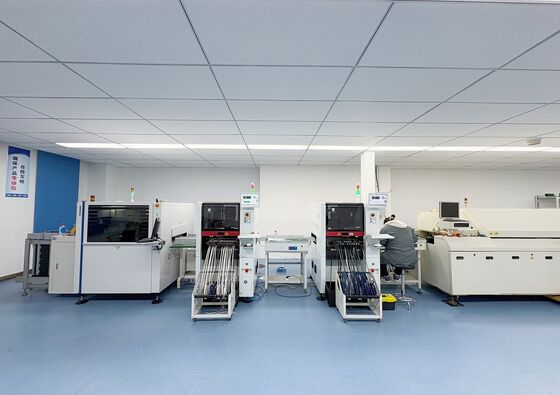

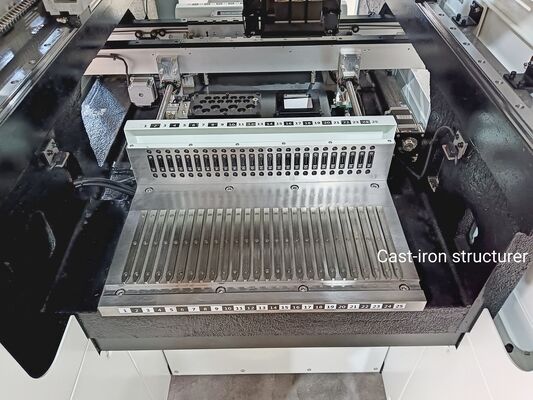

Charmhigh TC06 SMT pick and place machine full-automatic SMT line Customer site installation of TC06 SMT production line TC06 pick and place machine in operation Charmhigh reliable factory supply
Serwis i gwarancja

Cała maszyna objęta jest okresem gwarancji 1 rok od daty zakupu i dożywotnim serwisem. Zawsze zapewniamy części zamienne do maszyn, bezpośrednią dostawę fabryczną z gwarancją. Zapewniamy wsparcie online Q/A i rozwiązywania problemów oraz usługi doradztwa technicznego.

Zapewniamy obsługę posprzedażową jeden na jeden. Każda maszyna jest w 100% przetestowana przed wysyłką.

Wsparcie techniczne

Kimi Liu:Tel. kom. i WhatsApp: +86 135 106 75756

E-mail:kimi@charmhigh-tech.com

Śledź nas naYouTube

Jeśli chcesz dowiedzieć się więcej, skontaktuj się z nami przez e-mail. Odpowiemy Ci za pierwszym razem.

Charmhigh, niezawodna dostawa fabryczna.
