Szczegóły Produktu:
|
| PCB max Clamping area: | 400mm(L)×350mm(W) | Feeder: | 50pcs Yamaha Feeders (pneumatic & electric feeder) |
|---|---|---|---|
| Operation system: | Windows (comes with PC and keyboard mouse) | Fiducial calibration: | Auto calibrate Mark point |
| Component height: | 12mm | Mounting speed: | 6000CPH |
| Net weight: | 310kg | Nozzle: | Auto nozzle changer with 13pcs nozzle library |
| Podkreślić: | Pulpit SMT Pick Place Machine,50 podajników SMT Pick Place Machine,0201 SMT Pick and Place Machine |
||

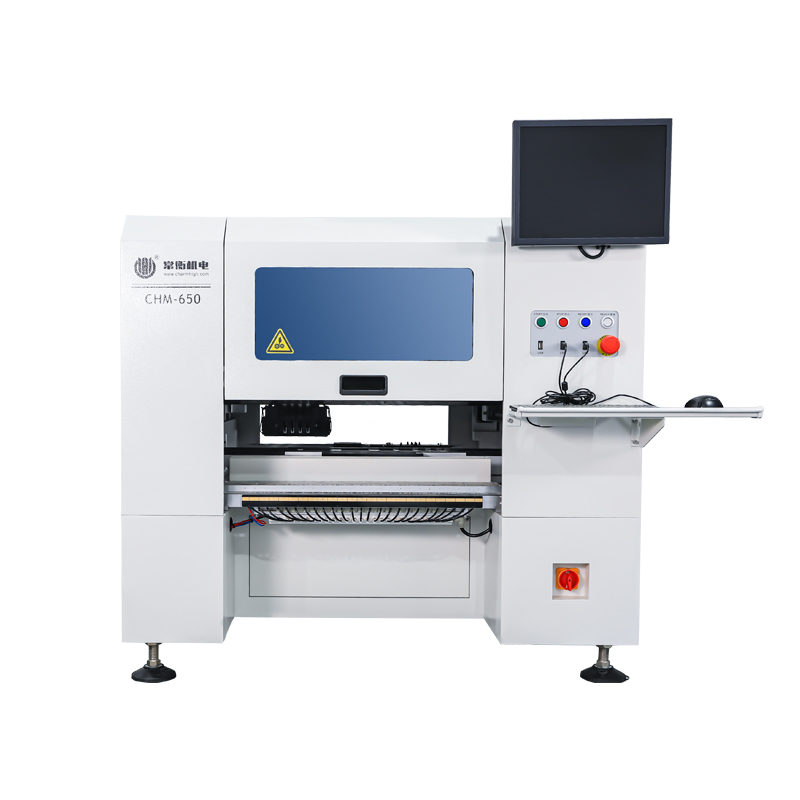

4 głowice 50 podnośniki Stolik CHM-650 SMT Pick and Place Machine
Dla produkcji w małych seriach z wysoką precyzją, masowa produkcja 0201 doskonale
Automatyczna zmiana dyszy, praca z uniwersalnymi zasilaczami Yamaha
Model: CHM-650
*4 Głowy z automatyczną wymianą dyszy
* Wspiera 50 sztuk Yamaha pneumatycznych i elektrycznych.
* Wyższa konfiguracja z wysoką dokładnością, 0201 obsługiwana
*Wyposażony w komputer (monitor, klawiatura, mysz USB)

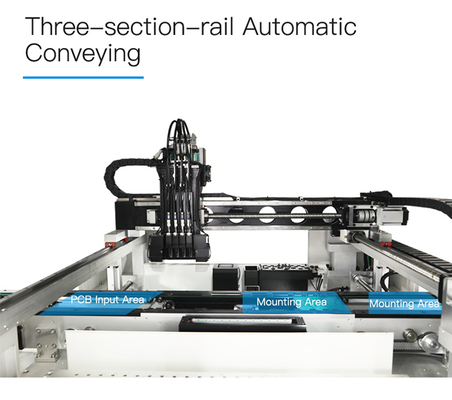

* Silne mechaniczne, 3-sekcyjne automatyczne dostarczanie PCB, zaoszczędzone miejsce
Video z YouTube:
Wymagania w odniesieniu do urządzeń, w których jest stosowany system CHM-650
/PdjjR7lc56Q
Zestaw CHM-650:
/Hk0rwxEVXf8
CHM-650 wideo robocze od bułgarskiego klienta:
Wydarzenia:
Prawdziwy ujęcie CHM-650 4 głowy wybierać i umieścić robota w fabryce:
Wydany w dniu 31 grudnia 2015 r.
| Specyfikacje CHM-650 | |
| Wymiary | 1280mm(L) x1190mm(W) x1050mm(H) |
| Waga | 310 kg |
| WładzaDostępność | AC220V (50Hz, 1 faza), 2,1 kW |
| Zaopatrzenie w powietrze | 00,5MPa ~ 0,7MPa |
| Wytwarzanie próżni | Generator próżniowy |
| Głowa montażowa | 4 Głowy |
| Prędkość montażu | 9000cph (optymalnie) |
| Zwiększona dokładność | (XY) ±0,05 mm;CPK≥1.0 |
| Dokładność kontroli | 5 μm |
| Wysokość części | 12 mm |
| Typ składnika |
0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA itp. (rezystor/kondensator/dioda/trioda/LED/IC itp.) |
| Grubość PCB | 00,6 mm do 3,5 mm |
| Rozmiar PCB | 400 mm ((L) x 350 mm ((W) |
| Przekazywanie PCB | Automatyczne przenośniki trójprześcienowe |
| Zmiana dyszy | Automatyczna zmiana dyszy(biblioteka dyszy z 19 otworami) |
| System sterowania |
Komputer przemysłowy wbudowany (system Windows) wyposażone w monitor, klawiaturę i mysz |
| System napędowy | Oś X&Y napędzana przez serwomotory; przyjmowanie elastycznego przyspieszenia i opóźnienia w krzywej S |
| System transmisji | Śruby kulkowe + przewodnik liniowy |
| System odżywiania |
50 szczelin dla standardowych podkładników pneumatycznych/elektrycznych Yamaha o średnicy 8 mm (odpowiednie również dla tacy IC i podkładki) |
| System widzenia |

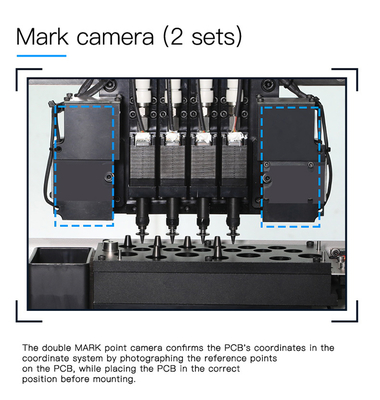

Przegląd kameryx4 (w stosownych przypadkach wielkość części:16 mmx16 mm); IC camerax1 (w stosownych rozmiarach części:36 mmx36 mm); Znak kamerax2 |
Łatwe programowanie plików:
Podkreślenie:
1Automatyczna wymiana dyszy, nie musisz zmieniać dyszy ręcznie, bardzo wygodnie!
2System kamery o silnej widoczności, wyższa dokładność, placówka IC dokładniejsza i minimalny komponent 0201:
3Wysoka konfiguracja, długa żywotność, Charmhigh zapewnia silną mechanizm.
Praca z uniwersalnymi standardowymi zasilaczami Yamaha:
Opcja:
1. 8mm/ 12mm / 16mm / 24mm / 32mm / 44mm elektryczny podnośnik
2. 8x4mm / 12mm/ 16mm / 24mm / 32mm / 44mm podnośnik pneumatyczny
3. Podsycacz wibracji
Serwis i gwarancja:
Kompletna maszyna ma okres gwarancji 1 rok od momentu zakupu i dożywotniego serwisu.
Zawsze dostarczamy części zamienne maszyny, bezpośrednie dostawa z gwarancją.
Zapewniamy online wsparcie w zakresie pytań i odpowiedzi, rozwiązywania problemów oraz doradztwo techniczne.
Każda maszyna jest w 100% przetestowana przed wysłaniem.
