Szczegóły Produktu:
|
| głowy: | 6 szt. (z 19 szt. pozycji automatycznej zmiany dyszy) | Rozmiar PCB: | 450 mm ((L) × 350 mm ((W) (standardowy); |
|---|---|---|---|
| Prędkość: | 27800cph (optymalnie); | Podajnik: | Obsługa 60 sztuk podajnika elektrycznego NXT |
| Część: | 01005, 0201,0402,-5050, SOP/QFP/QFN/BGA/LED.. | Maksymalna wysokość komponentu: | 12 mm |
| Kamera: | Kamera IC: 1 szt. (36 mm) Kamera latająca: 6 szt. (16 mm) Kamera MARK: 2 szt. | Dostawa PCB: | Automatyczna dostawa 3 sztuk z szynami, szerokość można regulować za pomocą oprogramowania |
| Wymiar: | 1320 mm (dł.) × 1600 mm (szer.) × 1500 mm (wys.) | Zasilanie: | AC220V (50/60 Hz, 1 faza) |
| Typ podajnika: | Podajnik elektryczny Fuji NXT | Grubość PCB: | 0,6-3,5 mm |
| Podkreślić: | Pionowa maszyna Pick and Place SMT,Inline SMT Pick and Place Machine,60 Podajników SMT Machine |
||
Najwyższa konfiguracja wysokiej precyzji Charmhigh 6 głów 60 podajników SMT Pick and Place Machine TM06
Kompletnie zautomatyzowana In-line SMT Pick and place Machine z przenośnikiem PCB
Linia montażowa PCB, dobra do masowej produkcji, w pełni automatyczna linia montażowa SMT średniej wielkości
1Numer modelu: TM06
2/ Marka: Charmhigh
3Główna konfiguracja: Automatyczna 3 sztuk PCB automatyczna dostawa + 6 głowic 60 podkładek + serwo silnik Panasonic
+ automatyczna wymiana dyszy ((19 pozycji) + 9 kamer + THK Śruby szlifujące + podwójna oś Y
4. Podsycacz: Podsycacz Fuji Electric (zakup oddzielnie)
5Powierzchnia PCB (2 opcje): 450*350mm / 900*350mm
6. Wyposażony w komputer i klawiaturę i mysz z systemem Windows
7. Składnik:01005, 0201, 0402-5050, SOP, QFN, TQFP, BGA... itp.
8Rozmiar: 1320 mm ((L) × 1600 mm ((W) × 1500 mm ((H), AC220V/110V (50/60Hz, 1 faza)
9Czas realizacji: 4-6 dni roboczych
10. Dostawa: drogą powietrzną / drogą morską / odebrać z naszej fabryki bezpośrednio / wysłać do magazynu w Chinach
11. Sposób płatności: przelew bankowy (T/T)
12. Opakowanie: skrzynka ze sklejki

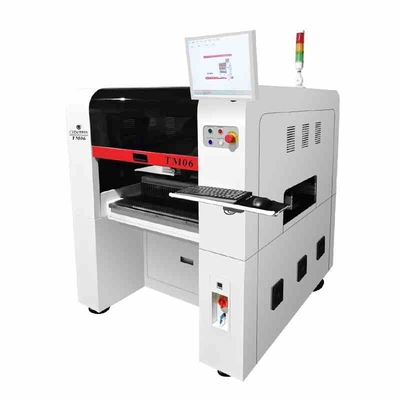

To jest TM06, wysokiej klasy maszyna do zbierania i umieszczania z Charmhigh.
Charakteryzuje się on 60 stosami podajników, dobrą kompatybilnością z zasilaczami elektrycznymi NXT i zasilaczami sztywkowymi, które mogą obsługiwać elementy rurowe.
6 głów, które mogą być jednocześnie montowane i automatycznie zmieniać dysze ssania, trójczęściowy automatyczny taśma przenośna,System sterowania ruchem i technologia widzenia stosowane do robienia zdjęć ruchomych komponentów niezależnie badał i opracował sam Charmhigh.
Jeśli potrzebujesz wysokiej konfiguracji maszyny do zbierania i umieszczania z rozsądną ceną dla średnich i dużych konfiguracji, TM06 jest najlepszym wyborem.
specyfikacja TM06:
| Model | TM06 |
| Wymiary | 1320 mm ((L) × 1600 mm ((W) × 1500 mm ((H) |
| Waga | 1100 kg |
| Zasilanie | AC220V (50Hz, jednofazowa), 3kW |
| Zaopatrzenie w powietrze | 00,5 MPa ~ 0,7 MPa |
| Wytwarzanie próżni | Wbudowana pompa próżniowa |
| Ilość głowy montażowej | 6 głów |
| Prędkość montażu | 27800hp (optymalnie); |
| Zwiększona dokładność | Oś X,Y: ±0,035 mm; CPK≥1,0 ((XY) |
| Dokładność kontroli | 4 μm |
| Wysokość części | 12 mm |
| Typ składnika | 01005,0201/0402/0603?? 5050/SOT/SOP/QFP/QFN/BGA itp. (rezystor/kondensator/dioda/trioda/LED/IC itp.) |
| Grubość PCB | 00,6 mm do 3,5 mm |
| Rozmiar PCB | 450 mm ((L) × 350 mm ((W) (standardowy); 900 mm ((L) × 350 mm ((W) (nieobowiązkowe) |
| Przekazywanie PCB | Automatyczne przenoszenie 3-sekcyjnego szynowego, wsparcie PCB |
| Zmiana dyszy | Automatyczna zmiana dyszy (biblioteka dyszy z 19 otworami) |
| System sterowania | Komputer przemysłowy wbudowany (system Windows) wyposażone w monitor, klawiaturę i mysz |
| System napędowy | Oś X&Y napędzana przez serwomotory Panasonic A6 (oś Y przez podwójne silniki); przyjmowanie elastycznego przyspieszenia i opóźnienia w krzywej S |
| System transmisji | Oś X&Y przyjmująca śrubę kulkową TBI i przewodnik liniowy HIWIN(osio Y z podwójnymi śrubami) |
| System odżywiania | 60 NXT 8 mm standardowych zestawów podkładowczych (odpowiednie również dla tacy IC i podkładki) |
| System widzenia | Kamery lotnicze × 6 (dostosowane rozmiary części: 16 mm × 16 mm); kamera IC × 1 (w stosownych rozmiarach części: 36 mm × 36 mm); Kamera oznaczona × 2 |

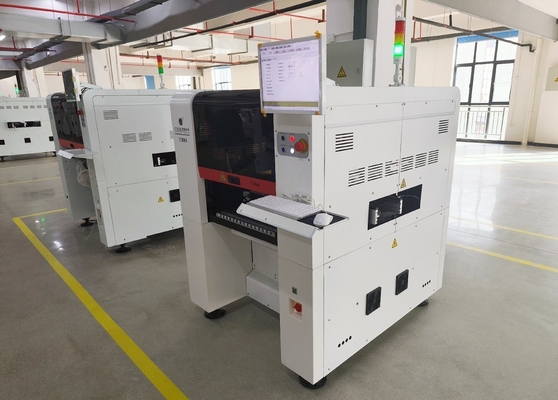

Prawdziwe zdjęcia dla TM06:

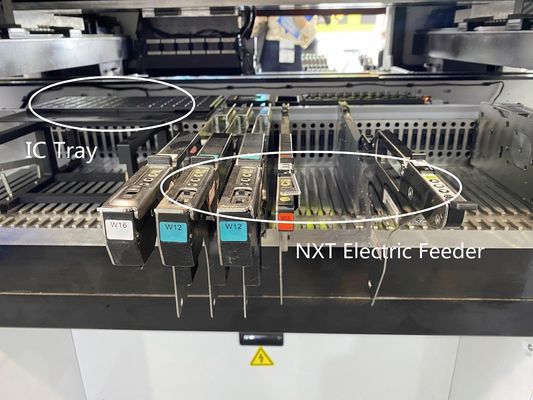

60 gniazdek dla podkładek (praca z podkładką elektryczną Fuji NXT, podkładki zakupione oddzielnie, 8/12/16/24/32/44mm):

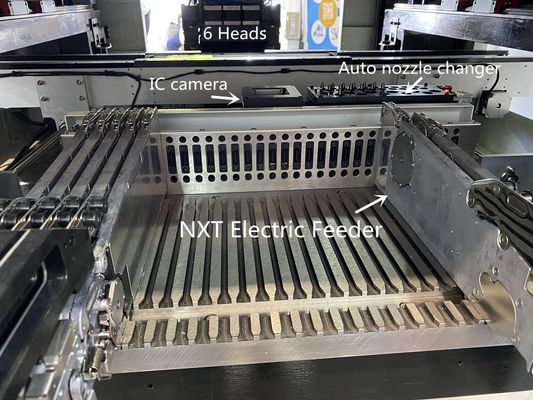

6 głów z automatyczną wymianą dyszy, jedna duża wysokiej precyzji kamera IC, dwie kamery oznaczania,
6 lotniczych kamer dla normalnych elementów, 3 automatyczne przenośniki PCB.
Podwójna oś Y z podwójnym serwomotorem, bardziej stabilny i wyższa precyzja.
Próbki PCB:
(Używamy również naszej własnej, w pełni automatycznej linii SMT do produkcji PCB dla części naszych maszyn)
Serwis i gwarancja:
Kompletna maszyna ma okres gwarancji 1 rok od momentu zakupu i dożywotniego serwisu.
Zawsze dostarczamy części zamienne maszyny, bezpośrednie dostawa z gwarancją.
Zapewniamy online wsparcie w zakresie pytań i odpowiedzi, rozwiązywania problemów oraz doradztwo techniczne.
Zapewniamy jedno-do-jednego obsługę posprzedażną.Każda maszyna była w 100% przetestowana przed wysyłką.
