Szczegóły Produktu:
|
| głowy: | 6 sztuk (w zestawie z automatyczną wymianą dysz (biblioteka dysz z 19 otworami) | Maksymalny rozmiar PCB: | 400 mm (dł.) x 350 mm (szer.) |
|---|---|---|---|
| Podajnik: | Wsparcie 50 sztuk YAMAHA CL Podajnik/Podajnik Elektryczny | Precyzja: | ±60μm CPK≥1,0 (XY) |
| Wymiar: | 1280 mm (dł.) x 1190 mm (szer.) x 1470 mm (wys.) | kamery: | 6 sztuk mała kamera + 1 duży aparat + 2 aparaty znakowe |
| Napięcie: | AC220V/110v (50Hz, jednofazowy), 2,8kW | składniki: | 0201/0402/0603-5050/SOT/SOP/QFP/QFN/BGA itp. (rezystor/kondensator/dioda/trioda/LED/IC itp.) |
| Przenoszenie PCB: | Automatyczne przenoszenie 3-sekcyjnej szyny | Wysokość komponentu: | maks. 12 mm |
| Szybkość montażu: | 17000 cph (optymalnie); IPC9850: 12000 CPH | Masa netto: | 520 kg |
| High Light: | 6 głowic SMT Maszyna typu pionowego,automatyczna zmiana dyszy SMT,automatyczna zmiana dyszy sprzęt SMT |
||
Wysoka dokładność 6 głowic SMT Pick and Place Machine CHM-750
Typ pionowy, automatyczna zmiana dyszy, serwomotor, śruba kulowa
Nowy zaktualizowany model z inteligentnym oprogramowaniem
Opis:
To jest CHM-750, bardzo dokładna i wydajna maszyna typu „pick and place”, wydana przez Charmhigh w 2021 roku.
To jest CHM-750 ma 6 głowic i 50 gniazd podających, obsługuje podajnik elektryczny i pneumatyczny Yamaha oraz podajniki w sztyfcie z elementami rurowymi, automatyczną korektę elementów wybierania, 6 głowic z możliwością obrotu o 360 stopni, automatyczne pozycjonowanie poprzez rozpoznawanie punktu znacznika dla wysokiej dokładności montażu, zintegrowana obsługa z wbudowanym komputerem przemysłowym.
CHM-750 Główne cechy:
1. Numer modelu: CHM-750
2. Marka: Charmhigh
3. Główna konfiguracja: typ pionowy + automatyczna dostawa PCB z 3-sekcjami + 6 głowic 50 podajników + serwosilnik + automatyczny zmieniacz dysz + śruba kulowa + prowadnica liniowa + 9 kamer + zupełnie nowe inteligentne oprogramowanie
4. Podajnik: 2 opcje: podajnik elektryczny Yamaha / podajnik pneumatyczny (podajniki do nabycia osobno)
5. Maksymalna powierzchnia PCB: 400*350mm;Maksymalna wysokość elementu: 12 mm
6. W zestawie z komputerem, klawiaturą i myszą z systemem Windows
7. Komponent: 0201, 0402-5050, SOP, QFN, TQFP, BGA... itp.
8. Wymiary: 1280(L)*1190(W)*1470(H)mm, AC220V/110v (50/60Hz)
9. Czas realizacji: 7-10 dni roboczych
10. Dostawa: DHL/drogą powietrzną/morską/odbierz bezpośrednio z naszej fabryki/wyślij do magazynu w chinach
11. Metoda płatności: przelew bankowy (T/T)
12. Pakowanie: pudełko ze sklejki
Specyfikacje CHM-750:
| Wymiary | 1280 mm (L)×1190 mm (szer.)×1470 mm (wys.) |
| Waga | 520 kg |
| Zasilacz | AC220V (50Hz, jednofazowy), 2,8kW |
| Dopływ powietrza | 0,5 MPa ~ 0,7 MPa |
| Wytwarzanie próżni | Generator podciśnienia |
| Ilość głowic montażowych | 6 głów |
| Szybkość montażu |
17000 cph (optymalna) IPC9850: 12000 CPH |
| Dokładność montażu | ±60μmCK≥1,0(XY) |
| Wysokość komponentu | 12mm |
| Typ komponentu |
0201/0402/0603～5050/SOT/SOP/QFP/QFN/BGA itp. (rezystor/kondensator/dioda/trioda/LED/IC itp.) |
| Grubość PCB | 0,6 mm ~ 3,5 mm |
| Rozmiar PCB | 400 mm (dł.) x 350 mm (szer.) |
| Przenoszenie PCB | Automatyczne przenoszenie 3-sekcyjnej szyny |
| Zmiana dyszy | Automatyczna wymiana dysz (biblioteka dysz z 19 otworami) |
| System sterowania |
Wbudowany komputer przemysłowy (system Windows) wyposażone w monitor, klawiaturę i mysz |
| Układ napędowy | oś X&Y napędzana serwomotorami (oś Y podwójnymi silnikami);przyjęcie elastycznego przyspieszania i zwalniania po krzywej S |
| System transmisji | Śruba kulowa + prowadnica liniowa (oś Y z podwójnymi śrubami) |
| System zywieniowy |
50 sztStandardowe pneumatyczne/elektryczne stosy podajników Yamaha 8 mm (nadaje się również do tacy IC i podajnika w sztyfcie) |
| System wizyjny |
Aparat fotograficzny x6 (odpowiedni rozmiar komponentu: 16 mm x 16 mm); Kamera ICx1 (odpowiedni rozmiar komponentu: 36mmx36mm); Zaznacz kamerę x 2 |

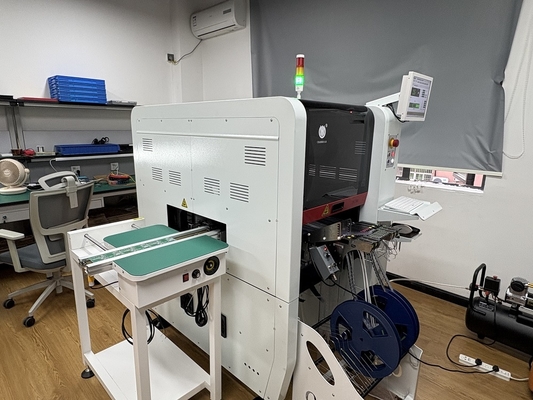

100% prawdziwe zdjęcia:
Z każdej strony 25 sztuk podajników, łącznie 50 sztuk obsługiwanych podajników taśm: (podajnik elektryczny Yamaha + pneumatyczne oba odpowiednie)
Podajnik 8/12/16/24/32 mm, podajnik w sztyfcie, obsługiwana taca IC, należy zakupić osobno.
Automatyczna zmiana dyszy: (19 otworów)
6 głowic z dyszami Samsung:
Ulepszony idealny model 6 głowic, mile widziane zapytanie.
Wysokie światło:Inteligentne nowe oprogramowanie + automatyczna zmiana dyszy + IPC9850 12000 CPH + wgkwas moczowyCK ≥1,0 (XY)
Proszę zanotować:
Maszyna typu pick and place jest kompletna ze wszystkimi akcesoriami zawartymi w pakiecie, podajniki należy zakupić osobno oraz przygotować kompresor z rurą o średnicy zewnętrznej 10mm (dostarczającą powietrze do podajników pneumatycznych), wkładając rurkę z tyłu maszyny.
Kup tę maszynę z ufnością.
Ciesz się swoją maszyną typu pick and place!
Dlaczego warto wybrać Charmhigh?
1. Profesjonalny projekt i oszczędność miejsca.
2. Przyjazna dla użytkownika obsługa, nie ma potrzeby profesjonalnego inżyniera SMT, urządzenie podstawowe
3. Jedna maszyna - Zintegrowane działanie, nie wymaga dodatkowej pompy ani komputera ani żadnych urządzeń pomocniczych.
4. Ekonomiczne, zmniejsz wydatki na posiadanie profesjonalnej, w pełni automatycznej linii produkcyjnej SMT.
5. Zmiana wymiany maszyny jest bardzo wygodna, łatwa do samodzielnego naprawienia.
6. Ekspres międzynarodowy z usługą „od drzwi do drzwi”, dostawa w ciągu 6-8 dni roboczych.
7. Specjalnie do badań laboratoryjnych i rozwoju, aby chronić własny projekt i patent.
8. Jedna maszyna równa 5 lutownicom, znacznie bardziej wydajna niż praca ręczna, łatwa w zarządzaniu i oszczędna.Dobre do produkcji małoseryjnej.
9. Charmhigh to dostawa fabryczna, wszystkie nasze części maszyn są badane i produkowane przez nas samych.Części zamienne po serwisie nigdy się nie kończą.
10. Charmhigh jest profesjonalnym producentem maszyny SMT Pick and Place od pierwszego p&p wydanego w 2011 roku. Całe badane przez nas oprogramowanie zapewniało dobrą obsługę posprzedażną.
Serwis i gwarancja:
Kompletna maszyna posiada okres gwarancji 1 rok od momentu zakupu oraz serwis dożywotni.
Zawsze zapewniamy części zamienne do maszyny, bezpośrednią dostawę fabryczną z gwarancją.
Zapewniamy wsparcie online w zakresie pytań i odpowiedzi oraz rozwiązywania problemów i porad technicznych.
Zapewniamy indywidualną obsługę posprzedażną.Każda maszyna w 100% przetestowana dobrze przed wysyłką.
