Szczegóły Produktu:
|
| Heads: | 6pcs(comes with Automatic nozzle change (19-hole nozzle library) | Max PCB size: | 350mm(L)x300mm(W) |
|---|---|---|---|
| Feeder: | Support 50pcs NXT Electric Feeder | Precision: | (xy)+30μm, CPK≥1.0 (X Y) |
| Dimension: | 890 (L) * 1450 (W) * 1500 (H) mm | Cameras: | 6pcs small cameras+1 big camera+2 mark cameras |
| Voltage: | AC220V (50Hz, single phase), 1.8kW | Components: | 0201/0402/0603-5050/SOT/SOP/QFP/QFN/BGA, etc. (resistor/capacitor/diode/triode/LED/IC, etc.) |
| PCB Conveying: | 3-section-rail automatic conveying | Component Height: | max 12mm |
| Mounting Speed: | 27800cph (optimal) | Net weight: | 900kg |
| Podkreślić: | 6 głowic SMT Maszyna typu pionowego,automatyczna zmiana dyszy SMT,automatyczna zmiana dyszy sprzęt SMT |
||

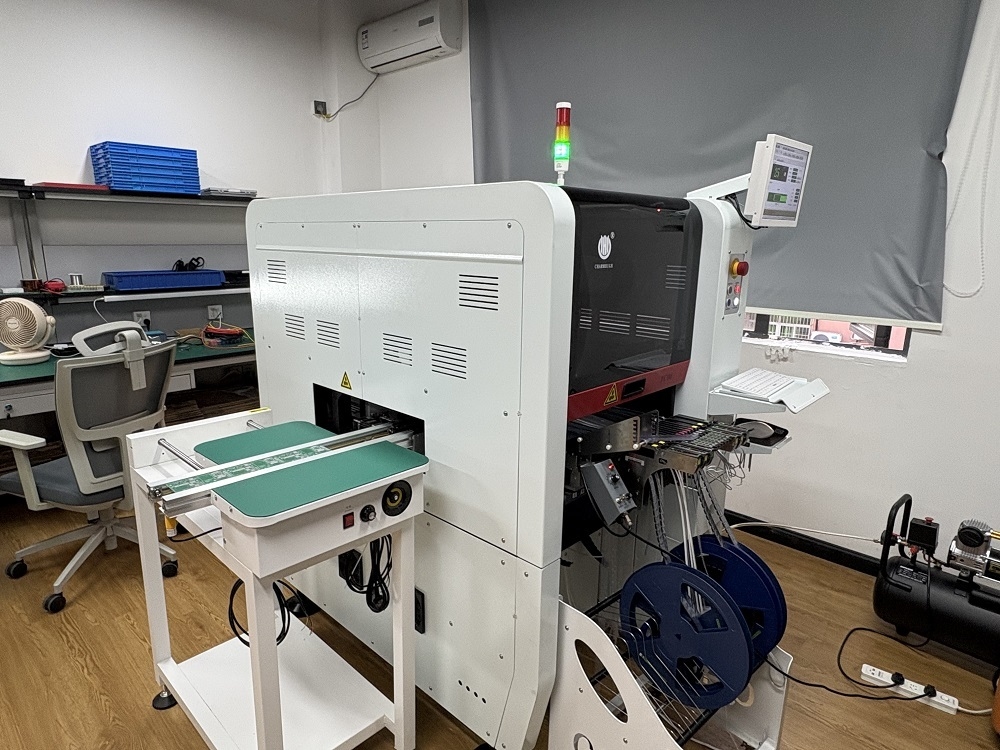

6 głów SMT Pick and Place Machine Charmhigh TC06Zintegrowana platforma żeliwa
Kompaktowe i wysokiej precyzji rozwiązanie SMT, najlepsze dla 01005 i składnika o cienkiej ściśleści
Najlepsza maszyna do zbierania i umieszczania dla początkujących
Maszyna Charmhigh TC06 SMT pick & place oferuje niezawodne montaż PCB z precyzyjnym umieszczeniem, łatwą obsługą i przystępną ceną dla producentów elektroniki./Przeprowadza skomplikowane montaż PCB /z dokładnością, idealny dla małych i średnich fabryk elektroniki.
Ma zintegrowaną platformę z żeliwa, pracuje bardzo stabilnie.
Charmhigh TC06 jest idealny dla początkujących i profesjonalistów, którzy potrzebują niezawodnej maszyny do montażu PCB z precyzyjnymi komponentami i wysoką wydajnością.
TC06 Główne cechy:
1Numer modelu: TC06
2/ Marka: Charmhigh
3Główna konfiguracja:Całkowicie automatyczne w linii + automatyczna dostawa PCB + 6 głów 50 podkładek +(xy) + 30 μm,CPK>1.0 + oś X&Y napędzana przez serwomotor Panasonic + automatyczny wymiennik dyszy + 9 kamer + śrubka naziemna i przewodniki liniowe +Kompensacja cieplna + optymalna prędkość: 27800CPH
4. Podsycacz: Podsycacz Fuji Electric (zakup oddzielnie)
5. Powierzchnia PCB: 350 mm ((L) * 300 mm ((W)
6. Wyposażony w komputer i klawiaturę i mysz z systemem Windows
7Komponent: 01005/ 0201/ 0402 / 0603-5050/ dioda/ trioda/ SOP/ QFP/ QFN/ BGA/ LED... do maksymalnie 36*36mm IC
8Wymiary: 890 (L) * 1450 (W) * 1500 (H) mm, AC220V (50hz, pojedyncza faza); Masa netto: 900kg
9Czas realizacji: 5-7 dni roboczych
10. Dostawa: drogą morską / odbiór z naszej fabryki bezpośrednio / wysłanie do magazynu w Chinach
11. Sposób płatności: przelew bankowy (T/T)
12. Opakowanie: skrzynka ze sklejki
Parametry Charmhigh TC06:
| Wymiary |

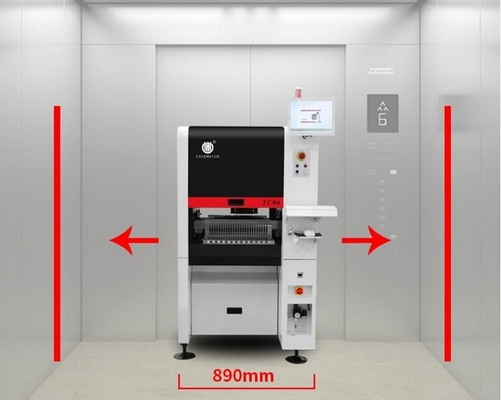

890mm(L) x1450mm(W) x1500mm(H)
|
| Waga | 900 kg |
| Zasilanie | AC220V (50Hz, jednofazowa), 3kW |
| Zaopatrzenie w powietrze | 00,5 MPa ~ 0,7 MPa |
| Wytwarzanie próżni | Wbudowana pompa próżniowa |
| Ilość głowy montażowej | 6 |
| Prędkość montażu | 27800hp (optymalnie) |
| Zwiększona dokładność | (xy) + 30 μm, CPK≥1.0 |
| Wysokość części | ≤ 12 mm |
|
Typ komponentu Zakres składników |
-Wykluczenie kondensatora rezystorowego, dioda cylindryczna, aluminium - W rozmiarze cali.01005 do 36*36 mm, a większe elementy montażu |
| Grubość PCB | 00,6 mm do 3,5 mm |
| Rozmiar PCB | 350 mm ((L) x 300 mm ((W) |
| Przekazywanie PCB | Automatyczne przenośniki 3-sekcyjne, urządzenie wspierające PCB |
| Zmiana dyszy | Automatyczna zmiana dyszy (biblioteka dyszy z 19 otworami) |
| System sterowania | Komputer przemysłowy wbudowany (system Windows) wyposażone w monitor, klawiaturę i mysz |
| System napędowy |
Oś X&Y napędzana przezSilniki serwo Panasonic |
| System transmisji | Śruby uziemieniowe + Przewodniki liniowe |
| System odżywiania | 50 NXT 8 mm standardowych zestawów z podkładkami (odpowiednie również dla tacy IC i podkładki) |
| System widzenia | Kamery "fly camera" x 6 (w stosownych rozmiarach części: 16mmx16mm); kamera IC x 1 (dostosowany rozmiar części: 36mmx36mm); Kamera oznaczona x 2 |
Charmhigh kanał YouTube: https://www.youtube.com/@KimiLiuCharmhigh/videos
TC06 Wideo robocze, montaż 01005: https://www.youtube.com/watch?v=jmGMTdvt9FY

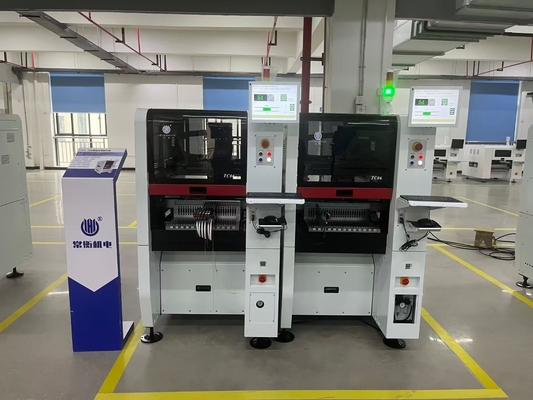

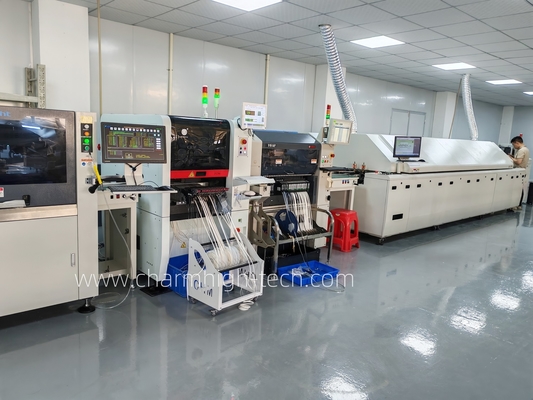

TC06+Yamaha YS12 pracujące razem: /Szczegółowe informacje:
Każda strona 25 sztuk, łączna 50 sztuk z napędem: (NXT elektryczny zasilacz
8/12/16/24/32/44/56mm, żywiciel wibracji, podtrzymany tacą IC, zakup oddzielny.
Automatyczna zmiana dyszy: (19 otworów)
Odpowiedzi klientów, dobre dla nowych przedsiębiorstw:
Lista części:
| Pozycja | Ilość | Pozycja | Ilość |
| TC06 Maszyna do zbierania i umieszczania | 1 | Olej smarowy | 1 |
| Węzły | 8 | Filtr | 4 |
| Skrzynka narzędziowa | 1 | Szybki złącze | 1 |
| Karta gwarancyjna | 1 | Podkładka myszy | 2 |
| Podręcznik | 1 | Kabel zasilania | 2 |
| Raport z badań | 1 | Klawiatura | 1 |
| Szczotka | 1 | Podkładka myszy | 1 |
| Pincetka | 1 | LCD | 1 |
Uwaga:
Maszyna do zbierania i umieszczania jest kompletna ze wszystkimi akcesoriami zawartymi w opakowaniu,trzeba kupić podajniki oddzielnie i trzeba przygotować sprężarkę z rurą o średnicy zewnętrznej 10 mm (dostawy powietrza do podajników, próżni głowicy, zatyczki PCB...), wprowadzając rurę z tyłu maszyny.
Proszę kupić tę maszynę z ufnością.
Dlaczego wybrałeś Charmhigh?
1Profesjonalny projekt i zaoszczędzony pokój.
2- przyjazna obsługa, brak potrzeby profesjonalnego inżyniera SMT, urządzenie początkowe
3Jedna maszyna - zintegrowana obsługa, bez potrzeby dodatkowej pompy lub komputera lub jakiejkolwiek usługi pomocniczej.
4. Kosztowo efektywne, zmniejszyć wydatki na posiadanie profesjonalnej pełnej automatycznej linii produkcyjnej SMT.
5. Jest to bardzo wygodne do zmiany wymiany maszyny, łatwe do naprawy przez siebie.
6Międzynarodowy ekspres z usługą od drzwi do drzwi, 6-8 dni roboczych dostawy.
7Szczególnie do badań laboratoryjnych i rozwoju, do ochrony własnego projektu i patentu.
8Jedna maszyna równa się 5 pracownikom lutowniczym, znacznie wyższa wydajność niż praca ręczna, łatwe zarządzanie i oszczędność kosztów.
9Charmhigh jest dostawcą fabrycznym, wszystkie nasze części maszynowe są badane i produkowane przez nas samych.
10. Charmhigh jest profesjonalnym producentem maszyny SMT Pick and Place od czasu pierwszego p&p wydanego w 2011 roku. Wszystkie oprogramowanie zbadane przez nas samych, zapewniają dobrą usługę posprzedażną.
Serwis i gwarancja:
Kompletna maszyna ma okres gwarancji 1 rok od momentu zakupu i dożywotniego serwisu.
Zawsze dostarczamy części zamienne maszyny, bezpośrednie dostawa z gwarancją.
Zapewniamy online wsparcie w zakresie pytań i odpowiedzi, rozwiązywania problemów oraz doradztwo techniczne.
Zapewniamy jedno-do-jednego obsługę posprzedażną.Każda maszyna była w 100% przetestowana przed wysyłką.
