Szczegóły Produktu:
|
| Heads: | 4-head | Max PCB size: | 450mm*300mm |
|---|---|---|---|
| Feeder: | Support 50pcs YAMAHA CL Feeder/Electric Feeder | Precision: | (XY) ±0.05mm; CPK≥1.0 |
| Dimension: | 1280(L)*1190(W)*1050(H) mm | Cameras: | 6pcs small camerea+1 big camera+2 mark camera |
| Motor: | Panasonic servo motor | Components: | 0201, 0402~5050, SOP, QFN, BGA, PLCC, LED |
| Net weight: | 310kg | Auto change nozzle: | Yes, with nozzle library 19-hole |
| Podkreślić: | Charmhigh SMT Pick and Place Machine,4 głowice SMT Pick and Place Machine,uchwyt do montażu chipów Charmhigh smt |
||
Charmhigh CHM-650 Advanced SMT Pick and Place Machine 4 głowice 50 podajników
CHM-650 Główne cechy:
1Numer modelu: CHM-650
2/ Marka: Charmhigh
3Główna konfiguracja: Typ desktopu + automatyczna dostawa PCB + 4 głowice 50 zasilaczy + serwomotory Panasonic + automatyczna zmiana dyszy + śruby kulkowej + liniowy tor kierowniczy + 7 kamer + zaktualizowane inteligentne oprogramowanie
4. Podsycacz: 2 opcje: Yamaha podsycacz elektryczny / podsycacz pneumatyczny (podsycacze zakupione oddzielnie)
5Maksymalna powierzchnia PCB: 400 * 350 mm; Maksymalna wysokość części: 12 mm
6. Wyposażony w komputer i klawiaturę i mysz z systemem Windows
7. składnik: 0201, 0402-5050, SOP, QFN, TQFP, BGA... itp.
8Wymiar: 1280 (L) * 1190 (W) * 1050 (H) mm, AC220V (50/60Hz)
9Czas realizacji: 3-5 dni roboczych
10Dostawa: pociągiem / lotem / morzem / odbiór bezpośrednio z naszej fabryki / wysyłka do magazynu w Chinach
11. Sposób płatności: przelew bankowy (T/T)
12. Opakowanie: skrzynka ze sklejki
Video z YouTube:
Wymagania w odniesieniu do urządzeń, w których jest stosowany system CHM-650
/PdjjR7lc56Q
Zestaw CHM-650:
/Hk0rwxEVXf8
CHM-650 wideo robocze od bułgarskiego klienta:
Wydarzenia:
Prawdziwy ujęcie CHM-650 4 głowy wybierać i umieścić robota w fabryce:
Wydany w dniu 31 grudnia 2015 r.
| Specyfikacje CHM-650 | |

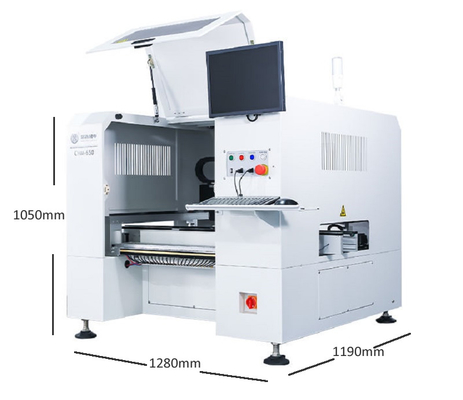

| Wymiary | 1280mm(L) x1190mm(W) x1050mm(H) |
| Waga | 310 kg |
| WładzaDostępność | AC220V (50Hz, 1 faza), 2,1 kW |
| Zaopatrzenie w powietrze | 00,5MPa ~ 0,7MPa |
| Wytwarzanie próżni | Generator próżniowy |
| Głowa montażowa | 4 Głowy |
| Prędkość montażu | 9000cph (optymalnie) |
| Zwiększona dokładność | (XY) ±0,05 mm;CPK≥1.0 |
| Dokładność kontroli | 5 μm |
| Wysokość części | 12 mm |
| Typ składnika |
0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA itp. (rezystor/kondensator/dioda/trioda/LED/IC itp.) |
| Grubość PCB | 00,6 mm do 3,5 mm |
| Rozmiar PCB | 400 mm ((L) x 350 mm ((W) |
| Przekazywanie PCB | Automatyczne przenośniki trójprześcienowe |
| Zmiana dyszy | Automatyczna zmiana dyszy (biblioteka dyszy z 19 otworami) |
| System sterowania |
Komputer przemysłowy wbudowany (system Windows) wyposażone w monitor, klawiaturę i mysz |
| System napędowy | Oś X&Y napędzana przez serwomotory; przyjmowanie elastycznego przyspieszenia i opóźnienia w krzywej S |
| System transmisji | Śruby kulkowe + przewodnik liniowy |
| System odżywiania |
50 szczelin dla standardowych podkładników pneumatycznych/elektrycznych Yamaha o średnicy 8 mm (odpowiednie również dla tacy IC i podkładki) |
| System widzenia |
Przegląd kameryx4 (w stosownych przypadkach wielkość części:16 mmx16 mm); IC camerax1 (w stosownych rozmiarach części:36 mmx36 mm); Znak kamerax2 |
Cecha of Maszyna do montażu CHM-650 SMT

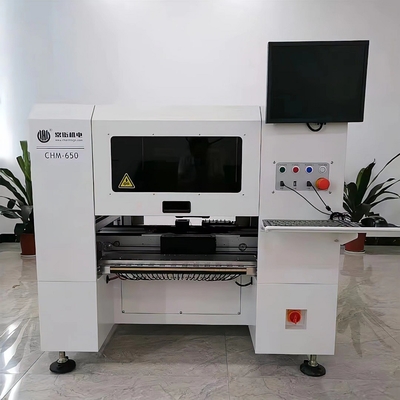

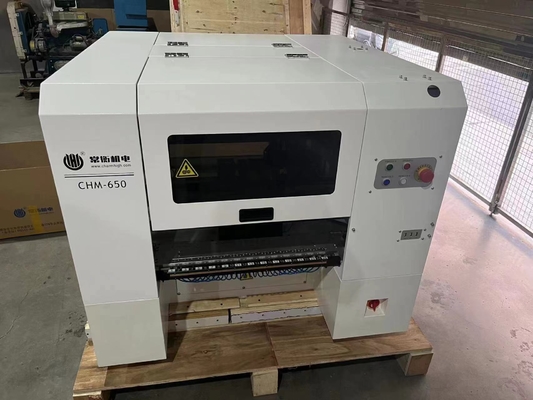

100% prawdziwe zdjęcia:
Każda ze stron 25 sztuk, w sumie 50 sztuk z napędem taśmowym: (Yamaha elektryczny napęd + pneumatyczny odpowiedni)
8/12/16/24/32/44mm podnośnik, palnik podnośnik, IC tacy wspierane, te części muszą być zakupione osobno.

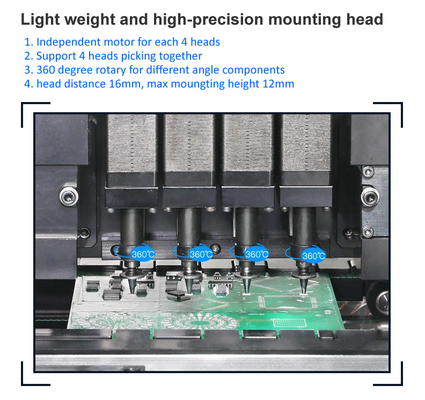

4 głowice z dyskami Samsung:
Uwaga:
Maszyna do zbierania i umieszczania jest kompletna ze wszystkimi akcesoriami zawartymi w opakowaniu.
Należy zakupić oddzielnie podkładki i przygotować sprężarkę z rurą o średnicy zewnętrznej 10 mm (dostęp powietrza do podkładek, ANC, zatykacz PCB...)
Wprowadzenie rury z tyłu maszyny.
Proszę kupić tę maszynę z ufnością.
Serwis i gwarancja:
Kompletna maszyna ma okres gwarancji 1 rok od momentu zakupu i dożywotniego serwisu.
Zawsze dostarczamy części zamienne do maszyn, fabryczne, niezawodne, bezpośrednie dostawy.
Zapewniamy online wsparcie w zakresie pytań i odpowiedzi, rozwiązywania problemów oraz doradztwo techniczne.
Każda maszyna 100% przetestowana przed wysłaniem.
