Szczegóły Produktu:
|
| Podajnik taśmy: | 1-58 sztuk | Umieść głowę: | 2 głowy |
|---|---|---|---|
| Prędkość: | Wizja na: 2800cph | Precyzja: | 0,025 mm |
| Potrzebujesz zewnętrznego komputera!: | Tak, z systemem windows 7/10 | Rozmiar PCB: | 10 * 10 mm ~ 345 mm (dł.) * 360 mm (szer.) |
| Podróż osi XYZ: | 400mm(X)*460mm(Y)*15mm(Z) | Najwyższy składnik: | 5mm |
| Grubość PCB: | 0,6 ~ 3,5 mm | Rodzaj: | Maualnie |
| Podkreślić: | Benchtop SMT Pick and Place Machine,CE Desktop Smt Machine,Desktop Smt Machine Dwustronna |
||

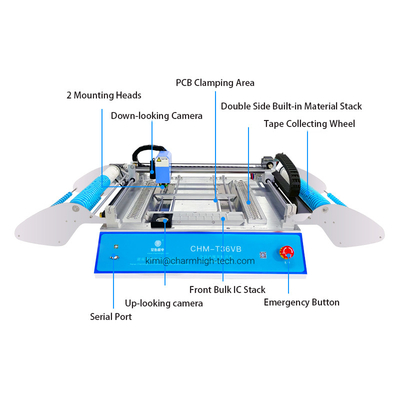

Urokwysoki(CHMT36VB)Model ekonomiczny maszyny do pobierania i układania stołu SMT, zaktualizowany odCHMT36VA
Zewnętrzne sterowanie komputerem, system Windows, podwójna strona58 podajników, 2 kamery wizyjne,
Dobry dokładny składnik min 0402, umieść największy układ scalony 22 * 22 mm, język angielski, 220 v 110 v
Dane techniczne:
| Model | CHM-T36VB |
| Obszar PCB | 10mm*10mm-345mm*360mm |
| Oś XY Podróż | 420*460mm |
| Zakres ruchu osi Z | 15mm |
| Głowice rozmieszczania | 2 szt. |
| Podajniki |
8mm=44szt, 12mm=8szt, 16mm=2szt, 24mm=2szt, |

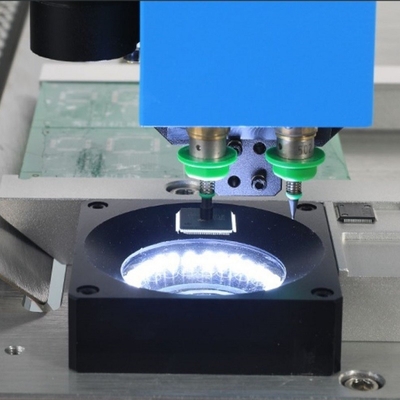

| System wizyjny | Podwójne kamery (kamery w górę iw dół) |
| Prowadzić | Układ napędowy serwonapędu krokowego z zamkniętą pętlą, upewnij się, że nigdy nie zgubisz kroku |
| Wykrywanie samopowrotu osi Z | Tak, zapobiega pękaniu dysz |
| Pociągnij zawleczkę samopowrotu | TAk |
| Metoda wykrywania wycieku materiału | Wykrywanie próżni, wykrywanie wizji |
| Szybkość montażu | 4000 cph (bez wizji);2800 cph (wizja włączona) |
| Dokładność montażu | ±0,025mm |
| składniki | 0402-5050,SOP,QFN,QFP (szerokość taśmy: 8MM,12MM,16MM,24MM) |
| Wymiar maszyny | dł. 1310 mm * szer. 710 mm * wys. 340 mm |
| Pompa próżniowa | -92KPA (2 szt., wbudowany, wyciszony) |
| Zewnętrzne źródło powietrza | Nie ma potrzeby (wbudowana wyciszona pompa próżniowa maszyny 2 szt.) |
| Komputer zewnętrzny | Tak (oprogramowanie kompatybilne z windows7,windows10) |
| Napięcie | 220V (110V), 50Hz/60Hz |
| Waga netto | 50kg |
| Waga brutto | 80kg |
CHMT36VB Opis:
CHMT36VB jest zaktualizowany z modelu chmt36va, który ma jeszcze jeden podajnik boczny, chmt36va ma 29 podajników po lewej stronie, chmt36vb ma podajniki lewy i prawy, łącznie 58 sztuk.Wielu klientów polubiło nasz model chmt36va i poprosiło o więcej podajników, więc zbadaliśmy zaktualizowany model.
Klienci używają go do produkcji różnych wzorów, od 50 do 100 sztuk na jeden strzał.Działa bardzo dobrze w przypadku niskonakładowych i wysokowydajnych projektów typu 0402, 0603.
Pozwala to użytkownikowi pobrać plik Eagle BRD i wyprowadzić plik receptury, którego oczekuje CHMT36VA.To znacznie skraca czas konfiguracji maszyny.
Bezpośredni zakup online odSklep Aliexpress:
https://www.aliexpress.com/store/1100483886
Kup bezpośrednio odsklep internetowy:
https://www.charmhigh-smt.com/
Przemysł aplikacji:
Przemysł AGD, branża samochodowa, energetyka, branża LED, branża bezpieczeństwa, instrumentów i liczników, branża telekomunikacyjna, branża inteligentnego sterowania, branża Internetu rzeczy (IOT) i przemysł wojskowy itp.

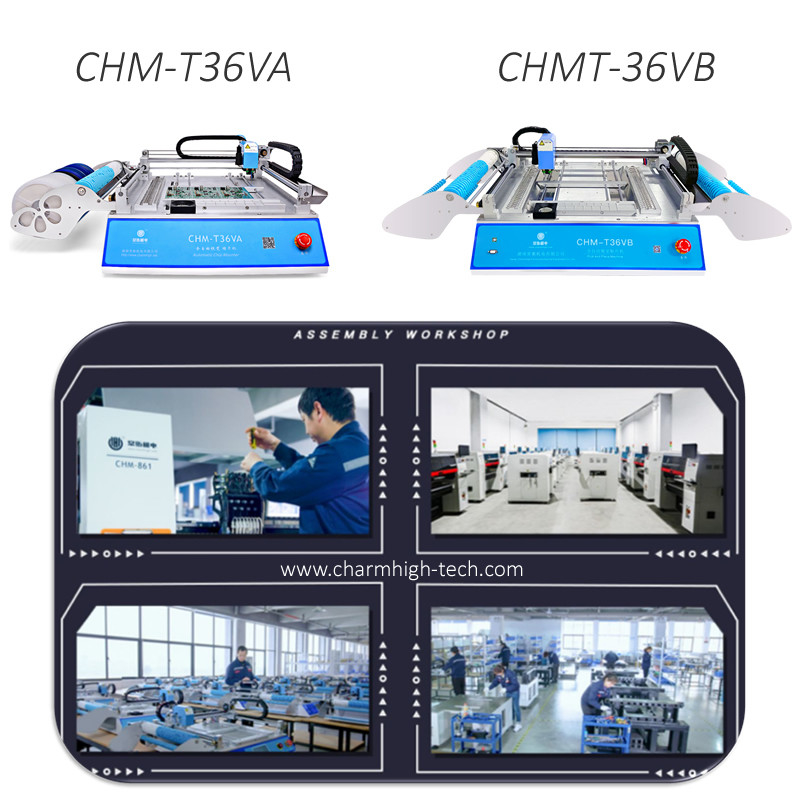

chmt36vb Zaktualizowano z chmt36va:
Oto link do modelu CHMT36VA w celach informacyjnych:
https://www.charmhigh-tech.com/wyprzedaz-8099321-chm-t36va-kamery-dual-vision-smt-pick-and-place-machine-chmt36va.html
Standardowe akcesoria do CHMT36VB (trzeba samodzielnie przygotować zewnętrzny komputer):
1) Maszyna Pick and Place CHMT36VB 1
2) Dysze Juki łącznie 4 sztuki (rozmiar 503, 504, 505, 506)
3) Sterownik USB 8G 1 (oprogramowanie zawarte w sterowniku USB)
4) Przewód zasilający 1
5) Pociągnij igłę 2
6) Elektromagnes dla igły pociągowej 1
7) Pozycjonowanie kamery dostosuj czarną tablicę 1
8) Klucz imbusowy 6
9) Pęsety 1
10) Pędzel 1
11) Pióro do ekranu dotykowego 1
12) Oprawa do tacy IC 4
13) Smar 1
14) instrukcja obsługi w języku angielskim 1
Serwis i gwarancja:
Kompletna maszyna posiada okres gwarancji 1 rok od momentu zakupu oraz dożywotni serwis.
Zawsze zapewniamy części zamienne do maszyn, fabryczne niezawodne dostawy bezpośrednie.
Zapewniamy online Q/A oraz pomoc w rozwiązywaniu problemów i doradztwo techniczne.
Zapewnij jedną do jednej usługi posprzedażnej.Każda maszyna w 100% przetestowana na długo przed wysyłką.
