Szczegóły Produktu:
|
| PCB max Clamping area: | 400mm(L)×300mm(W) | Feeder: | 50pcs Yamaha Feeders (pneumatic & electric feeder) |
|---|---|---|---|
| Operation system: | Windows (comes with PC and keyboard mouse) | Fiducial calibration: | Auto calibrate Mark point |
| Component height: | 12mm | Mounting speed: | 6000 cph (ideal) |
| Net weight: | 190kg | Nozzle: | Auto nozzle changer with 13pcs nozzle library |
| Podkreślić: | 12mm Maszyna do montażu komponentów PCB,6000cph Maszyna do montażu komponentów PCB,Maszyna do montażu SMT PCB |
||
Idealny i ekonomiczny4 głowice, 50 podajnikówMaszyna do montażu komponentów PCB 220V

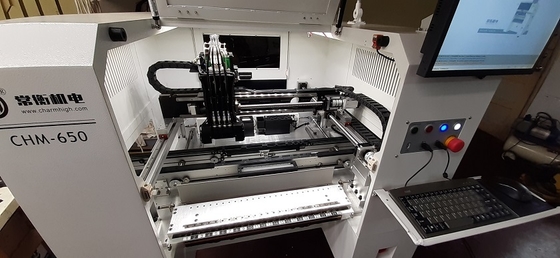

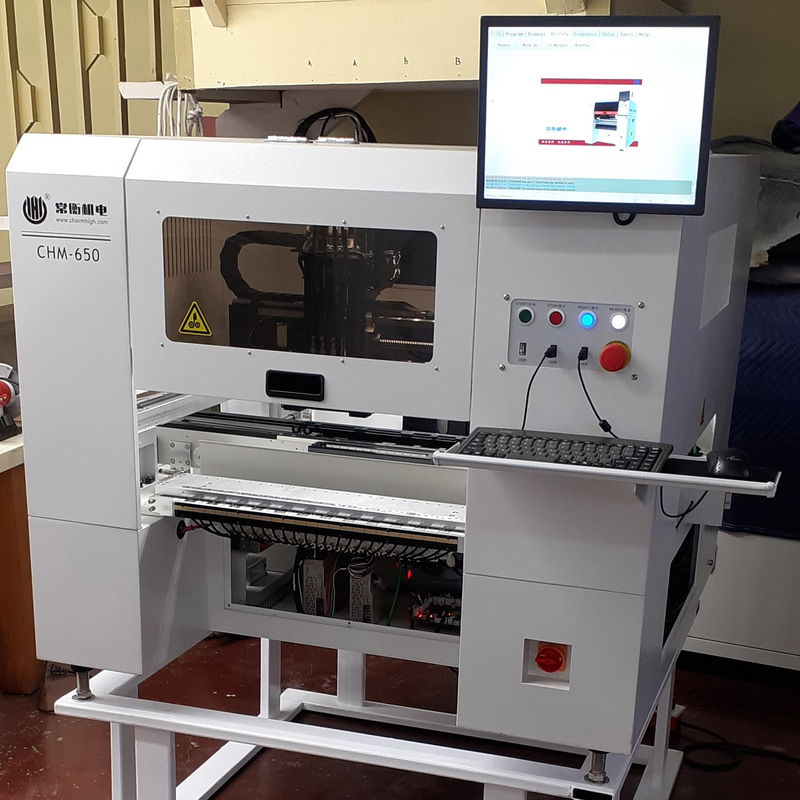

Maszyna CHM-650 SMT Pick and Place, dobra do precyzyjnej, małoseryjnej produkcji SMT
z automatyczną wymianą dysz, nie ma potrzeby ręcznej wymiany dysz, praca zuniwersalnymi podajnikami Yamaha
Film z pracy na YouTube:
Montaż CHM-650 0201 0402 TQFP 128pin:
https://youtu.be/PdjjR7lc56Q
Montaż mieszany CHM-650:
https://www.youtube.com/watch?v=Hk0rwxEVXf8
Film z pracy CHM-650 od bułgarskiego klienta:
https://www.youtube.com/watch?v=50mu2rlPrrc
Realne ujęcie robota CHM-650 pick and place z 4 głowicami w fabryce:
https://www.youtube.com/watch?v=R6UZqwV8Zvc
| Specyfikacje CHM-650 | |
| Wymiary | 1280mm(L)x1190mm(W)x1050mm(H) |
| Waga | 310kg |
| ZasilanieAC220V (50Hz, 1 faza), 2.1kW | Dopływ powietrza |
| 0.5MPa ~ 0.7MPa | Wytwarzanie próżni |
| Generator próżni | Głowica montażowa |
| 4 głowice | Prędkość montażu |
| 9000cph (optymalna) | Dokładność montażu |
| (XY) ±0.05mm; | CPK≥1.0Dokładność sterowania |
| 5μm | Wysokość komponentu |
| 12mm | Typ komponentu |
| 0201 |
/0402/0603~5050/SOT/SOP/QFP/QFN/BGA, itp.(rezystor/kondensator/dioda/tranzystor/LED/IC, itp.) Grubość PCB |
| 0.6mm~3.5mm | Rozmiar PCB |
| 400mm(L)x350mm(W) | Transport PCB |
| 3-sekcyjna szyna automatycznego transportu | Wymiana dysz |
| Automatyczna wymiana dysz | (biblioteka dysz 19-otworowa)System sterowania |
| Wbudowany komputer przemysłowy (system Windows) |
wyposażony w monitor, klawiaturę i mysz System napędowy |
| Oś X&Y napędzana silnikami serwo; zastosowanie elastycznego przyspieszenia i hamowania krzywą S | System transmisyjny |
| Śruba kulowa + prowadnica liniowa | System podawania |

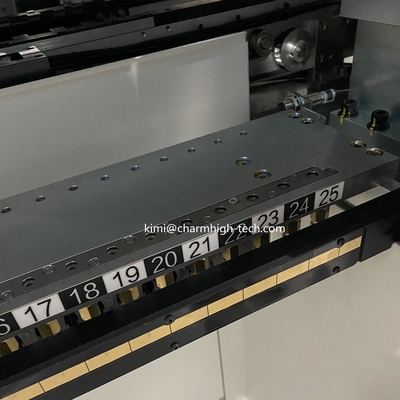

| 50 gniazd standardowych pneumatycznych/elektrycznych podajników Yamaha 8mm |
(również odpowiednie dla tacek IC i podajników sztyftowych) System wizyjny |
| Aparat migawkowy x4 (dotyczy rozmiaru komponentu: |
16mmx16mm);Aparat Mark x2 36mmx36mm);Aparat Mark x2 CHM-650 mała i precyzyjna maszyna SMT pick and place, wsparcie dla masowej produkcji 0201: |
Najważniejsze:
1. Automatyczna wymiana dysz, nie trzeba ręcznie wymieniać dysz, bardzo wygodne!
2. Mocny system kamer wizyjnych, zaktualizowane kamery z większą dokładnością, IC umieszczane dokładniej, a minimalny komponent 0201.
3. Wysoka konfiguracja z inteligentnym oprogramowaniem, dłuższa żywotność, Charmhigh zapewnia mocniejsze części mechaniczne.
Praca ze standardowymi uniwersalnymi podajnikami Yamaha (do nabycia osobno):
Opcja:
1. Podajnik elektryczny 8mm/ 12mm /16mm /24mm /32mm /44mm
2. Podajnik pneumatyczny 8x4mm / 12mm/ 16mm / 24mm /32mm / 44mm
3. Podajnik wibracyjny
Opinie klientów:
Rekomendacja małej i precyzyjnej i ekonomicznej linii produkcyjnej SMT:
Proszę zanotować:
Kompletna maszyna ma okres gwarancji 1 roku od daty zakupu i dożywotni serwis.
Zawsze dostarczamy części zamienne do maszyn, bezpośrednie zaopatrzenie fabryczne z gwarancją.
Zapewniamy wsparcie w zakresie pytań i odpowiedzi oraz rozwiązywania problemów oraz doradztwo techniczne.
Zapewniamy indywidualną obsługę posprzedażną.
Każda maszyna w 100% przetestowana przed wysyłką.Wsparcie techniczne:
