Szczegóły Produktu:
|
| Maksymalny rozmiar PCB: | 350 mm (dł.) x 270 mm (szer.) (standard) | Podajnik: | 50 sztuk podajników Yamaha (podajnik pneumatyczny i elektryczny) |
|---|---|---|---|
| System operacyjny: | Windows (dostarczany z komputerem i myszą z klawiaturą) | Kalibracja odniesienia: | Automatyczna kalibracja Zaznacz punkt |
| Wysokość komponentu: | maks. 12 mm | Szybkość montażu: | 11500CPH(optimal); 11500CPH (optymalna); IPC9850:8850cph IPC9850:8850cph |
| Waga netto: | 200kg/310kg | Dysza: | Automatyczny zmieniacz dysz z biblioteką 13 sztuk dysz |
| Wymiar: | 1050 mm (dł.) x 1050 mm (szer.) x 885 mm/ 1360 mm (wys.) | Dokładność montażu: | (XY) ±0,06 mm CPK≥1.0 |
| Podkreślić: | BGA SMD Pick And Place Machine,0201 SMD Pick and Place Machine,QFN SMD Pick And Place Machine |
||
Mała i średnia ekonomiczna linia produkcyjna SMD do montażu płyt PCB Pełnoautomatyczna maszyna do wyboru i umieszczania SMT Charmhigh CHM-551, CPK≥1.0
Wysoka precyzja 4 głowice Charmhigh CHM551 PCB Pick & Place Machine 0201, QFN, BGA
Automatyczna maszyna do zbierania i umieszczania SMT, bardzo dobra do produkcji małych partii o wysokiej stabilności
Wprowadzenie:
Charmhigh CHM-551 to czterogłowa, szybka, precyzyjna, ogólnodostępna, automatyczna maszyna do zbierania i umieszczania materiałów SMT, wyposażona w zaawansowany mechanizm konfiguracji i doskonałą wydajność,i jego cena jest przystępna.Jest on stosowany w badaniach naukowych i rozwojowych oraz w małych i średnich produkcjach SMT i może szybko odzyskać koszty inwestycji. Niezależnie od tego, czy produkujesz małe partie, czy duże ilości, jest to najlepszy wybór.
CHM-551 katalog do pobrania:CHM-551 - Katalog.pdf

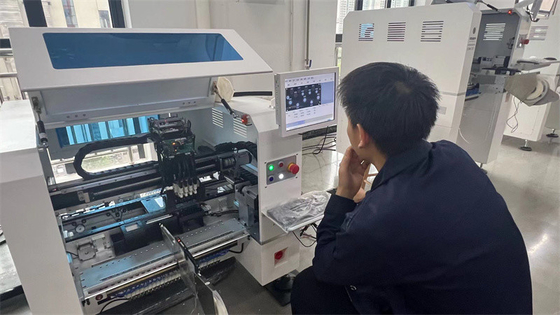

CHM-551 wideo z pracy od klienta:
Wydany w roku 2000 przez Komisję Europejską.
CHM-551 montaż 0201:
Wydarzenia:
Najważniejsze:
1. Wsparcie w badaniu CPK,CPK≥1.0, 0201 doskonały

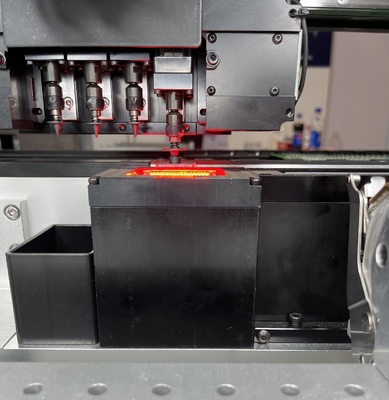

Silny system kamer wizualnych, zaktualizowane kamery z wyższą dokładnością, IC placecd bardziej dokładny i minimalny komponent 0201.
2. Automatyczna zmiana dyszy (13 zestawów biblioteki dyszy)
Automatyczna wymiana dyszy, nie musisz zmieniać dyszy ręcznie, bardzo wygodnie!
3Kompensacja cieplna
4Automatyczne przenoszenie PCB
Z automatycznym przenośnikiem PCB, zbudowałem małą linię produkcyjną SMT, wolne ręce!
5. Optymalna prędkość:11500CPH ; IPC9850:8850CPH
Przy tej prędkości, można wykonać średnią objętość pracy, z doskonałą stabilnością, pracując 15 godzin dziennie
6. SOprogramowanie Mart, wsparcie AI.
Szybkie programowanie, łatwe w obsłudze, szybki start tylko 1 godzinę.
| Specyfikacje CHM-551 | |
| Wymiary | 1050mm(L) x1050mm(W) x 885mm(H) / z podstawą: 1360mm |
| Waga | 200 kg / z podstawą: 310 kg |
| Zasilanie | AC220V (50Hz, jednofazowa) 1,5kw |
| Zaopatrzenie w powietrze | 00,5 MPa ~ 0,7 MPa |
| Wytwarzanie próżni | pompa próżniowa |
| Ilość głowy montażowej | 4 głowy |
| Prędkość montażu | 11500CPH (optymalnie);IPC9850: 8850cph |
| Zwiększona dokładność | (XY) ± 0,06 mm; CPK≥1.0 |
| Wysokość części | 12 mm |
| Typ składnika | 0201/0402/0603?? 5050/SOT/SOP/QFP/QFN/BGA itp. (rezystor/kondensator/dioda/trioda/LED/IC itp.) |
| Grubość PCB | 00,6 mm do 3,5 mm |
| Rozmiar PCB | 350 mm ((L) x 270 mm ((W) (standardowa); 600 mm ((L) x 350 mm ((W) (nieobowiązkowe) |
| Zmiana dyszy | Automatyczna zmiana dyszy (biblioteka dyszy z 13 otworami) |
| System sterowania | Komputer przemysłowy wbudowany (Windows) wyposażone w monitor, klawiaturę i mysz |
| System napędowy |
oś X&Y napędzana przez serwomotory; przyjmowanie elastycznego przyspieszenia i opóźnienia w krzywej S |
| System transmisji | Śruby kulkowe + przewodnik liniowy |
| System odżywiania | 50 Yamaha 8 mm standardowych pneumatycznych/elektrycznych zestawów z podkładkami (odpowiednie również dla tacy IC i podkładki) |
| System widzenia | Kamera zdjęciowa x4 (dostosowany rozmiar części: 14 mm × 14 mm); IC camerax1 (w stosownych rozmiarach części:25 mm × 25 mm); Znak kamerax2 |

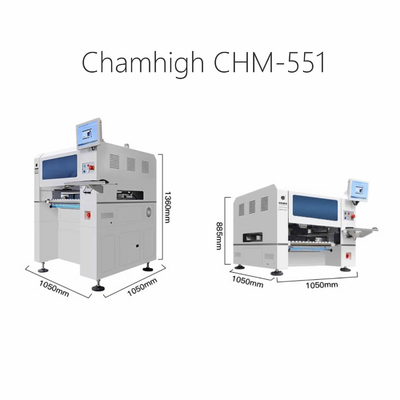

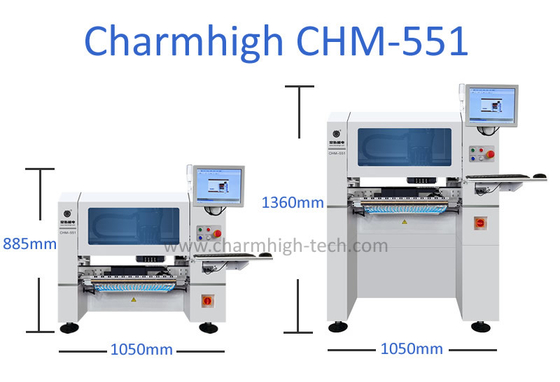

Mamy dwa rodzaje CHM-551, jeden na komputerze, drugi pionowy, możesz wybrać jeden z nich.
Uwaga: baza musi być zainstalowana w naszej fabryce przed wysyłką!
Solidna maszyna o ładnym wyglądzie:
Praca z uniwersalnym standardem Yamaha Feeders ((kup oddzielnie):
System zasilający: wykorzystanie elektrycznego/pneumatycznego zasilacza Yamaha, który jest ekonomiczny i stabilny.
Podsycacz wibracji (zastosowany do podsycania): wspiera podsycenie części rurowej.
Opcja:
1. 8mm/ 12mm / 16mm / 24mm / 32mm / 44mm elektryczny podajnik
2. 8x4mm / 12mm/ 16mm / 24mm / 32mm / 44mm pneumatyczny podnośnik CL
3. Podsycacz wibracji
CHM-551 Lista części
| Pozycja | Ilość | Pozycja | Ilość |
| Maszyna do zbierania i umieszczania | 1 | Pincetka | 1 |
| Węzły | 8 | Wewnętrzny szesokątny klucz | 1 |
| Skrzynka narzędziowa | 1 | Olej smarowy | 1 |
| Karta gwarancyjna | 1 | Filtr | 4 |
| Podręcznik | 1 | Szybki złącze | 1 |
| Raport z badań | 1 | Podkładka myszy | 1 |
| Szczotka | 1 | Kabel zasilania | 1 |
CHM-551CPK≥1.0Co to jest wykrywanie CPK?
CPK odnosi się do wskaźnika zdolności procesowych, jest to miara spójności i dokładności maszyny do zbierania i umieszczania w produkcji,Jeśli CPK jest wysoki, oznacza to, że maszyna jest naprawdę dobra w umieszczaniu komponentów dokładnie tam, gdzie muszą być.i może być więcej błędów w procesie montażu- Ja...t mówi nam, jak stabilna jest jakość maszyny podczas produkcji.
1 ≤ CPK < 1.33: normalne
CPK ≥ 1.33Doskonały.
Podsumowanie: CPK jest miarą, jak konsekwentna i dokładna jest maszyna do zbierania i umieszczania w produkcji.
Charmhigh CHM-551 wysoka opinię od klienta:
Charmhigh SMT, dostawa fabryczna, profesjonalny producent, szybka dostawa.
Charmhigh, najlepsza marka Chiense.
Charmhigh nowy park przemysłowy fabryka, badania i produkcja park:
Uwaga:
Maszyna do zbierania i umieszczania jest kompletna ze wszystkimi akcesoriami włączonymi do pakietu, maszyna gotowa do użycia!
Wystarczy przygotować zewnętrzny sprężar powietrza (dostęp powietrza do podkładek, próżni głowicowej, podkładek PCB, biblioteka automatycznej wymiany dyszy...).
Proszę kupić ten aparat z ufnością.
Cieszcie się z automatem!
Serwis i gwarancja:
Kompletna maszyna ma okres gwarancji 1 rok od momentu zakupu i dożywotni serwis.
Zawsze dostarczamy części zamienne do maszyn, bezpośrednie dostawy z fabryki z gwarancją.
Zapewniamy online wsparcie w zakresie pytań i odpowiedzi, rozwiązywania problemów oraz doradztwo techniczne.
Zapewniamy jedno-do-jednego obsługę posprzedażną.Każda maszyna była w 100% przetestowana przed wysyłką.
