Szczegóły Produktu:
|
| Moc operacyjna: | 6 kW | Moc rozruchowa: | 32kw |
|---|---|---|---|
| Ilość strefy ogrzewania: | góra8/dół8 | Powierzchnia grzewcza: | 2830*350mm (opcja: 400mm) |
| Z automatyczną szyną: | - Tak, proszę. | Czas na rozgrzewkę: | około 20 minut |
| Ze sterowaniem PC: | Tak, komputer przemysłowy Siemens | Strefa chłodzenia: | 2 |
| Wymiary: | 4200*750*1430mm | Waga netto: | 1000 kg |
| Podkreślić: | Kontrola PC Bezłowiowy pieczar z powrotem do płynu,PC8835 Bezłowiowy pieczar z powrotem napływający,PC8835 Awtomatyczny pieczarz do odtwarzania kolejowy |
||
PC8835 W pełni automatyczny piec do lutowania rozpływowego + sterowanie PC 8 stref temperaturowych (góra8+dół8)
Ekonomiczny piec do lutowania rozpływowego SMT bezołowiowego PC8835 / PC8840 maszyna do lutowania
2830*350mm, siatkaszerokość 350mm,8 stref 6KW Maszyna do lutowania i spawania
Pobierz katalog PC8835:
Piec do lutowania rozpływowego PC8835 - Instrukcja.pdf
Parametry techniczne dla PC8835
| Model |
PC8835 lub PC8840 (Sterowanie PC, góra8+dół8, szerokość 350mm (lub 400mm) |
| Parametr części grzewczej | |
| Strefa grzewcza | góra8 + dół8 |
| Długość grzania | 2830mm |
| Strefa chłodzenia | 2 |
| Parametr przenośnika | |
| Maks. szerokość PCB | Szerokość siatki 350mm (lub 400mm), regulacja szyny 250mm |
| Kierunek przenośnika | L→P (P→L.opcja) |
| Wysokość przenośnika | Siatka 880±20mm |
| System transportowy | Przenośnik taśmowy + Przenośnik szynowy |
| Prędkość przenośnika | 0-2000mm/min |
| Parametr sterowania | |
| Zasilanie | 5 przewodów 380V 50/60Hz |
| Moc rozruchowa | 24KW |
| Moc zużycia podczas pracy | Około 5-6KW |
| Tryb sterowania | Komputer przemysłowy + monitor |
| Czas nagrzewania | Około 20 minut |
| Zakres kontroli temperatury | Temperatura pokojowa-350℃ |
| Kontrola temperatury | Komputer przemysłowy + moduł temp. sterowania, sterownik SSR |
| Precyzja kontroli temperatury | ± 1℃ |
| Błąd rozkładu temperatury | ± 2℃ |
| Alarm usterki | Niezwykła temperatura (ultra-wysoka lub ultra-niska temperatura po stałej temperaturze) |
| Alarm upadku płytki | Opcja |
| Rozmiar i waga maszyny | |
| Waga netto | Około 1000kg |
| Wymiary (mm) D×S×W | D3600×S700×W1430 |
Opis dla PC8835 /PC8840:
1. Opatentowana technologia drutu grzejnego z niezależną strukturą cyrkulacji powietrza, metody grzania od góry i od dołu, wysoka wydajność cieplna i szybki wzrost temperatury, osiągając ustawioną temperaturę roboczą od temperatury pokojowej w przybliżeniu 20 minut, z różnicą temperatur mniejszą niż 30°C między ustawioną temperaturą a rzeczywistą temperaturą w obszarze spawania.
2. Wyposażony w dedykowany silnik wysokotemperaturowy z Tajwanu San Yue, bezpośrednio sprzężony w celu napędzania ogrzewania gorącym powietrzem, zapewniając zrównoważony rozkład gorącego powietrza, niski poziom hałasu i minimalne wibracje, umożliwiając pozostanie komponentów 0201 na miejscu podczas transportu.
3. Unikalna konstrukcja kanału powietrznego z importowaną cyrkulacją powietrza w kształcie ślimaka i trójwarstwowymi urządzeniami do dystrybucji powietrza, zapewniająca równomierną cyrkulację powietrza, dużą pojemność cieplną i oddzielne ogrzewanie dla strefy podgrzewania, strefy kontroli temperatury i strefy spawania z niezależną cyrkulacją i kontrolą temperatury, każda strefa temperaturowa kontrolowana z dokładnością ±1°C, a komora pieca jest otwierana pneumatyczną pokrywą górną.
4. Standardowa konfiguracja obejmuje dwie strefy chłodzenia wymuszonego, z temperaturą powietrza chłodzącego sięgającą nawet 5°C, a szybkość chłodzenia w pierwszej strefie chłodzenia może osiągnzyć -5°C/S. Skutecznie spełnia wymagania różnych procesów bezołowiowych.
5. Nadaje się do regulacji krzywych temperatury różnych modeli, z konfiguracjami podwójnej lub potrójnej strefy spawania, ośmioliniowym PROFILE TEST z minimum 8°C i ciągłymi testami krzywych dostosowanymi specjalnie do procesów lutowania bezołowiowego w Japonii lub Europie i Ameryce.
6. Najnowsza konstrukcja dedykowanych szyn prowadzących transportowych, wykonanych ze stopu aluminium odpornego na wysokie temperatury i zużycie, zapewniająca wysoką sztywność i brak deformacji.
7. System transportowy wykorzystuje regulację prędkości z częstotliwością zmienną, napędzaną przez importowane japońskie silniki Dongchuan, z wysokiej jakości łańcuchami ze stali nierdzewnej i siatkowymi pasami ze stali nierdzewnej SUS316 do zsynchronizowanego transportu, dodatkowo zapewniając stabilny transport. Jest również wyposażony w funkcję zasilania awaryjnego (UPS), skutecznie zapobiegającą uszkodzeniom PCB wewnątrz pieca z powodu nagłych przerw w zasilaniu.
8. Sterowany przez komputer przemysłowy, z wyświetlaczem LCD i systemem operacyjnym Windows 10, oferujący elastyczne testowanie krzywych i potężne możliwości dynamicznej analizy krzywych, a także możliwość drukowania i zapisywania wszystkich danych, spełniając wymagania procesów bezołowiowych.
Wszystkie elementy elektryczne są wykonane z importowanych części, a wszystkie przewody sygnałowe są ekranowane, aby zapewnić stabilną i niezawodną pracę SMT24 przez 24 godziny na dobę, z roczną gwarancją na całą maszynę i dożywotnią konserwacją.

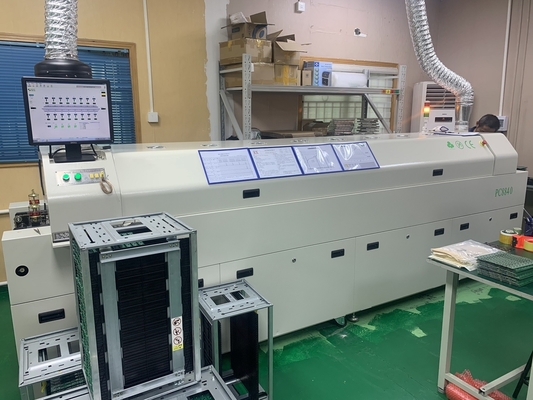

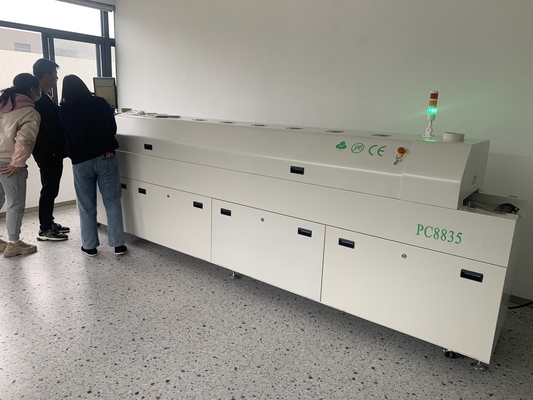

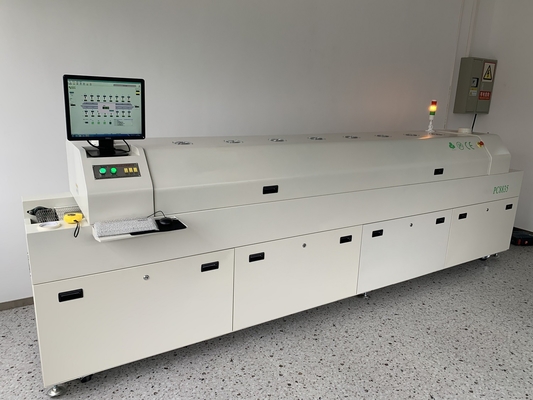

Rzeczywiste zdjęcia dla PC8835:
Gwarancja:
Cała maszyna ma okres gwarancji 1 roku od daty zakupu i dożywotni serwis.
Zawsze dostarczamy części zamienne do maszyn, niezawodne bezpośrednie dostawy fabryczne.
Zapewniamy wsparcie w zakresie pytań i odpowiedzi online oraz rozwiązywania problemów oraz usługi doradztwa technicznego.
Zapewniamy indywidualną obsługę posprzedażną.Każda maszyna jest w 100% dobrze przetestowana przed wysyłką.
