Szczegóły Produktu:
|
| Maksymalny rozmiar PCB: | 350mm(L)x270mm(W) (Standard); 350 mm (dł.) x 270 mm (szer.) (standardowo); 600mm(L) | Podajnik: | 50 sztuk podajników Yamaha (podajnik pneumatyczny i elektryczny) |
|---|---|---|---|
| System operacyjny: | Windows (dostarczany z komputerem i myszą z klawiaturą) | Kalibracja odniesienia: | Automatyczna kalibracja Zaznacz punkt |
| Wysokość komponentu: | 12 mm | Szybkość montażu: | 11500CPH(optimal); 11500CPH (optymalna); IPC9850:8850cph IPC9850:8850cph |
| Waga netto: | 260kg/310kg | Dysza: | Automatyczny zmieniacz dysz z biblioteką 13 sztuk dysz |
| Wymiar: | 1050 mm (dł.) x 1050 mm (szer.) x 1360/885 mm (wys.) | Dokładność montażu: | (XY) ±0,05 mm CPK≥1,0 |
| Podkreślić: | CPK≥1.0 Maszyna do zbierania i umieszczania,Maszyna do wybierania i umieszczania 4 głów,Mała maszyna do zbierania i umieszczania |
||

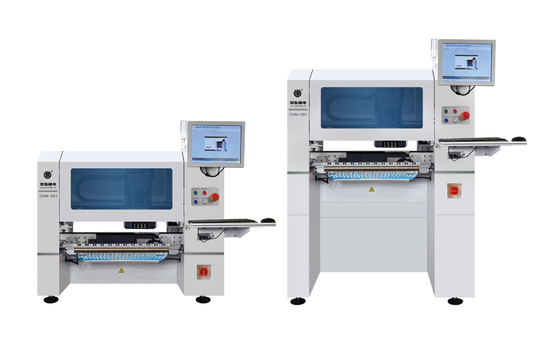

Geniusz.CHM-5514 głowice SMT pick and place maszyny przez Charmhigh
Super wysoka precyzja, wysoka konfiguracja, łatwa obsługa, zaoszczędzona przestrzeń.
Bardzo dobry do wysokiej precyzji prototypowania i produkcji małych partii o wysokiej stabilności.
Opis:
Ten 4-głowy CHM-551 zaprojektowany dla precyzji i łatwości użytkowania w produkcji elektroniki, podczas gdy jego prędkość nie jest bardzo wysoka, rzeczywista prędkość 8850 CPH.zdolny do obsługi 0201 komponentów z niezwykłą precyzją i przeszedł rygorystyczne badania CPK.
Jego kompaktowa konstrukcja doskonale pasuje do prototypowania i małych i średnich instalacji produkcyjnych.
To jeden z najbardziej zaawansowanych małych montażystów na rynku.
CHM-551 SMT Pick and Place Machine (z automatyczną zmianą dyszy)ekonomiczne rozwiązanie do montażu SMT.
CHM-551 Wideo z pracy na Youtube:
/Wyślijcie to na YouTube.
Chm-551 jest gotowy do wysyłki do RPA.
/https://www.youtube.com/watch?v=KBGGZVmYOzY
CHM-551 katalog do pobrania:Charmhigh CHM-551.pdf
Cechy maszyny
1.Test CPK wsparcia
2. Automatyczna zmiana dyszy (13 zestawów biblioteki dyszy)
3.Kompensacja cieplna
4. Automatyczne przenoszenie
5Optymalna prędkość: 11500CPH IPC9850:8850CPH
6. ......
Aby uzyskać więcej informacji, prosimy skonsultować się z naszym menedżerem konta
CHM-551 Lista części
| Pozycja | Ilość | Pozycja | Ilość |
| Maszyna do zbierania i umieszczania | 1 | Pincetka | 1 |
| Węzły | 8 | Wewnętrzny szesokątny klucz | 1 |
| Skrzynka narzędziowa | 1 | Olej smarowy | 1 |
| Karta gwarancyjna | 1 | Filtr | 4 |
| Podręcznik | 1 | Szybki złącze | 1 |
| Raport z badań | 1 | Podkładka myszy | 1 |
| Szczotka | 1 | Kabel zasilania | 1 |
| Specyfikacje CHM-551 | |
| Wymiary | 1050mm(L) x1050mm(W) x 1360mm(H) / 885mm |
| Waga | 260 kg i 310 kg |
| Zasilanie | AC220V (50Hz, jednofazowa) 1,5kw |
| Zaopatrzenie w powietrze | 00,5 MPa ~ 0,7 MPa |
| Wytwarzanie próżni | pompa próżniowa |
| Ilość głowy montażowej | 4 głowy |
| Prędkość montażu | 11500CPH (optymalny);IPC9850: 8850cph |
| Zwiększona dokładność | (XY) ± 0,05 mm;CPK≥1.0 |
| Wysokość części | 12 mm |
| Typ składnika | 0201/0402/0603?? 5050/SOT/SOP/QFP/QFN/BGA itp. (rezystor/kondensator/dioda/trioda/LED/IC itp.) |
| Grubość PCB | 00,6 mm do 3,5 mm |
| Rozmiar PCB | 350 mm ((L) x 270 mm ((W) (standardowa); 600 mm ((L) x 350 mm ((W) (nieobowiązkowe) |

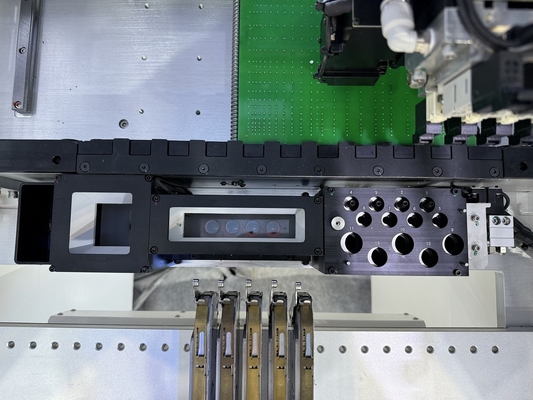

| Zmiana dyszy | Automatyczna zmiana dyszy(biblioteka dyszy 13-dołkowej) |
| System sterowania | Wbudowany komputer przemysłowy (Windows 7) wyposażone w monitor, klawiaturę i mysz |
| System napędowy |
oś X&Y napędzana przez serwomotory; przyjmowanie elastycznego przyspieszenia i opóźnienia w krzywej S |

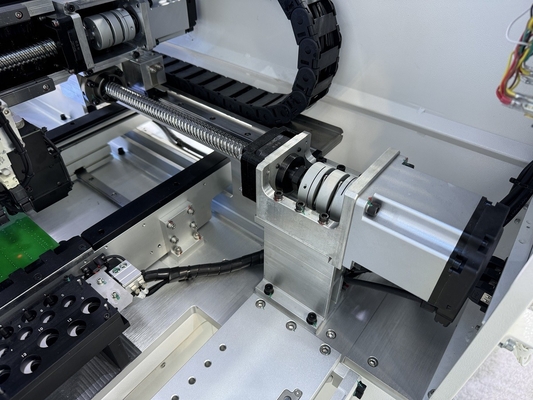

| System transmisji | Śruby kulkowe + przewodnik liniowy |
| System odżywiania | 50 Yamaha 8 mm standardowych pneumatycznych/elektrycznych zestawów z podkładkami (odpowiednie również dla tacy IC i podkładki) |
| System widzenia | Kamera zdjęciowa x4 (dostosowany rozmiar części: 14 mm × 14 mm); IC camerax1 (dostosowany rozmiar części: 25 mm × 25 mm); Znak kamerax2 |
Podkreślenie:
1Automatyczna wymiana dyszy, nie musisz zmieniać dyszy ręcznie, bardzo wygodnie!
2Silny system kamery wizualnej, zaktualizowane kamery z wyższą dokładnością, IC placecd bardziej dokładny i minimalny komponent 0201.
3Z automatycznym przenośnikiem PCB, zbudowałem małą linię produkcyjną SMT, wolne ręce!
4Wysoka konfiguracja z inteligentnym oprogramowaniem, dłuższa żywotność, Charmhigh zapewnia silniejsze części mechaniczne.
Główne cechy:

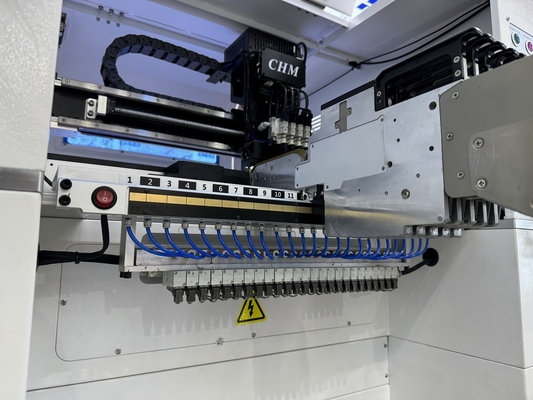

4 głowice, 50 zestawów, serwo silnik, automatyczny przenośnik PCB, śrubka kulkowa,
Kompensacja termiczna, automatyczna zmiana dyszy z 19 otworami, 0201, sprawdzian CPK...
Montowanie IC z doskonałym wynikiem, maksymalne wsparcie 25x25mm rozmiar IC, maleńki pas idealny montaż.
Jedna strona jest wyposażona w 25 gniazdek, obie strony razem mają 50 sztuk.
W przypadku urządzeń o napędze prądu większym niż 50 kV:
Bardzo stabilny z wysoką precyzją, najlepszy model 4-głowy w Chinach.
Charmhigh, najlepsza marka Chiense.
Zaleca się linię produkcyjną SMT:
Wiersz 1:
3040 drukarka pasty lutowej, CHM-551 SMD pick and place robot, T961 pieczarz odtwarzający
Linia 2:
Uwaga:
Maszyna do zbierania i umieszczania jest kompletna ze wszystkimi akcesoriami włączonymi do pakietu, maszyna gotowa do użycia!
Jedyne, co trzeba przygotować, to zewnętrzny sprężar powietrza (dostarczający powietrze do podkładek pneumatycznych).
Proszę kupić ten aparat z ufnością.
Cieszcie się z automatem!
