Szczegóły Produktu:
|
| Heads: | 10 heads (with 37pcs nozzle auto-change position) | PCB size: | 600mm(L)×400mm(W) (standard); 1200mm(L)×400mm(W) (optional) |
|---|---|---|---|
| Mounting speed: | 42000cph (optimal) | Podajnik: | Obsługa 100 sztuk podajnika elektrycznego NXT |
| Component: | 01005, 0201,0402,-5050, SOP, QFN,BGA... | Maximum component height: | 12mm |
| Camera: | IC camera: 1pcs (36X36mm); Flying camera: 10pcs (16X16mm); MARK camera: 2pcs | PCB delivery: | 3 pieces auto delivery with rails, width can be adjusted by software |
| Dimension: | 1600 (L) * 1688 (W) * 1560 (H) mm | Zasilanie: | AC380V (50 Hz, trójfazowy) 4,5 kW |
| Feeder type: | Fuji NXT electric feeder | Mounting Accuracy: | (XY)±0.035mm; CPK≥1.0 |
| PCB thickness: | 0.6-3.5mm | Gross weight: | 2256kg |
| Package size: | 172X180X179 cm | ||
| Podkreślić: | Maszyna do produkcji PCB SMD,Maszyna do wytwarzania PCB o dużej szybkości,Elektronika Produkcja PCB Maszyna do produkcji |
||
Zaawansowany TS10 szybki SMT Całkowicie automatyczna maszyna do zbierania i umieszczania z 100 gniazdkami
W przypadku dużych linii produkcyjnych SMT, linii montażowej PCB, produkcji PCBA,01005 wspierany,CPK≥1.0
Wprowadzenie

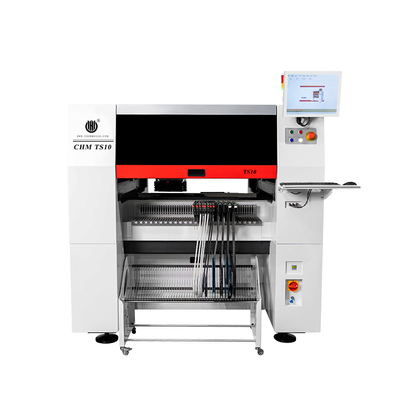

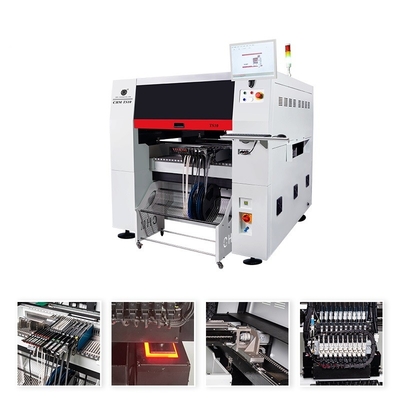

TS10 Dziesięciogłowa, szybka, ogólnouniwersalna maszyna do wybierania i umieszczania
1Optymalna prędkość:42000CPH(w najlepszych warunkach naszej firmy)
2Dokładność montażu: ((xy) + 0,03 mmCPK>1.0
3. Komponenty Zakres montażu: wielkość cali01005- 36mmX36mm i większe elementy
4Opcjonalnie: skanowanie niebieskiego światła, montaż soczewki, produkcja montażu PCB o długości 1,2 m
Kliknij aby pobrać katalog TS10 tutaj: TS10 - Katalog.pdf
Specyfikacje Charmhigh TS10:
| Wymiary | 1600 mm ((L) × 1688 mm ((W) × 1560 mm ((H) |
| Waga | 1930 kg |
| Zasilanie | AC380V (50Hz, trzyfazowa), 4,5 kW |
| Zaopatrzenie w powietrze | 00,5 MPa ~ 0,7 MPa |
| Wytwarzanie próżni | Wbudowana pompa próżniowa |
| Ilość głowy montażowej | 10 głów |
| Prędkość montażu | 43000hp (optymalnie) |
| Zwiększona dokładność | (XY) ± 0,03 mmCPK≥1.0 |
| Wysokość części | ≤ 12 mm |
| Typ składnika | 01005/0201/0402/0603_5050/SOT/SOP/QFP/QFN/BGA itp. (rezystor/kondensator/dioda/trioda/LED/IC itp.) |
| Zakres składników | Wielkość palca 0201 do 36 mm * 36 mm, i większe elementy montażowe. |
| Grubość PCB | 00,6 mm do 3,5 mm |
| Rozmiar PCB | 600 mm ((L) × 400 mm ((W) (standardowy); 1200 mm ((L) × 400 mm ((W) (nieobowiązkowe) |
| Przekazywanie PCB | Automatyczne przenoszenie 3-sekcyjnego szynowego, wsparcie PCB |
| Zmiana dyszy | Automatyczna zmiana dyszy(biblioteka dyszy o 37 otworach) |
| System sterowania | Wbudowany komputer przemysłowy (Windows 7) wyposażone w monitor, klawiaturę i mysz |
| System napędowy | Oś X&Y napędzana przezSilniki serwo A6 Panasonic (osio Y z podwójnymi silnikami); przyjmowanie elastycznego przyspieszenia i opóźnienia w krzywej S |
| System transmisji | Oś X&Y przyjmująca śrubę kulkową THK i głąb THK(osio Y z podwójnymi śrubami) |
| System odżywiania | 100 NXT8 mm standardowe zestawy z podkładkami (odpowiednie również dla tacy IC i podkładki) |
| System widzenia | Kamery lotnicze × 10 (dostosowane rozmiary części: 16 mm × 16 mm); kamera IC × 1 (w stosownych rozmiarach części: 36 mm × 36 mm); Ma on funkcję zszywania obrazu. Kamera oznaczona × 2 |
Podkreślenie:
1Wspiera wykrywanie CPK,Min składnik 01005
2. Oś Y przyjmujesilnik serwomocynysystem sterowania
3Automatyczny system korekcji kompensacji termicznej
4. Wbudowana pompa próżniowa + konstrukcja zaworu magnetycznego
5.Automatyczna zmiana dyszy(37 zestawów biblioteki dyszy)
6. Urządzenie wspierające PCB
7Podwójna kamera, dobra do większych płyt.
8.......
Aby uzyskać więcej informacji, prosimy skonsultować się z naszym menedżerem konta
Najważniejsze elementy TS10:
1/Oś Y przyjmuje system sterowania serwo
Oś Y wykorzystuje serwo silnik Panasonic A6, śrubę naziemną THK, cichy przewodnik liniowy
2/Wsparcie w wykrywaniu CPK
Zapewnienie stabilności i gwarancji możliwości procesu
3/Identyfikacja składnika dużej wielkości(łatwe do podjęcia, zidentyfikowania i precyzyjnego zamontowania) Po przekroczeniu obszaru rozpoznawania aparatu LCD obsługiwane jest rozpoznawanie segmentacji i automatycznie tworzy się pełny obraz urządzenia
4/ANC (automatyczna zmiana dyszy)
Automatyczna dystrybucja dyszy i automatyczna wymiana dyszy5/Automatyczny system korekty kompensacji cieplnej.

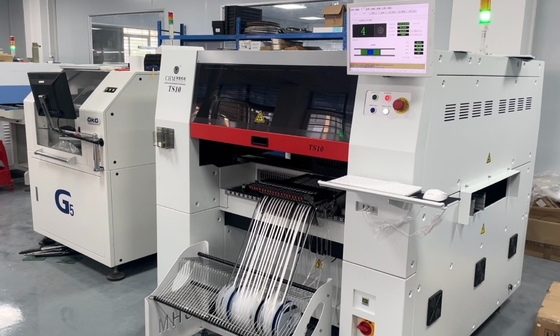

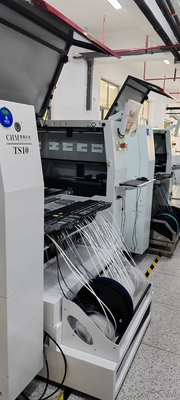

TS10 prawdziwy obraz w naszej fabryce:100 gniazd (Praca z elektrycznym zasilaczem Fuji NXT):
Strona klienta:
Próbki:
Charmhigh bezpośrednie dostawcy:
Serwis i gwarancja:
Kompletna maszyna ma okres gwarancji 1 rok od momentu zakupu i dożywotniego serwisu.
Zawsze dostarczamy części zamienne maszyny, bezpośrednie dostawa z gwarancją.
Zapewniamy online wsparcie w zakresie pytań i odpowiedzi, rozwiązywania problemów oraz doradztwo techniczne.
Zapewniamy jedno-do-jednego obsługę posprzedażną.Każda maszyna była w 100% przetestowana przed wysyłką.
