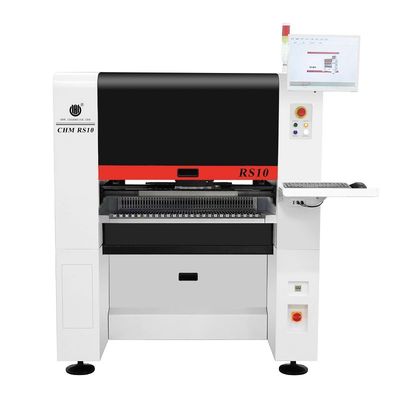

Podwójny napęd liniowy Charmhigh RS10 Magnetyczne zawieszenie SMT Pick and Place Machine

Podwójny napęd liniowy Charmhigh RS10 Magnetyczne zawieszenie SMT Pick and Place Machine
Dual Linear Motor Drive Charmhigh RS10 Magnetic Suspension SMT Pick and Place Machine
Podwójny napęd liniowy Charmhigh RS10 Magnetyczne zawieszenie SMT Pick and Place Machine Podwójny napęd liniowy Charmhigh RS10 Magnetyczne zawieszenie SMT Pick and Place Machine Podwójny napęd liniowy Charmhigh RS10 Magnetyczne zawieszenie SMT Pick and Place Machine Podwójny napęd liniowy Charmhigh RS10 Magnetyczne zawieszenie SMT Pick and Place Machine Podwójny napęd liniowy Charmhigh RS10 Magnetyczne zawieszenie SMT Pick and Place Machine

Duży Obraz :  Podwójny napęd liniowy Charmhigh RS10 Magnetyczne zawieszenie SMT Pick and Place Machine

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: Charmhigh
Orzecznictwo: CE
Numer modelu: RS10 (zawieszenie magnetyczne)
Dokument: Charmhigh RS10.pdf
Zapłata:
Minimalne zamówienie: 1
Cena: $38000
Szczegóły pakowania: Drewniana skrzynia
Czas dostawy: 3-7 dni roboczych
Zasady płatności: T/T, Western Union
Możliwość Supply: 30 miesięcznie
Kontakt

Podwójny napęd liniowy Charmhigh RS10 Magnetyczne zawieszenie SMT Pick and Place Machine

Opis
Głowy: 10 głów (z automatyczną zmianą dyszy 31PCS) Rozmiar PCB: 600(dł.)*400(szer.)mm (standardowy)
Szybkość montażu: Optymalna prędkość: 45000 cpph; Podajnik: Obsługa 100 sztuk podajnika elektrycznego NXT
Część: 01005, 0201,0402,-5050, SOP, QFN,BGA... Maksymalna wysokość komponentu: 12mm
Kamera: IC camera: 1pcs (36X36mm); Kamera IC: 1 szt. (36X36mm); Flying camera: 10pcs (16X16 Dostawa PCB: 3 sztuki automatyczne dostarczanie z szynami, szerokość można dostosować za pomocą oprogramowania
Wymiar: 1600 (dł.) * 1688 (szer.) * 1560 (wys.) mm Zasilanie: AC380V (50 Hz, trójfazowy) 4,5 kW
Typ podajnika: Podajnik elektryczny Fuji NXT Silnik: X silnik silnika silnika + y podwójne liniowe silniki
Grubość PCB: 0,6-3,5 mm Waga netto: 1930 kg

Maszyna typu pick and place z podwójnym silnikiem liniowym Charmhigh RS10 z zawieszeniem magnetycznym SMT
Przegląd produktu

Maszyna Pick and Place z zawieszeniem magnetycznym Charmhigh RS10 - podwójny napęd liniowy

Zaprojektowany do szybkich i precyzyjnych dużych linii montażowych PCB i produkcji PCBA. Obsługuje komponenty 01005.

Kluczowe funkcje
  • Optymalna prędkość: 45 000 CPH (w optymalnych warunkach)
  • Dokładność montażu: (XY) ± 0,035 mm CPK ≥1,0
  • Zakres montażu komponentów: 01005 do 36 mm × 36 mm i większe elementy
  • Funkcje opcjonalne: skanowanie niebieskim światłem, montaż obiektywu, montaż PCB o długości 1,2 m
Pokazy wideo
Prawdziwy film roboczy Wystawa NEPCON Produkcja warsztatowa
Dane techniczne
Wymiary1600 mm (dł.) × 1688 mm (szer.) × 1560 mm (wys.)
Waga1930 kg
ZasilanieAC380V (50 Hz, trójfazowy), 4,5 kW
Dopływ powietrza0,5 MPa ~ 0,7 MPa
Wytwarzanie próżniWbudowana pompa próżniowa
Ilość głowicy montażowej10 głów
Szybkość montażu45 000 CPH (optymalnie)
Dokładność montażu(XY)±0,035mm CPK≥1,0
Wysokość komponentu≤12mm
Typ komponentu01005/0201/0402/0603 ~ 5050/SOT/SOP/QFP/QFN/BGA itp.
Zakres komponentówRozmiar calowy 0201 do 36 mm*36 mm i większe elementy
Grubość PCB0,6 mm ~ 3,5 mm
Rozmiar PCB600mm(dł.)×400mm(szer.) (standardowo); 1200 mm (dł.) × 400 mm (szer.) (opcjonalnie)
Transport PCBAutomatyczny transport szynowy 3-sekcyjny, obsługa PCB
Wymiana dyszyAutomatyczna wymiana dysz (biblioteka dysz z 31 otworami)
System sterowaniaWbudowany komputer przemysłowy (Windows 7) z monitorem, klawiaturą i myszką
Układ napędowyOś X napędzana silnikiem serwo, oś Y napędzana podwójnym silnikiem liniowym
System transmisjiOś X&Y ze szlifowaną śrubą kulową THK i prowadnicą liniową THK z wyciszeniem
System karmienia100 standardowych stosów podajników NXT 8 mm
System wizyjnyKamera latająca×10, kamera IC×1, kamera znakująca×2 z funkcją łączenia obrazu
Najważniejsze cechy maszyny
  • Podwójny napęd liniowy osi Y
  • Obsługa wykrywania CPK
  • Identyfikacja komponentów wielkogabarytowych
  • ANC (automatyczny zmieniacz dysz)
  • System wizyjny HD IC
  • Konstrukcja ramy ze szlifierską platformą przemysłową
  • Wbudowana pompa próżniowa + konstrukcja zaworu elektromagnetycznego
  • Automatyczny system korekcji kompensacji termicznej
  • Urządzenie wspierające PCB
  • Kamera Dual Mark do większych płytek PCB
Obrazy produktów

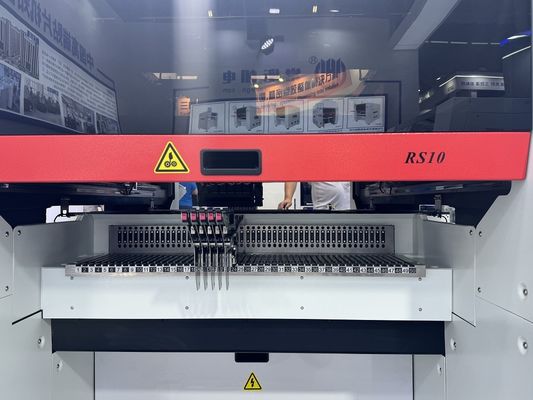

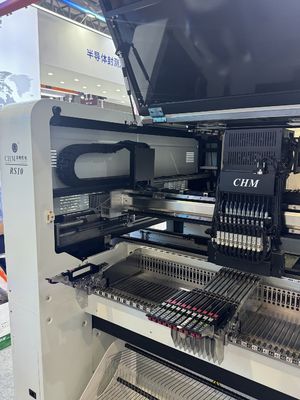

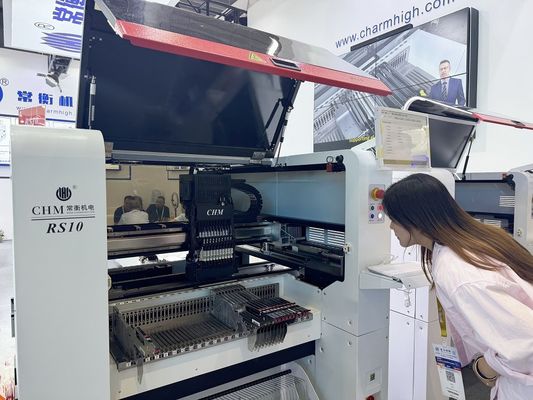

Charmhigh RS10 SMT Pick and Place Machine RS10 production with 100 feeder slots RS10 manufacturing setup PCB samples produced by RS10 Charmhigh factory facility Charmhigh manufacturing plant
Serwis i gwarancja:Kompletna maszyna objęta jest roczną gwarancją od daty zakupu z dożywotnią usługą serwisową. Każda maszyna jest w 100% testowana przed wysyłką.
