Szczegóły Produktu:
|
| głowy: | 6pcs (z automatyczną zmianą dyszy 19pcs) | Rozmiar PCB: | 350 mm (l) * 300 mm (w) |
|---|---|---|---|
| Prędkość: | 27800 cph (najlepszy stan w naszej firmie) | Podajnik: | Obsługa podajnika elektrycznego 50pcs NXT |
| Część: | 01005, 0201,0402, -5050, SOP, QFN, BGA do 36*36 mm większe komponenty | Maksymalna wysokość elementu: | 12 mm |
| Kamera: | Kamera IC: 1PCS (36x36 mm); Latający aparat: 6pcs (16x16 mm); Zamorowanie aparatu: 2PCS | Dostawa PCB: | Automatyczna dostawa 3 sztuk z szynami, szerokość można regulować za pomocą oprogramowania |
| Wymiar: | 890 mm (l) x1450 mm (w) x1500 mm (h) | Zasilanie: | AC220V (50 Hz, jednofazowy) |
| Typ podajnika: | Podajnik elektryczny Fuji NXT | Silnik: | Silnik serwo Panasonic |
| Grubość PCB: | 0,6-3,5 mm | Waga netto: | 900 kg |
Maszyna do wybierania i umieszczania modułów Charmhigh TC06
Wysokiej klasy i kompaktowy design.Integralne formowanie odlewem, ultra-mocna struktura promieniowania X.
6 Głowy 50 podajniki, wsparcie 01005CPK>1.0
89 cm szerokości, nadaje się do większości drzwi biurowych i wind!
TC06 SMT pick and place machine zaprojektowana z myślą o modułowym montażu PCBA, ta maszyna obsługuje ultra-finie IC, BGA, QFN i 0201,01005 pasywne komponenty z niezwykłą dokładnością.Kompaktna konstrukcja umożliwia bezproblemową integrację w nowoczesnych liniach SMT, co czyni go idealnym do inteligentnej elektroniki, urządzeń IoT i produkcji modulu dostosowanego do potrzeb.
Zalety TC06:
1Wspieranie CPK jest ważnym kluczem do wyboru maszyny do zbierania i umieszczania, dzięki czemu proces produkcji SMT jest bardziej stabilny.
2.ANC: Automatyczne zawieszenie dyszy, dzięki czemu produkcja SMT jest bardziej inteligentna i wydajna.
3.Wysokiej precyzji 6 głowic montażowych: jedna maszyna może spełniać potrzeby montażu różnych komponentów z wysoką stabilnością
4.Podstawowa konstrukcja żelaza odlewanego, maszyna do zbierania i umieszczania działa płynnie z dużą prędkością.
5.Oś X&Y napędzana przez serwomotor Panasonic zapewnia długotrwałą stabilność i precyzję maszyny.
Charmhigh kanał YouTube: https://www.youtube.com/@KimiLiuCharmhigh/videos
TC06 Wideo robocze, montaż 01005: https://www.youtube.com/watch?v=jmGMTdvt9FY
Parametry Charmhigh TC06:
| Wymiary |

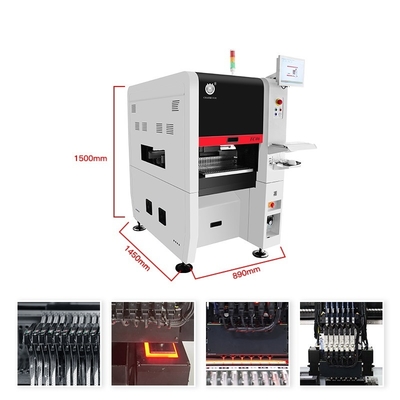

890mm(L) x1450mm(W) x1500mm(H)
|
| Waga | 900 kg |
| Zasilanie | AC220V (50Hz, jednofazowa), 3kW |
| Zaopatrzenie w powietrze | 00,5 MPa ~ 0,7 MPa |
| Wytwarzanie próżni | Wbudowana pompa próżniowa |
| Ilość głowy montażowej | 6 |
| Prędkość montażu | 27800hp (optymalnie) |
| Zwiększona dokładność | (xy) + 30 μm, CPK≥1.0 |
| Wysokość części | ≤ 12 mm |
|
Typ komponentu Zakres składników |
-Wykluczenie kondensatora rezystorowego, dioda cylindryczna, aluminium - W rozmiarze cali.01005 do 36*36 mm, a większe elementy montażu |
| Grubość PCB | 00,6 mm do 3,5 mm |
| Rozmiar PCB | 350 mm ((L) x 300 mm ((W) |
| Przekazywanie PCB | Automatyczne przenośniki 3-sekcyjne, urządzenie wspierające PCB |
| Zmiana dyszy | Automatyczna zmiana dyszy (biblioteka dyszy z 19 otworami) |
| System sterowania | Komputer przemysłowy wbudowany (system Windows) wyposażone w monitor, klawiaturę i mysz |
| System napędowy |
Oś X&Y napędzana przezSilniki serwo Panasonic |
| System transmisji | Śruby uziemieniowe + Przewodniki liniowe |

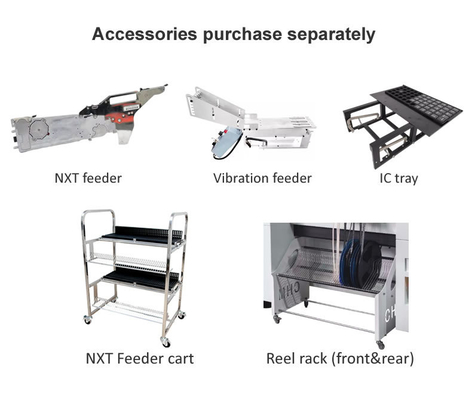

| System odżywiania | 50 NXT 8 mm standardowych zestawów z podkładkami (odpowiednie również dla tacy IC i podkładki) |
| System widzenia | Kamery "fly camera" x 6 (w stosownych rozmiarach części: 16mmx16mm); kamera IC x 1 (dostosowany rozmiar części: 36mmx36mm); Kamera oznaczona x 2 |

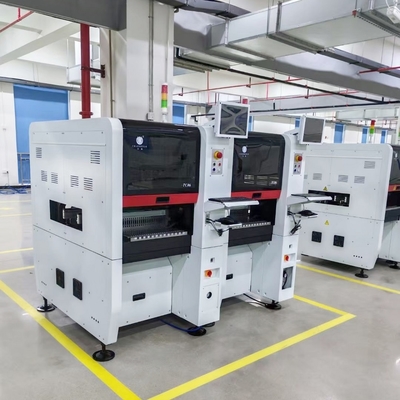

Dwie jednostki Charmhigh TC06 pracujące razem, 27800 CPH * 2 = 55600 CPH
Ta maszyna jest kompaktowa i urocza, ale niezwykle potężna.
Charmhigh TC06: wykrycie CPK przeszło,TC06:CPK≥1.0, Wsparcie 01005:
Zakres montażu:

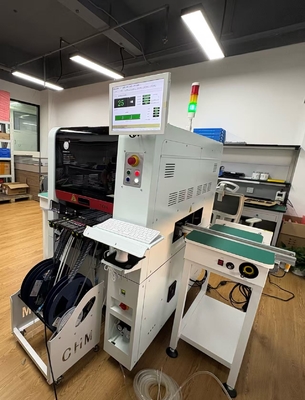

Strona klienta:
TC06 mocne opakowanie:
Serwis i gwarancja:
Kompletna maszyna ma okres gwarancji 1 rok od momentu zakupu i dożywotniego serwisu.
Zawsze dostarczamy części zamienne maszyny, bezpośrednie dostawa z gwarancją.
Zapewniamy online wsparcie w zakresie pytań i odpowiedzi, rozwiązywania problemów oraz doradztwo techniczne.
Zapewniamy jedno-do-jednego obsługę posprzedażną.Każda maszyna była w 100% przetestowana przed wysyłką.
