CHMT48VB Benchtop SMT Pick and Place Machine 58 Feeders 2 Kamery widzenia

CHMT48VB Benchtop SMT Pick and Place Machine 58 Feeders 2 Kamery widzenia
CHMT48VB Benchtop SMT Pick and Place Machine 58 Feeders 2 Kamery widzenia CHMT48VB Benchtop SMT Pick and Place Machine 58 Feeders 2 Kamery widzenia CHMT48VB Benchtop SMT Pick and Place Machine 58 Feeders 2 Kamery widzenia CHMT48VB Benchtop SMT Pick and Place Machine 58 Feeders 2 Kamery widzenia CHMT48VB Benchtop SMT Pick and Place Machine 58 Feeders 2 Kamery widzenia

Duży Obraz :  CHMT48VB Benchtop SMT Pick and Place Machine 58 Feeders 2 Kamery widzenia

Szczegóły Produktu:
Place of Origin: China
Nazwa handlowa: Charmhigh
Orzecznictwo: CE
Model Number: CHMT48VB+vibration feeder
Dokument: CHMT48VB.pdf
Zapłata:
Minimum Order Quantity: 1 unit
Cena: $3800 free shipping
Packaging Details: wooden box
Delivery Time: 2-3 working days
Payment Terms: T/T,PayPal; Western Union
Supply Ability: 200 Per month
Kontakt

CHMT48VB Benchtop SMT Pick and Place Machine 58 Feeders 2 Kamery widzenia

Opis
Tape feeder: 58pcs (left 29 + right 29) width 8/12/16/24mm PCB max size: 345mm(L)×355mm(W)
Speed: 3000 CPH (with vision camera) Head: 2 heads
Max height of component: 5mm highest component System: Embedded Linux system
Vibration feeder: for tube IC Demension: 1320mm(L)×705mm(W)×335mm(H)
Podkreślić:

maszyna do zbierania i umieszczania na stanowisku

,

Maszyna do zbierania i umieszczania SMT z 58 podkładkami

,

Maszyna do zbierania i umieszczania SMT z kamerami widzenia

Maszyna do montażu powierzchniowego CHMT48VB Benchtop SMT Pick and Place
58 podajników z 2 kamerami wizyjnymi
Kluczowe cechy
  • 58 podajników taśmowych (lewe 29 + prawe 29) obsługujących szerokości 8/12/16/24mm
  • Maksymalny rozmiar PCB: 345mm × 355mm
  • Szybkie umieszczanie: 3000 CPH (z kamerą wizyjną)
  • Podwójne głowice umieszczające dla wydajnej pracy
  • Obsługuje komponenty o wysokości do 5 mm
  • Wbudowany system Linux zapewniający niezawodną wydajność
  • Zawiera podajnik wibracyjny do komponentów IC w tubach
  • Kompaktowe wymiary: 1320mm × 705mm × 335mm
Przegląd produktu

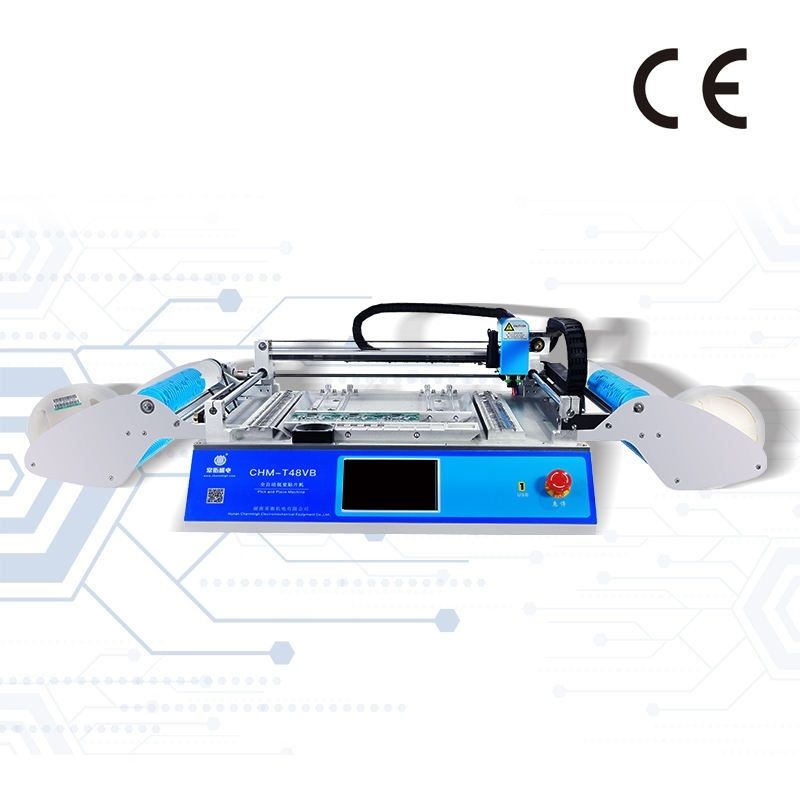

CHMT48VB to ulepszona wersja CHMT48VA, wyposażona w dwustronne podajniki z łącznie 58 pozycjami (29 lewych + 29 prawych). Ta maszyna typu „wszystko w jednym” nie wymaga żadnych dodatkowych części i jest gotowa do natychmiastowego użycia po dostawie.

Ta maszyna do montażu powierzchniowego SMT typu benchtop jest idealna do badań i rozwoju, produkcji małoseryjnej, prototypowania, edukacji i start-upów. Obsługuje szeroką gamę komponentów od rozmiaru 0402 do układów scalonych 22×22mm.

Specyfikacje techniczne
Model CHM-T48VB
Obszar PCB 10mm × 10mm - 355mm × 355mm
Przesuw osi X/Y 420 × 460mm
Głowice umieszczające 2
Podajniki 58 łącznie (44×8mm, 8×12mm, 4×16mm, 2×24mm, 14×stos IC)
System wizyjny Dwie kamery (góra i dół)
Szybkość montażu 5000 CPH (wizja wyłączona), 3000 CPH (wizja włączona)
Precyzja montażu ±0,025mm
Demonstracje wideo
Film demonstracyjny dla klienta CHMT48VB Film instruktażowy CHMT48VB Film o wydajności CHMT48VB
Zdjęcia produktu

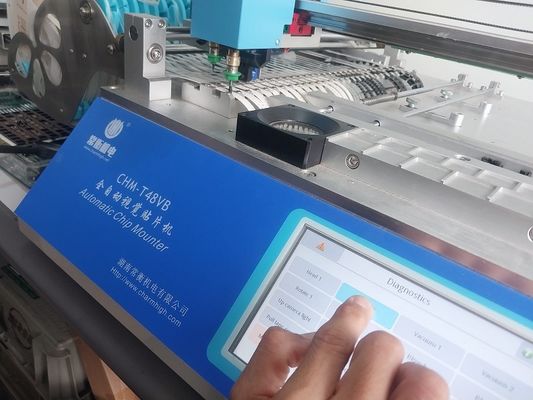

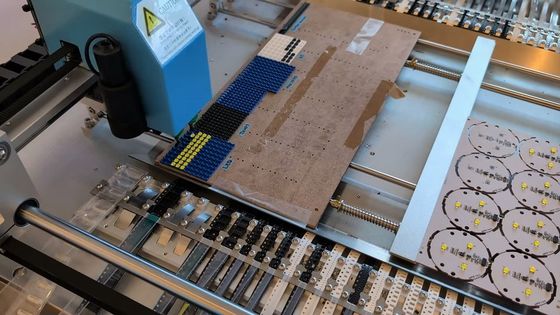

CHMT48VB Benchtop SMT Pick and Place Machine CHMT48VB supporting IC tray, cut tape, and bulk IC tray CHMT48VB up and down vision cameras CHMT48VB dual heads with Juki nozzles CHMT48VB X & Y axis motors with encoder
Zalecana linia produkcyjna SMT

Wysokiej precyzji drukarka szablonowa 3040 + maszyna do montażu powierzchniowego CHMT48VB + piec do lutowania rozpływowego 420:

Recommended SMT production line setup
Zawartość opakowania
  • Maszyna do montażu powierzchniowego CHMT48VB
  • Dysze Juki (4 sztuki: rozmiary 503, 504, 505, 506)
  • Sterownik USB 8G
  • Kabel zasilający i akcesoria
  • Różne narzędzia, w tym klucze imbusowe, pęsety i szczotka
  • Uchwyty do tacek IC i materiały eksploatacyjne
CHMT48VB package contents
Opcje zakupu

CHMT48VB: Pakiet standardowy

CHMT48VB z podajnikiem wibracyjnym: Kompletny pakiet

Gwarancja i wsparcie

Kompletna maszyna jest objęta roczną gwarancją od daty zakupu i dożywotnim wsparciem serwisowym.

Każda maszyna jest w 100% testowana przed wysyłką.

Wsparcie techniczne: Kimi Liu
WhatsApp/Telefon komórkowy: +86 135 106 75756
E-mail: kimi@charmhigh-tech.com

Śledź nas na YouTube: www.youtube.com/kimiLiuCharmhigh

Uwaga: Ta maszyna typu „wszystko w jednym” jest dostarczana z kompletnym zestawem niezbędnych akcesoriów i jest gotowa do użycia natychmiast po otrzymaniu.
