Szczegóły Produktu:
|

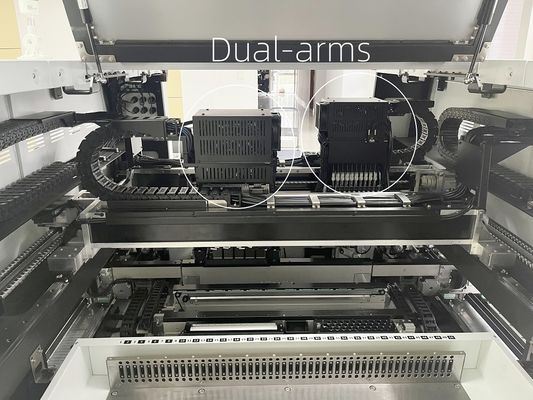

| Dimension: | 1600(L)x1688(W)x1560(H) | Heads: | 20-head (10-head* 2 arms) ; with 31-hole nozzle library |
|---|---|---|---|
| PCB size: | Single-track conveyor: 600*50-450mm; Dual-track conveyor: 600*50-250mm | Speed: | 82000cph (optimal) |
| Feeder: | Support 100pcs NXT electric feeders | Mounting accuracy: | (XY)±40μm CPK≥1.0 |
| Component: | 01005, 0201,0402,-5050, SOP/QFP/QFN/BGA/LED.. | Net weight: | 2000kg |
| Camera: | Flying camera: 10pcs*2 arms (component size 16*16mm); Mark camera: 2pcs*2 arms | PCB delivery: | 3 pieces auto delivery with rails, width can be adjusted by software |
| Power supply: | AC380V (50Hz, 3 phase) 6KW | Highest component: | 12mm |
| Podkreślić: | 20-głowa maszyna do zbierania i umieszczania SMT,szybka maszyna do rozmieszczania SMT 27800cph,Maszyna do zbierania i umieszczania płyt PCB o średnicy 450 mm |
||
| Parametry | Specyfikacja |
|---|---|
| Wymiary | 1600mm(L) * 1688mm(W) * 1560mm(H) |
| Waga | 2000 kg |
| Zasilanie | AC380V (50Hz, trzyfazowa), 6kW |
| Prędkość montażu | 82,000 CPH (optymalny) |
| Zwiększona dokładność | (XY) ± 40 μm CPK≥1.0 |

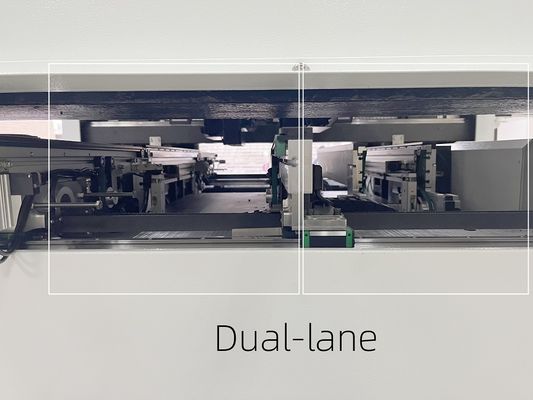

| Obsługa PCB | Jednorazowy pas jazdy: 600 mm ((L) * 50-450 mm ((W) W przypadku pojazdów z podwójnym pasem jazdy: 600 mm ((L) * 50-250 mm ((W) |
| Rodzaje składników | Rezystory, kondensatory, diody, SOT, SOP, QFP, QFN, BGA itp. |
| System widzenia | Kamera latająca*10*2 portale, kamera znakowa*2*2 portale |
