Najlepiej sprzedająca się maszyna Pick and Place TC06 z 6 głowicami i żeliwną ramą do montażu chipów SMT

Najlepiej sprzedająca się maszyna Pick and Place TC06 z 6 głowicami i żeliwną ramą do montażu chipów SMT
Best Seller 6 heads TC06 Pick and Place Machine Cast-iron Frame SMT Chip Mounter
Najlepiej sprzedająca się maszyna Pick and Place TC06 z 6 głowicami i żeliwną ramą do montażu chipów SMT Najlepiej sprzedająca się maszyna Pick and Place TC06 z 6 głowicami i żeliwną ramą do montażu chipów SMT Najlepiej sprzedająca się maszyna Pick and Place TC06 z 6 głowicami i żeliwną ramą do montażu chipów SMT Najlepiej sprzedająca się maszyna Pick and Place TC06 z 6 głowicami i żeliwną ramą do montażu chipów SMT Najlepiej sprzedająca się maszyna Pick and Place TC06 z 6 głowicami i żeliwną ramą do montażu chipów SMT

Duży Obraz :  Najlepiej sprzedająca się maszyna Pick and Place TC06 z 6 głowicami i żeliwną ramą do montażu chipów SMT

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: Charmhigh
Orzecznictwo: CE
Numer modelu: TC06
Dokument: Charmhigh TC06 - Catalog.pdf
Zapłata:
Minimalne zamówienie: 1 jednostka
Cena: $18000
Szczegóły pakowania: Eksportuj pudełko ze sklejki
Czas dostawy: 5-7 dni roboczych
Zasady płatności: T/T
Możliwość Supply: 50 miesięcznie
Kontakt

Najlepiej sprzedająca się maszyna Pick and Place TC06 z 6 głowicami i żeliwną ramą do montażu chipów SMT

Opis
Drukarka pasty lutowniczej: Półautonowa drukarka szablonu 3250 Pick n place mahcine: Charmhigh TC06 (6 głów)
ODWORNIK PIEKOWNIK: 6 stref, UP6+Down6 Inne maszyny: Przenośnik SMT 60 cm

Najlepiej sprzedający się 6-głowicowy automat Pick and Place TC06 z żeliwną ramą
Oszczędzający miejsce, wysokiej klasy 6-głowicowy automat SMT Pick and Place TC06

CPK >1.0, obsługa 01005, prędkość 27800cph, szerokość 890mm wąska konstrukcja

Przegląd produktu

Automatyczne maszyny SMT Pick and Place Charmhigh TC06 są przeznaczone do szybkiego i precyzyjnego montażu płytek drukowanych. Dzięki kompaktowej szerokości 890 mm, łatwo mieszczą się w standardowych windach.

To idealny automat Pick and Place dla firm rozpoczynających działalność. Zdecydowanie polecamy go do precyzyjnego montażu.

Specyfikacje techniczne
Wymiary 890mm(D) x 1450mm(S) x 1500mm(W)
Waga 900kg
Zasilanie AC220V (50Hz, jednofazowe), 3kW
Zasilanie powietrzem 0.5MPa ~0.7MPa
Generowanie podciśnienia Wbudowana pompa próżniowa
Ilość głowic montażowych 6
Prędkość montażu 27800cph (optymalna)
Dokładność montażu (xy)+30µm, CPK≥1.0
Wysokość komponentu ≤12mm
Typ i zakres komponentów Wykluczenie rezystorów i kondensatorów, diody cylindryczne, kondensatory aluminiowe, SOT, SOP, QFP, QFN, BGA itp. Rozmiar calowy od 01005 do 36*36mm, oraz montaż większych komponentów
Grubość PCB 0.6mm~3.5mm
Rozmiar PCB 350mm(D) x 300mm(S)
Transport PCB Automatyczny transport 3-sekcyjny, urządzenie podtrzymujące PCB
Zmiana dyszy Automatyczna zmiana dyszy (biblioteka dysz 19-otworowa)
System sterowania Wbudowany komputer przemysłowy (system Windows) wyposażony w monitor, klawiaturę i mysz
System napędowy Osie X i Y napędzane silnikami serwo Panasonic
System transmisji Śruby uziemiające + prowadnice liniowe

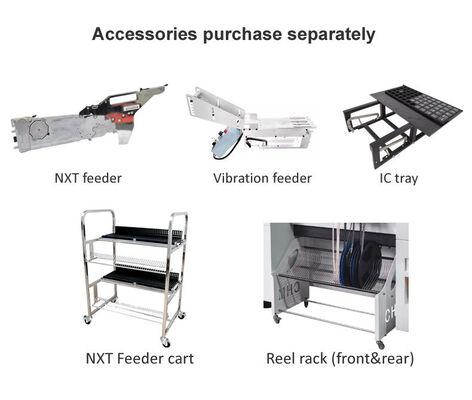

System podawania 50 standardowych podajników NXT 8mm (nadaje się również do podajników tacowych i taśmowych IC)
System wizyjny Kamera lotnicza x 6 (rozmiar komponentu: 16mmx16mm); Kamera IC x 1 (rozmiar komponentu: 36mmx36mm); Kamera znaków x 2

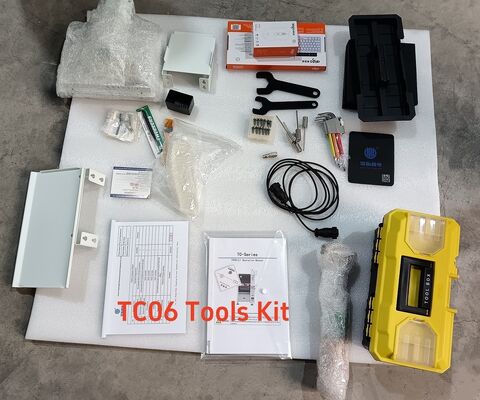

Lista części standardowych
Pozycja Ilość Pozycja Ilość
Automat Pick and Place TC06 1 Olej smarujący 1
Dysze 8 Filtr 4
Skrzynka narzędziowa 1 Szybkozłączka 1
Karta gwarancyjna 1 Podkładka pod mysz 2
Instrukcja obsługi 1 Kabel zasilający 2
Raport z testu 1 Klawiatura 1
Szczotka 1 Podkładka pod mysz 1
Pęseta 1 LCD 1
Zdjęcia produktu

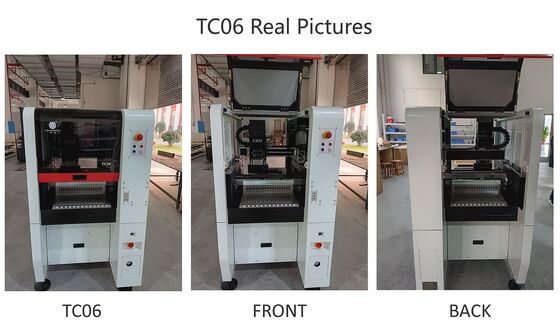

Charmhigh TC06 Pick and Place Machine front view Charmhigh TC06 Pick and Place Machine side view Charmhigh TC06 Pick and Place Machine operational view Charmhigh TC06 Pick and Place Machine close-up detail
Warsztat klienta

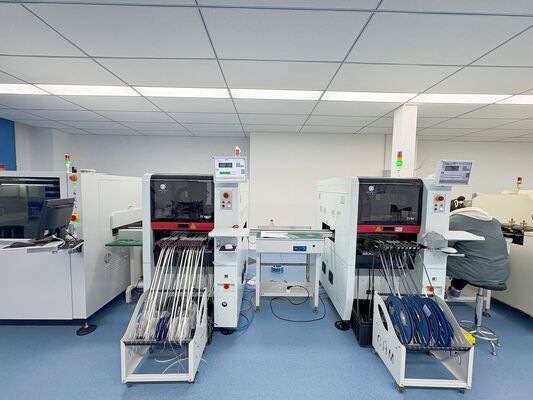

TC06 machine installed in customer workshop environment TC06 machine in production line setup
Serwis i gwarancja

Na całą maszynę obowiązuje okres gwarancji wynoszący 1 rok od daty zakupu oraz dożywotni serwis.

  • Zawsze zapewniamy części zamienne do maszyn, bezpośrednia dostawa fabryczna z gwarancją.
  • Zapewniamy wsparcie online w zakresie pytań i odpowiedzi oraz rozwiązywania problemów, a także usługi doradztwa technicznego.
  • Zapewniamy indywidualną obsługę posprzedażową.
  • Każda maszyna jest w 100% przetestowana przed wysyłką.
Wsparcie techniczne
Kimi Liu: Tel. kom. i WhatsApp: +86 135 106 75756
E-mail:kimi@charmhigh-tech.com
Śledź nas naYouTube: www.youtube.com/kimiLiuCharmhigh
Jeśli chcesz dowiedzieć się więcej, skontaktuj się z nami przez e-mail. Odpowiemy najszybciej jak to możliwe.
Charmhigh TC06 quality assurance and testing
