Wysokiej klasy 4-głowa Pick and Place Machine CHM-551P Precision Prototyping

Wysokiej klasy 4-głowa Pick and Place Machine CHM-551P Precision Prototyping
High-end 4-head Pick and Place Machine CHM-551P Precision Prototyping
Wysokiej klasy 4-głowa Pick and Place Machine CHM-551P Precision Prototyping Wysokiej klasy 4-głowa Pick and Place Machine CHM-551P Precision Prototyping Wysokiej klasy 4-głowa Pick and Place Machine CHM-551P Precision Prototyping Wysokiej klasy 4-głowa Pick and Place Machine CHM-551P Precision Prototyping Wysokiej klasy 4-głowa Pick and Place Machine CHM-551P Precision Prototyping

Duży Obraz :  Wysokiej klasy 4-głowa Pick and Place Machine CHM-551P Precision Prototyping

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: Charmhigh
Orzecznictwo: CE
Numer modelu: CHM-551P
Dokument: Charmhigh CHM-551P - Catalo...og.pdf
Zapłata:
Minimalne zamówienie: 1
Cena: $9000
Szczegóły pakowania: Drewniane pudełko
Czas dostawy: 2-5 dni
Zasady płatności: T/T, Western Union
Możliwość Supply: 50 miesięcznie
Kontakt

Wysokiej klasy 4-głowa Pick and Place Machine CHM-551P Precision Prototyping

Opis
Podajnik: 50 sztuk podajników Yamaha (podajnik pneumatyczny i elektryczny) System operacyjny: Windows (dostarczany z komputerem i myszą z klawiaturą)
Kalibracja odniesienia: Automatyczna kalibracja Zaznacz punkt Dokładność montażu: (XY) ±0,06 mm CPK≥1.0
Wysokość komponentu: 12mm Wymiar: 1050 mm (dł.) x 1050 mm (szer.) x 885 mm (wys.)
DYSZA: Automatyczny zmieniacz dysz z biblioteką 13 sztuk dysz Max PCB: 350mm(L)x270mm(W) (Standard); 350 mm (dł.) x 270 mm (szer.) (standardowo); 600mm(L)
Waga netto: 200 kg Szybkość montażu: 11500CPH(optimal); 11500CPH (optymalna); IPC9850:8850cph IPC9850:8850cph

Wysokiej klasy 4-głowicowa maszyna typu pick and place CHM-551P do precyzyjnego prototypowania
Przegląd produktu

CHM-551P to 4-głowicowa maszyna typu pick and place SMT nowej generacji, zaprojektowana z myślą o precyzyjnym montażu SMT w produkcji elektroniki oraz zastosowaniach badawczo-rozwojowych. Ta maszyna klasy przemysłowej, zbudowana na wytrzymałej żeliwnej ramie, zapewnia doskonałą stabilność konstrukcyjną, zmniejszone wibracje oraz znacznie lepszą dokładność i prędkość umieszczania.

Kluczowe funkcje
  • Wsparcie testu CPK

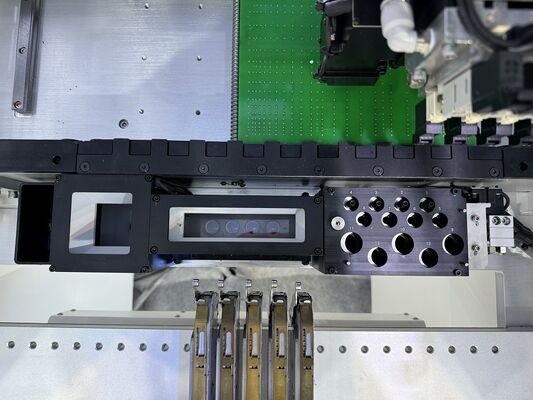

  • Automatyczna wymiana dysz (biblioteka 13 zestawów dysz)
  • Kompensacja termiczna
  • Automatyczne przenoszenie
  • Optymalna prędkość: 14 400 CPH
  • Konstrukcja żeliwna
Aplikacje
  • Montaż PCB w małych i średnich seriach
  • Produkcja taśm i żarówek LED
  • Produkcja kontraktowa elektroniki (EMS)
  • Prototypowanie badawczo-rozwojowe
  • Instytucje edukacyjne
  • Rosnące linie produkcyjne SMT
Dane techniczne
Wymiary 1020 mm (dł.) x 1180 mm (szer.) x 1450 mm (wys.)
Waga 556 kg
Zasilanie AC220V (50 Hz, jednofazowy) 1,5 kW (średnia moc 350 W)
Dopływ powietrza 0,5 MPa ~ 0,7 MPa
Wytwarzanie próżni Wbudowana pompa próżniowa
Ilość głowicy montażowej 4 głowy
Szybkość montażu 14 400 CPH (optymalnie)
Dokładność montażu (XY)±0,035mm; CPK≥1,0
Wysokość komponentu 12mm
Typ komponentu 0201/0402/0603～5050/SOT/SOP/QFP/QFN/BGA itp. (rezystor/kondensator/dioda/trioda/LED/IC itp.) 0201 do większego elementu o rozmiarze 30*30mm
Grubość PCB 0,6 mm ~ 3,5 mm
Rozmiar PCB 350 mm (dł.) x 270 mm (szer.) (standardowo); 600 mm (dł.) x 350 mm (szer.) (opcjonalnie)
Wymiana dyszy Automatyczna wymiana dysz (biblioteka dysz z 13 otworami)
System sterowania System Linux, wyposażony w monitor, klawiaturę i mysz
Układ napędowy Oś X&Y napędzana serwomotorami; przyjęcie elastycznego przyspieszania i zwalniania według krzywej S
System transmisji Śruba kulowa + prowadnica liniowa
System karmienia 50 standardowych pneumatycznych/elektrycznych podajników Yamaha 8 mm (nadaje się również do tacy IC i podajnika sztyftów)
System wizyjny Kamera migawkowax4 (odpowiedni rozmiar elementu: 14 mm × 14 mm); Kamera IC x 1 (odpowiedni rozmiar elementu: 30 mm × 30 mm); Zaznacz kameręx2

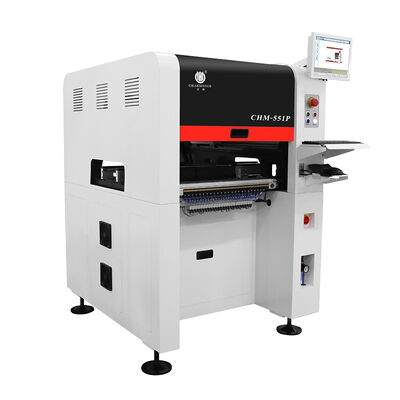

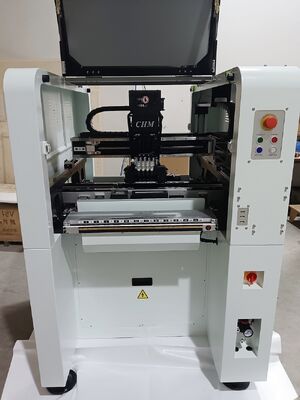

Przegląd maszyny
CHM-551P Pick and Place Machine
Kompatybilność podajnika

Współpracuje z uniwersalnymi, standardowymi podajnikami pneumatycznymi i elektrycznymi Yamaha (do nabycia osobno):

  • Podajnik elektryczny 8mm/12mm/16mm/24mm/32mm/44mm
  • Podajnik pneumatyczny 8x4mm/12mm/16mm/24mm/32mm/44mm
  • Podajnik wibracyjny
Feeder compatibility options
Instalacja klienta
Customer site installation

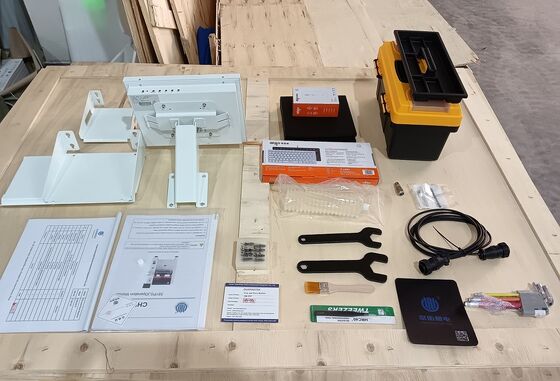

Lista części
Maszyna typu pick and place 1 Pęseta 1
Dysze 8 Wewnętrzny klucz sześciokątny 1
Skrzynka narzędziowa 1 Olej smarujący 1
Karta gwarancyjna 1 Filtr 4
Instrukcja obsługi 1 Szybkie złącze 1
Raport z testu 1 Podkładka pod mysz 1
Szczotka 1 Kabel zasilający 1
Parts and accessories included
Dlaczego warto wybrać ulepszony CHM-551P?

Dzięki żeliwnej konstrukcji, pionowej konstrukcji oszczędzającej miejsce i zwiększonej dokładności, CHM-551P oferuje wydajność umieszczania SMT klasy przemysłowej w konkurencyjnej cenie. Czas realizacji 2-4 dni przy dostępności w magazynie.

Ważne uwagi

Maszyna pick and place jest kompletnym zestawem ze wszystkimi akcesoriami zawartymi w pakiecie, maszyna jest gotowa do użycia!

Jedyne co trzeba przygotować to zewnętrzny kompresor powietrza (zasilający powietrze do podajników pneumatycznych).

Kup tę maszynę bez obaw.

Serwis i gwarancja

Kompletna maszyna posiada okres gwarancji wynoszący 1 rok od chwili zakupu oraz dożywotni serwis.

Zawsze zapewniamy części zamienne do maszyn, bezpośrednie dostawy fabryczne z gwarancją.

Zapewniamy pomoc online w zakresie pytań i odpowiedzi oraz rozwiązywania problemów, a także doradztwo techniczne.

Zapewniamy indywidualną obsługę posprzedażną.Każda maszyna została w 100% przetestowana przed wysyłką.

Wsparcie techniczne
Telefon komórkowy/WhatsApp Kimi:+86 135 106 75756
E-mail:kimi@charmhigh-tech.com
YouTube: https://www.youtube.com/c/KimiLiuCharmhigh/videos
Jeśli chcesz dowiedzieć się więcej informacji, skontaktuj się z nami poprzez e-mail. Odpowiemy ci po raz pierwszy.
