Szczegóły Produktu:
|
| SMT PNP Machine: | CHMT36VA Vision System + vibration feeder | Size Of Machine: | L 960mm*W 655mm*H 285mm |
|---|---|---|---|
| Stencil printer 3040: | Table size 300*400mm, printer area 250x400mm | Reflow Oven: | CHMRO-420 lead-free soldering |
| Soldering Area: | 2500W / 300*300mm / infrared + hot air heating | smt production line: | from 0402-5050,SOP,QFN etc |
| Podkreślić: | Linia produkcyjna PCB CHMT36VA,piec rozpływowy PCB BRT420,maszyna montażowa CHMT36VA Smt |
||

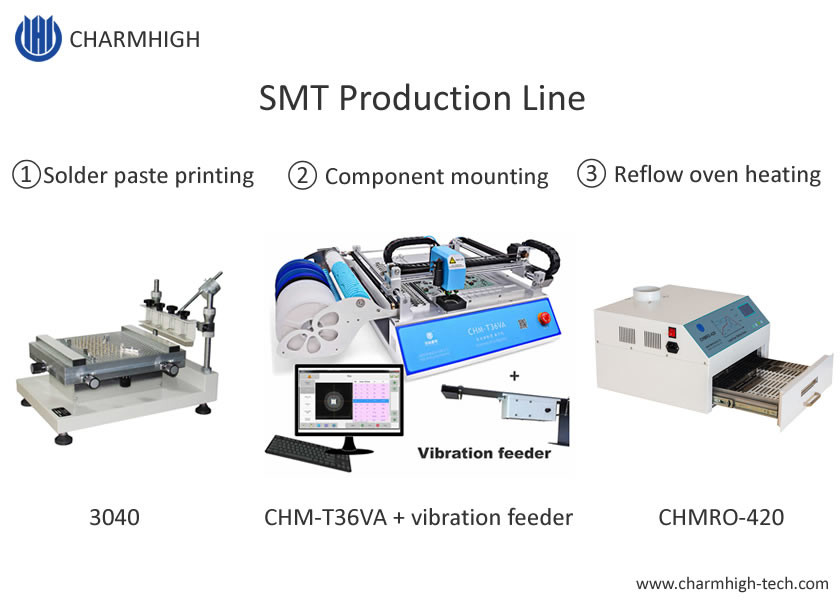

Najgorętsza linia montażu małych PCB, wykonana przez Charmhigh:
Drukarka 3040, CHMT36VA smt pick and place machine + Vibration feeder, CHMRO-420 Reflow Oven
Te małe maszyny, wszystkie wykonane przez Charmhigh, proszę kupić z ufnością.
Kup go u nas.sklep internetowyz najniższą ceną bezpośrednio:
3040+CHMT36VA+420: https://www.charmhigh-smt.com/sale-488941-small-smt-production-line-chmt36va-smt-pick-and-place-machine-3040-stencil-printer-420-reflow-oven.htm
1.Opis drukarki 3040:
| Rozmiar stołu roboczego | 300*400 mm |
| Wielkość druku | 250*400 mm |
| Maksymalny rozmiar ramy netto | 370*470 mm |
| Drukarka | podręcznik |
| Grubość podłoża | 0-80 mm |
| Ustawić objętość stołu roboczego | 10 mm, regulacja kąta poziomego |
| Wysokość platformy druku | 220 mm |
| wielokrotna dokładność | +-0,01 mm |
| Tryb lokalizacji | Wskaźnik odniesienia lub kształt otworu |
| Wymiar | 540*370*350 mm |
| Rozmiar opakowania | 630*450*480 mm |
| Waga | NW.22Kg GW.23Kg |
2.Maszyna do zbierania i umieszczania CHMT36VA
| Model | CHM-T36VA |
| Powierzchnia PCB | 10 mm*10 mm - 355 mm*355 mm |
| Oś X Y Podróż | 400*460 mm |
| Zakres ruchu osi Z | 15 mm (najwyższy składnik 5 mm) |
| Główki do rozmieszczenia | 2 sztuk (dostępne z 4 dyszami) |
| Wyroby do żywienia |
Zestaw do podkładania taśmy: (8mm=22 sztuk, 12mm=4 sztuk, 16mm=2 sztuk, 24mm=1 sztuk) Wsparcie podkładu rury (nieobowiązkowe) |
| System widzenia | Dwie kamery (kamera górna i dolna) Maksymalny zakres widzenia 22*22mm |
| Wyrzucić | System serwo napędowy stopniowy układu sterowania w pętli zamkniętej, z koderem, niewyłączony |
| Wykrycie samodzielnego zwrotu w osi Z | Tak, zapobiega pękaniu dyszek. |
| Samodzielne zwrot igły | Tak, zapobiega pękaniu igły |
| Utrata w metodzie wykrywania materiału | Wykrywanie próżni, wykrywanie widzenia |
| Prędkość montażu | 2600cph (widzenie włączone) |
| Dokładność montażu | ±0,025 mm |
| Składniki | 0402-5050,SOP,QFN,QFP itp. |
| Wymiar maszyny | L 960 mm * W 705 mm * H 335 mm |
| Pompy próżniowe | -92KPA (2 sztuk, wbudowany, niemy typ) |
| Zewnętrzne źródło powietrza | Nie ma potrzeby (maszyna wbudowana w pompę próżniową 2 sztuk) |
| Zewnętrzny PC | Tak (oprogramowanie kompatybilne z systemami windows7, windows10) |
| napięcie | 110VAC/ 220VAC, 50Hz/60Hz |
| Waga netto | 55 kg |
| Waga brutto | 70 kg / 108*79*52 cm |
3. CHMRO-420 piec z odtwarzaniem
| Maksymalna powierzchnia lutowania | 270*270 mm |
| Sposób lutowania | Mieszanka gorącego powietrza + IR |
| Moc nominalna: | 2500w |
| Okres przetwarzania: | 5-10 minut. |
| Maksymalna temperatura: | 300 stopni |
| Dokładność regulacji temperatury | ±1 stopnia (temperatura stała) |
| Typ spawania: | Bez ołowiu i ołowiu |
| Zasilanie: | Tylko AC220V /50HZ |
| Waga netto | 22 kg |
| Waga brutto | 23 kg |
| Wymiar przedmiotu | 405*420*255 mm |
| Liczba przechowywanych krzywych | 8 |
1.Drukarka stencil rozmiar wydruku 250*400 mm
2. CHMT36VA wygięcie górnej 2 głowy wybierać i umieścić maszynę, wsparcie 0402 - 5050 - IC:
3. Pieczarnia odtwarzająca CHMRO-420 bezołowiowa, podczerwień + ogrzewanie ciepłym powietrzem, 300x300 mm rozmiar ogrzewania:
Q1: Jaki jest czas realizacji Twoich produktów? (Jak długo musisz przygotować moje towary?)
Odp.: 2-3 dni dla 1-3 jednostek maszyny. 5-15 dni dla zamówień masowej produkcji (w zależności od różnych ilości).
P2: Jak dostarczysz mi towary?
A: Zazwyczaj wysyłamy międzynarodowymi ekspresami, takimi jak DHL, UPS, FedEx, TNT, aby umożliwić naszym klientom otrzymanie ich
W przypadku większej ilości, wysyłajcie drogą powietrzną lub morską.
P3: Jak długo muszę czekać, zanim przybędą moje towary?
Odpowiedź: 3-7 dni dla międzynarodowego transportu ekspresowego. 5-8 dni dla transportu lotniczego. 20-40 dni dla transportu morskiego.
Q4: Jaka jest jakość produktu?
A: Nasze surowce są kupowane od wykwalifikowanych dostawców, najlepsza jakość w Chinach.Teraz jakość CharmHigh i opinie są lepsze niż inne marki w Chinach.
Gwarancja:
Kompletna maszyna ma okres gwarancji 1 rok od momentu zakupu i dożywotni serwis
W związku z tym Komisja uznaje, że istnieje konieczność zapewnienia, aby w okresie 2000-2006 r.
Zapewniamy online Q / A i rozwiązywania problemów wsparcie i doradztwo techniczne.
usługi.
Jeśli maszyna lub część maszyny jest wadliwa podczas transportu, proszę zrobić zdjęcia i wysłać na naszą pocztę elektroniczną, wkrótce oddamy uszkodzone części.
Każda maszyna jest testowana na 100% przed wypłynięciem.
Wsparcie techniczne:
Kimi Mob: 0086 135 106 75756
Skype: kimiliu89
E-mail: kimi@charmhigh-tech.com
Zapraszamy do nas.YouTube:/www.youtube.com/channel/UCKRczL5Hywx59M_2SWGJOsA/videos
Jeśli chcesz zobaczyć więcej informacji i filmów, skontaktuj się z nami e-mailem.
Odpowiemy za pierwszym razem.
