Szczegóły Produktu:
|
| Pozycjonowanie: | Podwójne pozycjonowanie kamery | Rozmiar maszyny: | Dł. 855 mm * szer. 535 mm * wys. 335 mm |
|---|---|---|---|
| Obszar PCB: | 10 mm * 10 mm ~ 355 mm * 355 mm | precyzja pracy: | ± 0,025 mm |
| Szybkość montażu: | 2800cph (vision on) ; 2800cph (wizja włączona); 4000cph (vision off) 4000cph | ||
| High Light: | CHMT36VA Maszyna do wybierania i umieszczania blatów stołowych,Sprzęt do umieszczania blatów na stole,CHMT36VA SMD Maszyna do wybierania i umieszczania |
||
Gorąca wyprzedaż!
29 podajników 2 głowice Kamera wizyjna CHMT36VA + zewnętrzny komputer,
Desktop SMT Pick and Place Machine, produkcja małoseryjna, prototypowanie
Montaż powierzchniowy SMD Wersja angielska 110 v 220 V CE przeszła
Wysyłka przez TNT..DHL .. Lub możesz odebrać z naszej fabryki!
Film roboczy:
Film roboczy CHMT36VA z Włoch:
www.youtube.com/watch?v=FJoGJK79luU
CHMT36VA Umieszczenie diody LED - film z produkcji:
www.youtube.com/watch?v=jYD_1U8pUm0
Katalog do pobrania stąd:CHMT36VA.pdf
Opis:

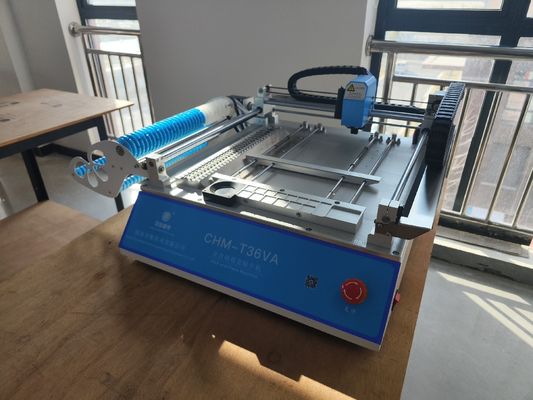

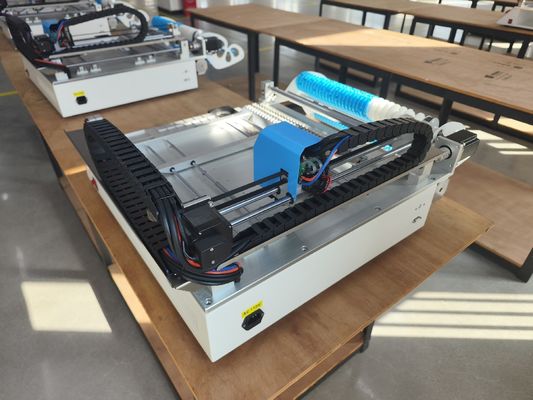

CHMT36VA to oparta na wizji komputerowa maszyna typu pick and place, która wymaga podłączenia zewnętrznego komputera PC z systemem Windows 7.Jest bardzo niezawodny dzięki niedrogiemu modelowi ekonomicznemu, ta mała maszyna platformowa jest wyposażona w zaawansowany system wizyjny, sterowanie w pętli zamkniętej, stosy materiałów 29 szt.Oprogramowanie o wysokiej precyzji i łatwej obsłudze.Jest kompatybilny z różnymi rodzajami komponentów 0402-5050, SOP, QFN, TQFP ... bardzo nadaje się dla konstruktorów prototypów, hobbystów, programistów i grup programistycznych oraz produkcji małych partii, wystarczy przygotować komputer z portem USB.
Główny parametr
| Model | CHM-T36VA |
| Obszar PCB | 10 mm * 10 mm - 355 mm * 355 mm |
| Przesuw osi XY | 420 * 460 mm |
| Zakres ruchu osi Z. | 15mm |
| Umieszczanie głowic | 2szt |
| Podajniki |
8mm = 22 szt., 12mm = 4 szt., 16mm = 2 szt., 24mm = 1 szt., Przednia taca IC = 14 sztuk, taca IC zdefiniowana przez użytkownika |
| System wizyjny | Podwójne kamery (kamery góra i dół) |
| Napęd | Sterowany serwonapędem z pętlą zamkniętą, upewnij się, że nigdy nie stracisz kroku |
| Wykrywanie powrotu automatycznego w osi Z. | Tak, zapobiegaj pękaniu dysz |
| Pociągnij sworzeń samowrotny | tak |
| Metoda wykrywania wycieków materiału | Wykrywanie próżni, wykrywanie wzroku |
| Szybkość montażu | 4000cph (wizja wyłączona);2800cph (wizja włączona) |
| Precyzja montażu | ± 0,025 mm |
| składniki | 0402-5050, SOP, QFN, (szerokość taśmy: 8MM, 12MM, 16MM, 24MM) |
| Wymiar maszyny | Dł. 960 mm * szer. 705 mm * wys. 335 mm |
| Pompa próżniowa | -92KPA (2 szt., Wbudowany, wyciszony) |
| Zewnętrzne źródło powietrza | Nie ma potrzeby (wbudowana wyciszona pompa próżniowa 2 szt.) |
| Komputer zewnętrzny | Tak (oprogramowanie kompatybilne z Windows7) |
| Napięcie | 220 V (110 V), 50 Hz |
| Zgodne oprogramowanie | Projektant Altium, Protell99SE, PADS, Kicad, Eagle, Cadint, Cadence Orcad, Cadence Allegro, PROTEUS… itd. |
| Waga brutto | 70 kg / 107 * 78 * 50 cm / 0,41 m³ |
Branża aplikacji:
Przemysł AGD, przemysł motoryzacyjny, energetyka, przemysł LED, bezpieczeństwo, przemysł przyrządów i mierników, przemysł łączności, przemysł inteligentnego sterowania, przemysł Internetu rzeczy (IOT) i przemysł wojskowy itp.

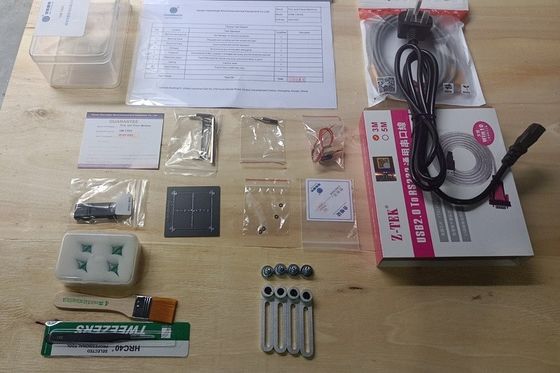

Standardowe akcesoria do CHMT36VA:
1) Maszyna do wybierania i umieszczania pulpitu SMT CHMT36VA * 1
2) dysza Juki: całkowicie 4 sztuki (rozmiar 503, 504, 505, 506)
3) Pamięć flash USB 8G 1
4) Przewód zasilający: 1
5) Pociągnij kołki: 2
6) Cewka do zawleczki: 1
7) Smar: 1
8) Klucz sześciokątny: 6
9) Pęsety: 1
10) Pędzel: 1
11) angielska instrukcja obsługi: 1
Gwarancja:
Cała maszyna posiada roczną gwarancję od zakupu i dożywotnią eksploatację
wsparcie, a także długoterminowa dostawa cen fabrycznych.
Zapewniamy pytania / odpowiedzi online, pomoc w rozwiązywaniu problemów i porady techniczne.
Zapewnij indywidualną usługę posprzedażną.Każda maszyna w 100% testuje dobrze przed wysyłką.
