Szczegóły Produktu:
|
| głowy: | 6pcs (z automatyczną zmianą dyszy 19pcs) | Rozmiar PCB: | 350 mm (l) * 300 mm (w) |
|---|---|---|---|
| Prędkość: | 27800 cph (najlepszy stan w naszej firmie) | Podajnik: | Obsługa podajnika elektrycznego 50pcs NXT |
| Część: | 01005, 0201,0402, -5050, SOP, QFN, BGA do 36*36 mm większe komponenty | Maksymalna wysokość elementu: | 12 mm |
| Kamera: | Kamera IC: 1PCS (36x36 mm); Latający aparat: 6pcs (16x16 mm); Zamorowanie aparatu: 2PCS | Dostawa PCB: | Automatyczna dostawa 3 sztuk z szynami, szerokość można regulować za pomocą oprogramowania |
| Wymiar: | 890 mm (l) x1450 mm (w) x1500 mm (h) | Zasilanie: | AC220V (50 Hz, jednofazowy) |
| Typ podajnika: | Podajnik elektryczny Fuji NXT | Silnik: | Silnik serwo Panasonic |
| Grubość PCB: | 0,6-3,5 mm | Waga netto: | 900 kg |

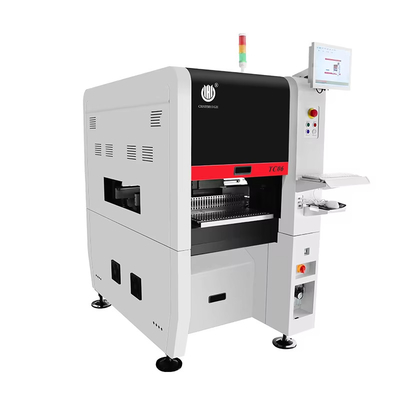

Ta maszyna typu pick and place jest kompaktowa i urocza, a jednocześnie niezwykle wydajna.
Wąska konstrukcjaWysokiej precyzji moduł TC06 SMT Pick and Place Machine6 głowic, 50 podajników, obsługa 01005 CPK>1.0

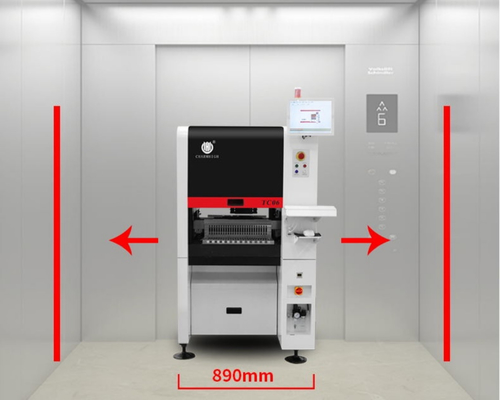

Szerokość 89 cm, pasuje do większości drzwi biurowych i wind!
Parametry Charmhigh TC06:
| Wymiary |
890mm(L)x1450mm(W)x1500mm(H)
|
| Waga | 900kg |
| Zasilanie | AC220V (50Hz, jednofazowe), 3kW |
| Dopływ powietrza | 0.5MPa ~0.7MPa |
| Wytwarzanie próżni | Wbudowana pompa próżniowa |
| Ilość głowic montażowych | 6 |
| Prędkość montażu | 27800cph (optymalna) |
| Dokładność montażu | (xy)+30μm, CPK≥1.0 |
| Wysokość komponentu | ≤12mm |
|
Typ komponentu i zakres komponentów |
-Wykluczenie rezystora i kondensatora, dioda cylindryczna, aluminium -Rozmiar w calach 01005 do 36*36mm, i montaż większych komponentów |
| Grubość PCB | 0.6mm~3.5mm |
| Rozmiar PCB | 350mm(L)x300mm(W) |
| Transport PCB | Automatyczny transport 3-sekcyjny, urządzenie do podtrzymywania PCB |
| Zmiana dyszy | Automatyczna zmiana dysz (biblioteka dysz 19-otworowa) |
| System kontroli | Wbudowany komputer przemysłowy (system Windows) wyposażony w monitor, klawiaturę i mysz |
| System napędowy |
Oś X&Y napędzana przez Silniki serwo Panasonic |
| System transmisji | Śruby uziemiające + prowadnice liniowe |
| System podawania | 50 stosów podajników standardowych NXT 8mm (również odpowiednie dla tacek IC i podajników sztabkowych) |
| System wizyjny | Kamera Fly x 6 (dotyczy rozmiaru komponentu: 16mmx16mm); Kamera IC x 1 (dotyczy rozmiaru komponentu: 36mmx36mm); Kamera Mark x 2 |
1. Numer modelu: TC06
2. Marka: Charmhigh
3. Główna konfiguracja: W pełni automatyczny in-line + automatyczne dostarczanie PCB + 6 głowic, 50 podajników + (xy)+30μm, CPK>1.0 + oś X&Y napędzana silnikiem serwo Panasonic + automatyczna zmiana dysz + 9 kamer + Śruba uziemiająca & prowadnice liniowe + Kompensacja termiczna + Optymalna prędkość: 27800CPH
4. Podajnik: Podajnik Fuji Electric (do nabycia osobno)
5. Powierzchnia PCB: 350mm(L) * 300mm(W)
6. W zestawie komputer, klawiatura i mysz z systemem Windows
7. Komponent: 01005/ 0201/ 0402 / 0603-5050/ dioda/ tranzystor/ SOP/ QFP/ QFN/ BGA/ LED... do maks. 36*36mm IC
8. Wymiar: 890 (L) * 1450 (W) * 1500 (H) mm, AC220V (50hz, jednofazowe)
9. Czas realizacji: 5-7 dni roboczych
10. Dostawa: drogą morską / odbiór bezpośrednio z naszej fabryki / wysyłka do magazynu w Chinach
11. Metoda płatności: przelew bankowy (T/T)
12. Pakowanie: skrzynia ze sklejki
Kanał YouTube Charmhigh: https://www.youtube.com/@KimiLiuCharmhigh/videos
Film z pracy TC06, montaż 01005: https://www.youtube.com/watch?v=jmGMTdvt9FY
Lista części:
| Pozycja | Ilość | Pozycja | Ilość |
| Maszyna typu pick and place TC06 | 1 | Olej smarowy | 1 |
| Dysze | 8 | Filtr | 4 |
| Skrzynka narzędziowa | 1 | Szybkozłącze | 1 |
| Karta gwarancyjna | 1 | Podkładka pod mysz | 2 |
| Instrukcja obsługi | 1 | Kabel zasilający | 2 |
| Raport z testu | 1 | Klawiatura | 1 |
| Szczotka | 1 | Podkładka pod mysz | 1 |
| Pęseta | 1 | LCD | 1 |

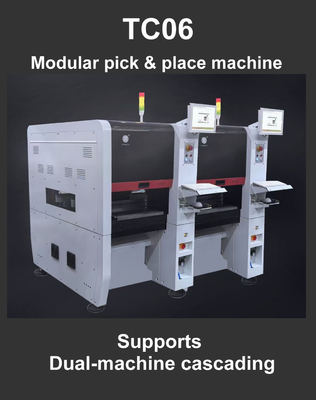

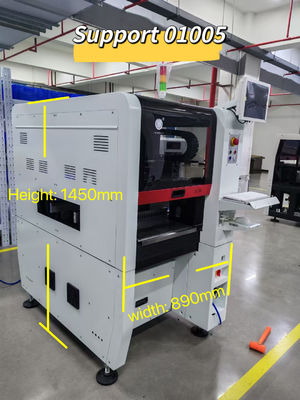

Charmhigh TC06, 6-głowicowy 50-podajnikowy: (szerokość 890mm)
Odlew żeliwny zintegrowany, ultra-mocna konstrukcja belki X.
Zalety TC06:
-Wspieranie CPK jest ważnym kluczem do wyboru maszyny typu pick and place, dzięki czemu proces produkcji SMT jest bardziej stabilny.
-ANC: Automatyczna zmiana dysz, dysze mogą być automatycznie przydzielane w zależności od komponentów, co sprawia, że produkcja SMT jest bardziej inteligentna i wydajna.
-Wysokiej precyzji uniwersalna głowica montażowa: jedna maszyna może zaspokoić potrzeby montażowe różnych komponentów z wysoką stabilnością
-Żeliwna konstrukcja podstawy, maszyna typu pick and place pracuje płynnie z dużą prędkością, lepiej niż marmur.
-Oś X&Y napędzana silnikiem serwo Panasonic zapewnia długotrwałą stabilność i precyzję maszyny.
Rozwiązania problemów specyficznych dla maszyny: "Zmiana dysz doprowadza mój zespół do szału"
Automatyczna zmiana dysz obsługuje 6 typów w 30 sekund.
Rozwiązania problemów specyficznych dla maszyny: "Nasza winda w warsztacie jest za mała"
Smukła obudowa 890 mm pasuje do standardowych wind – bez demontażu!
Rozwiązania problemów specyficznych dla maszyny:
"Upał latem psuje dokładność umieszczania"
Inteligentna kompensacja termiczna utrzymuje ±0,01 mm przez cały dzień.
Rozwiązania problemów specyficznych dla maszyny:
"Wyrównanie podajnika pochłania czas produkcji"
Automatyczna kalibracja laserowa – ustaw 50 podajników w 5 minut.
Rozwiązania problemów specyficznych dla maszyny:
"Podczas gdy inni się trzęsą, my pozostajemy stabilni: stabilność z dwoma silnikami zapewnia bezbłędne umieszczanie z dużą prędkością."
"Wreszcie – maszyna, która nie wibruje z powodu maleńkich chipów podczas realizacji zamówień."
Rozwiązania problemów specyficznych dla maszyny: "Konfiguracja nowego komponentu zajmuje godziny"
Wstępnie załadowana biblioteka typowych komponentów – przeciągnij i upuść, aby rozpocząć.
Rozwiązania problemów specyficznych dla maszyny: Przestoje maszyny zabijają nasze terminy"
TC06 działa jak 3 maszyny – niezawodność 24/7.
Rozwiązania problemów specyficznych dla maszyny: "Szkolenie nowych operatorów zajmuje miesiące"
Prosty interfejs – każdy może go uruchomić w ciągu 1 godziny.
Zalecenie dotyczące linii produkcyjnej SMT:
Próbki montażowe:
Bezpośrednie dostawy z fabryki Charmhigh:
Serwis i gwarancja:
Kompletna maszyna ma okres gwarancji 1 roku od daty zakupu i dożywotni serwis.
Zawsze dostarczamy części zamienne do maszyn, bezpośrednie dostawy z fabryki z gwarancją.
Zapewniamy wsparcie w zakresie pytań i odpowiedzi online oraz rozwiązywania problemów oraz usługi doradztwa technicznego.
Zapewniamy indywidualną obsługę posprzedażną. Każda maszyna jest w 100% dobrze przetestowana przed wysyłką.
