Szczegóły Produktu:
|
| Heads: | 4pcs(comes with 19pcs nozzle auto-change library) | Max PCB size: | 450mm*300mm |
|---|---|---|---|
| Feeder: | Support 50pcs YAMAHA CL Feeder/Electric Feeder | Precision: | (XY)±0.06mm; CPK≥1.0 |
| Precision: | (XY)±0.06mm; CPK≥1.0 | Dimension: | 1280(L)*1190(W)*1050(H) mm |
| Cameras: | 6pcs small camerea+1 big camera+2 mark camera | Motor: | Panasonic servo motor |
| Components: | 0201, 0402~5050, SOP, QFN, BGA, PLCC, LED | PCB conveyor: | 3-pieces automatic PCB conveyor |
| Net weight: | 310kg | ||
| Podkreślić: | 0201 Maszyna do zbierania i umieszczania |
||
Wysoka precyzja, obsługa 0201 CPK≥1.0 W pełni automatyczny podajnik PCB
Mała 4 głowice 50 podajników CHM-650, urządzenie typu pick and place SMT na blat
Automatyczna wymiana dysz, oszczędność miejsca, certyfikat CE
Opis:

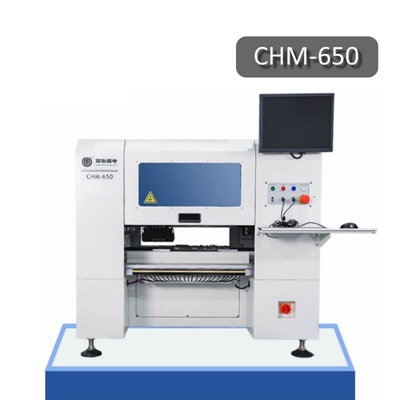

Charmhigh CHM-650 to najnowocześniejsze, w pełni automatyczne urządzenie typu pick and place SMT, zaprojektowane do precyzyjnego umieszczania komponentów, ale z oszczędnością miejsca. Idealny do produkcji na małą i średnią skalę, model ten łączy zaawansowane systemy wizyjne, modułową konstrukcję i przyjazne dla użytkownika sterowanie, aby usprawnić przepływ pracy w produkcji.
Maszyna CHM-650 Pick and Place charakteryzuje się 50 stosami podajników, 4 głowicami zdolnymi do obrotu o 360 stopni, obsługą pneumatycznych podajników Yamaha, podajnikami sztyftowymi z komponentami rurowymi, automatyczną korekcją do pobierania komponentów, zintegrowaną pracą z wbudowanym komputerem przemysłowym.
| Specyfikacje CHM-650 | |
| Wymiary | 1280mm(L)x1190mm(W)x1050mm(H) |
| Waga netto | 310kg |
| ZasilanieZasilanie | AC220V (50Hz, 1 faza), 2,1kW |
| Dopływ powietrza | 0,5MPa ~ 0,7MPa |
| Wytwarzanie próżni | Generator próżni |
| Głowica montażowa | 4 głowice |
| Prędkość montażu | 9000cph (optymalna) |
| Dokładność montażu | (XY) ±0,05mm; CPK≥1.0 |
| Dokładność sterowania | 5μm |
| Wysokość komponentu | 12mm |
| Typ komponentu |
0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA itp. (rezystor/kondensator/dioda/trioda/LED/IC itp.) |
| Grubość PCB | 0,6mm~3,5mm |
| Rozmiar PCB | 400mm(L)x350mm(W) |
| Transport PCB | 3-sekcyjny automatyczny transport szynowy |
| Wymiana dysz | Automatyczna wymiana dysz (biblioteka dysz 19-otworowa) |
| System kontroli |
Wbudowany komputer przemysłowy (system Windows) wyposażony w monitor, klawiaturę i mysz |
| Układ napędowy | Oś X&Y napędzana silnikami serwo; zastosowanie elastycznego przyspieszenia i zwalniania krzywej S |
| System transmisji | Śruba kulowa + prowadnica liniowa |
| System podawania |
50 gniazd pneumatycznych/elektrycznych podajników standardowych Yamaha 8mm (również odpowiednie dla tacek IC i podajników sztyftowych) |
| System wizyjny |
Aparat migawkowy x4 (dotyczy rozmiaru komponentu: 16mmx16mm); Aparat IC x1 (dotyczy rozmiaru komponentu: 36mmx36mm); Aparat Mark x2 |
Główne cechy CHM-650:
1. Numer modelu: CHM-650
2. Marka: Charmhigh
3. Główna konfiguracja: Typ biurkowy + automatyczne dostarczanie PCB + 4 głowice 50 podajników + silnik serwo Panasonic + automatyczna zmiana dysz + śruba kulowa + prowadnica liniowa + 7 kamer + nowe inteligentne oprogramowanie
4. Podajnik: 2 opcje: elektryczny podajnik Yamaha / podajnik pneumatyczny (podajniki kupowane osobno)
5. Maks. powierzchnia PCB: 400*350mm; Maks. wysokość komponentu: 12mm
6. W zestawie komputer, klawiatura i mysz z systemem Windows
7. Komponent: 0201, 0402-5050, SOP, QFN, TQFP, BGA... itp.
8. Wymiar: 1280(L)*1190(W)*1050(H)mm, AC220V(50Hz)
9. Czas realizacji: 7-10 dni roboczych
10. Dostawa: przez DHL/ przez lotniczą / przez morze / odbiór bezpośrednio z naszej fabryki / wysyłka do magazynu w Chinach
11. Metoda płatności: przelew bankowy (T/T)

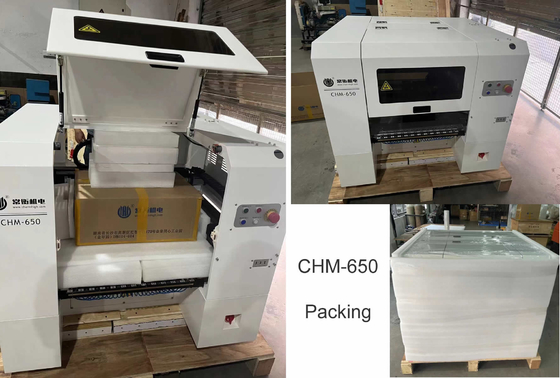

12. Pakowanie: skrzynia ze sklejki
Film z pracy na YouTube:
CHM-650 montaż 0201 0402 TQFP 128pin:
https://youtu.be/PdjjR7lc56Q
CHM-650 montaż mieszany:
https://www.youtube.com/watch?v=Hk0rwxEVXf8
Film z pracy CHM-650 od bułgarskiego klienta:
https://www.youtube.com/watch?v=50mu2rlPrrc
Realne ujęcie robota pick and place CHM-650 z 4 głowicami w fabryce:
https://www.youtube.com/watch?v=R6UZqwV8Zvc
Każda strona 25 szt. podajników, łącznie obsługiwane 50 szt. podajników taśmowych: (elektryczny podajnik Yamaha + pneumatyczny, oba odpowiednie)
Podajnik 8/12/16/24/32mm, podajnik sztyftowy, tacka IC obsługiwana, zakup osobno.
4 głowice z dyszami Samsung:
CharmHigh, najlepsza chińska marka, niezawodny producent.

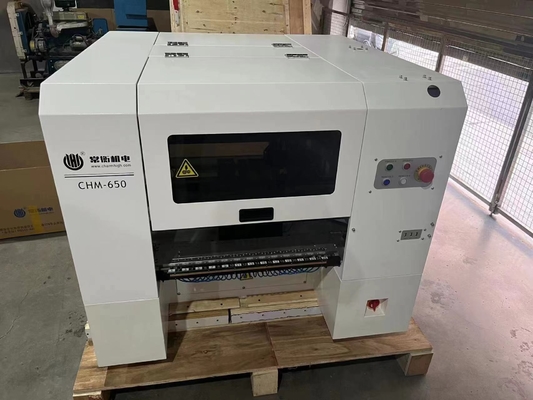

100% prawdziwych zdjęć: (zdjęcie od klienta)
Proszę zanotować:
Maszyna pick and place jest kompletnym zestawem ze wszystkimi akcesoriami zawartymi w pakiecie, należy dokupić podajniki osobno i należy przygotować kompresor z rurą o średnicy zewnętrznej 10 mm (dostarczającą powietrze do podajników, ANC, stopera PCB...), wkładając rurę z tyłu maszyny.
Proszę kupić tę maszynę z pewnością. Ciesz się swoją maszyną pick and place!
Dlaczego warto wybrać Charmhigh?
1. Profesjonalny design i oszczędność miejsca.
2. Przyjazna dla użytkownika obsługa, brak potrzeby profesjonalnego inżyniera SMT, urządzenie podstawowe
3. Jedna maszyna - Zintegrowana obsługa, brak potrzeby dodatkowej pompy, komputera PC lub jakiegokolwiek urządzenia pomocniczego.
4. Ekonomiczne, zmniejsz wydatki na posiadanie profesjonalnej, w pełni automatycznej linii produkcyjnej SMT.
5. Bardzo wygodna wymiana maszyny, łatwa do naprawy samodzielnie.
6. Międzynarodowy ekspres z usługą door to door, dostawa w 6-8 dni roboczych.
7. Szczególnie do badań i rozwoju laboratoryjnego, aby chronić własny projekt i patent.
8. Jedna maszyna równa się 5 pracownikom lutowania, znacznie wyższa wydajność niż praca ręczna, łatwe zarządzanie i oszczędność kosztów. Dobre dla produkcji małoseryjnej.
9. Charmhigh to dostawca fabryczny, wszystkie części naszych maszyn są badane i produkowane przez nas. Części zamienne po serwisie nigdy się nie kończą.
10. Charmhigh jest profesjonalnym producentem maszyn SMT Pick and Place od czasu, gdy pierwszy p&p został wydany w 2011 roku. Całe oprogramowanie zostało zbadane przez nas, zapewniono dobrą obsługę posprzedażną.
Serwis i gwarancja:
Kompletna maszyna ma okres gwarancji 1 roku od daty zakupu i dożywotni serwis.
Zawsze dostarczamy części zamienne do maszyn, bezpośrednio z fabryki z gwarancją.
Zapewniamy wsparcie w zakresie pytań i odpowiedzi online oraz rozwiązywania problemów oraz usługi doradztwa technicznego.
Zapewniamy indywidualną obsługę posprzedażną.Każda maszyna w 100% przetestowana przed wysyłką.
