Szczegóły Produktu:
|
| Powtarzaj dokładność pozycji: | ± 20,0 mikronów przy 6 σ, Cpk ≥ 2,0 | Szybkość drukowania / Czas cyklu: | 0-200mm/s |
|---|---|---|---|
| Maksymalny rozmiar PCB: | 450*350mm | Minimalny rozmiar PCB: | 50*50mm |
| Grubość PCB: | 0,4 ~ 6 mm | Długość ściągaczki: | 220-500mm |
| Waga netto: | 1000 kg | Wymiar: | 1140*1400*1480mm |
| Podkreślić: | Całkowicie automatyczny drukarka stencil SMT,Drukarka do drukowania jedwabnym |
||

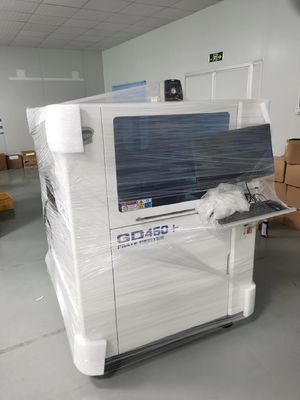

Wysoka precyzjaGD450+Całkowicie automatyczny drukarz pastowy lutowniczy drukarz stencil SMT
Maszyna do druku seryjnego dla linii montażowej SMT 0201
Opis
GD450+ pełnoautomatyczna drukarka pasty lutowej jest klasycznym modelem o wysokiej dokładności, z prostą i niezawodną, dokładną pozycjonowaniem i łatwą do regulacji strukturą.zapewnić stabilność.
1Dokładny system pozycjonowania optycznego
Czterostronne źródło światła jest regulowane, natężenie światła jest regulowane, światło jest jednorodne, a pozyskiwanie obrazu jest bardziej doskonałe; Dobra identyfikacja (w tym nierównomierne punkty oznaczania), odpowiednia do cynkowania,pokrycie miedzianymZłote pokrycie, rozpylanie cyny, FPC i inne rodzaje PCB o różnych kolorach.
2Wysokiej wydajności i elastyczności system czyszczenia stencilów
Nowy system wycierania zapewnia pełny kontakt z szablonem; można wybrać trzy metody czyszczenia: suchy, mokry i próżniowy oraz wolne połączenie; płytka wycierająca z miękkiej, odpornej na zużycie gumy,dokładne czyszczenie, wygodne rozbiórki i uniwersalnej długości papieru do wycieraczki.
3Inteligentny system wyciśnięcia
Inteligentne ustawienia programowalne, dwa niezależne silniki napędzane przez bezpośrednie, wbudowany precyzyjny system kontroli ciśnienia.
4Prosty i niezawodny system pozycjonowania PCB
Przystosowana grubość płyty PCB, elastyczny ciśnienie boczne i urządzenie magnetyczne.
| GD450+ Specyfikacja | |
| PCBParametry | |
| Maksymalny rozmiar PCB (X x Y) | 450 mm x 350 mm |
| Min rozmiar PCB (Y x X) | 50 mm x 50 mm |
| Grubość PCB | 0.4 mm~14 mm |
| Strona warpage | Maksymalnie PCB diagonalne 1% |
| Maksymalna masa PCB | 10 kg |
| Przepaść w marginesie PCB | 3 mm ((PCB na taśmie przenośnej/szerokość dotykająca ramy) |
| Maksymalna przepaść dolna | 15 mm |
| Prędkość przenośnika | 1500 mm/s (maks.) |
| Wysokość konwertera | 900±40 mm |
| Kierunek przenośnika | L R, R L, L L, R R |
| Metoda przenośnika | Jednorazowa szyba |
|
Metoda mocowania PCB |
Oprogramowanie regulowane ciśnienie elastyczne boczne ciśnienie (opcje: 1, dolne holistyczne próżniowe ssanie;2, dno wielopunktowe próżniowe; 3, zaciskanie podłoża blokującego krawędzie) |
| Metoda podtrzymania PCB | Magnetyczna paluszka, równa wysokość bloku, próżniowa kałuża ssania (opcja: Grid-Lok) |
| Parametry drukowania | |
| Głowa drukarska | Głowa drukarska typu silnika liniowego w pętli zamkniętej |
| Rozmiar ramki szablonu | 370 mm x 470 mm~737 mm x 737 mm |
| Maksymalna powierzchnia druku (X x Y) | 450 mm x 350 mm |
| rodzaj szkrabki | szrapacze stalowe/szrapacze gumowe ((45°/55°/60) |
| Długość szkrabki | 220 mm~500 mm |
| wysokość odrywacza | 65 ± 1 mm |
| grubość szkrabki | 0.25mm Diamentowa powłoka węglowa |
| Sposób drukowania | Z wyłączeniem urządzeń objętych pozycją 8471 |
| Długość uwolnienia formy | 00,02 mm do 12 mm |
| Drukowanie | 0 ~ 200 mm/s |
| Ciśnienie druku | 00,5 kg - 10 kg |
| Długość druku | ± 250 mm (od środka) |
| System czyszczenia | |
| Metoda czyszczenia: próżniowe czyszczenie suche-próżniowe czyszczenie mokre-suche czyszczenie (kontrola programowania) | |
| kierunek czyszczenia do przodu i do tyłu, czyszczenie do przodu i do tyłu (programowane sterowanie) | |
| Parametry aparatu | |
| Obszar obrazowania (FOV) | 60,4 mm x 4,8 mm |
| Zakres regulacji platformy | X,Y: ± 7,0 mm,θ: ± 2,0°. |
| Typ punktu odniesienia | Standardowy punkt odniesienia kształtu (zob. standard SMEMA), podkładka/dziura |
| System kamer | Jednorazowa kamera, pojedynczy system widzenia obrazowania w górę/dolę, geometryczne dopasowanie pozycji |
| Parametry funkcji | |
| Powtórna dokładność kalibracji obrazu | ± 10,0um @6 σ,Cp większe niż 2.0 |
| Dokładność powtarzania druku | ± 20,0um @6 σ,Cp większe niż 2.0 |
| Czas cyklu | Mniej niż 7s |
| Czas wymiany produktu | Mniej niż 5 minut. |
| Wyposażenie | |
| Zasilanie | AC220V±10%,50/60HZ,15A |
| Zaopatrzenie w powietrze | 4~6 kg/cm2, rurka o średnicy 10,0 mm |
| System operacyjny | System Windows XP |
| Wymiar | L ((1140mm) x W ((1400mm) x H ((1480mm) |
| Waga | 1000 kg |
| System kontroli temperatury i wilgotności(Opcja) | |
| Zakres regulacji temperatury | 23±3°C |
| Zakres kontroli wilgotności | 45-70%RH4 |
1. Funkcja automatycznego wypełniania pasty lutowej
Regularne i stałe automatyczne dodawanie pasty lutowej w celu zapewnienia jakości pasty lutowej i ilości pasty lutowej w szablonie.W celu zapewnienia, że klient może wykonywać jakość stabilnej i ciągłej druku przez długi czas, poprawa wydajności.
Może być monitorowanie w czasie rzeczywistym średnicy rolki pasty lutowej na ekranie wyzwalacz automatycznie dodać funkcjonalność
2. Funkcja wykrywania krawędzi pasty lutowej szablonu
W czasie rzeczywistym wykrywanie marginesu pasty lutowej (gruntości) na szablonie,inteligentna instrukcja wypełniania cyny
3. Funkcja wykrywania wtyczki stencil
Kompensując źródło światła nad szablonem, CCD służy do sprawdzenia siatki w czasie rzeczywistym, tak aby szybko wykryć i ocenić, czy po czyszczeniu szablon jest zablokowany,i przeprowadzać automatyczne czyszczenie, który jest uzupełnieniem wykrywania 2D PCB.
4. Funkcja automatycznego podawania
Zgodnie z wymaganiami różnych procesów druku, PCB może dokładnie rozprowadzać cynę, rysowanie linii, wypełnianie i inne operacje funkcjonalne po druku.
5. Squeegee ciśnienie zamknięte pętli sterowanie sprzężeniem zwrotnym
Wbudowany w precyzyjny cyfrowy czujnik ciśnienia system sterowania, poprzez system sprężarki ciśnienia sprężarki, może dokładnie wyświetlić pierwotną wartość ciśnienia sprężarki,Inteligentnie regulować głębokość ciśnienia wyciśniaczaZapewnienie stałej wartości ciśnienia w procesie druku i uzyskanie najwyższej kontroli procesu oraz doskonałe drukowanie urządzeń o wysokiej gęstości i drobnym rozstawieniu.
6Funkcja regulacji temperatury i wilgotności
Automatyczna regulacja i nadzór temperatury i wilgotności w prasie drukarskiej w celu zapewnienia stabilnych właściwości fizycznych materiałów drukujących.
7. Magnetyczna szczotka
Magnetyczna adsorpcyjna ostrza szczotki zamiast układu pozycjonowania śruby, wygodna i szybka wymiana.
8Płytka odsyskowa próżniowa i funkcja prasowa
Może automatycznie zacisnąć PCB o różnych rozmiarach i grubościach, aby skutecznie przezwyciężyć deformację deski, Upewnij się, że cyna jest jednolicie drukowana.
9. Wspiera system MES bezproblemowe dokowanie
Może skanować kod 1D kod 2D na płycie PCB klienta i zapisywać odpowiednie informacje, które mogą być udostępniane z systemem MES klienta.mobilny IoT i inne technologie do prowadzenia naukowego zarządzania przygotowaniem i zapobieganiem materiałowi magazynowemu, zarządzanie wyborem materiału przychodzącego, załadunek materiału i zapobieganie błędom, harmonogram produkcji, identyfikowalność jakości, kontrola Kanban itp. w procesie produkcji SMT.Poprzez proces optymalizacji w celu poprawy wydajności produkcji,poprawa jakości produktów, skrócenie cyklu produkcji, obniżenie kosztów produkcji,w celu osiągnięcia kompleksowego i naukowego zarządzania identyfikowalnością,pomoc przedsiębiorstwom w szybkim reagowaniu na zmiany rynkowe, poprawa podstawowej konkurencyjności.
10.Interfejs funkcji internetowych SPI
Po otrzymaniu informacji zwrotnych o wadliwej druku SPI maszyna automatycznie dostosowuje przesunięcie zgodnie z opinią SPI.XY przesunięcie można dostosować automatycznie w ciągu 3PC. i czyszczenie szablonu, poprawa jakości druku i efektywności produkcji, tworzą kompletny system informacji zwrotnych druku.
Całkowicie automatyczna linia produkcyjna SMT w zakładzie, praca z maszynami Charmhigh pick and place:
Charmhigh, najlepsza chińska marka.
Serwis i gwarancja:
Kompletna maszyna ma okres gwarancji 1 rok od momentu zakupu i dożywotniego serwisu.
Zawsze dostarczamy części zamienne maszyny, bezpośrednie dostawa z gwarancją.
Zapewniamy online wsparcie w zakresie pytań i odpowiedzi, rozwiązywania problemów oraz doradztwo techniczne.
Zapewniamy jedno-do-jednego obsługę posprzedażną.Każda maszyna była w 100% przetestowana przed wysyłką.
