Szczegóły Produktu:
|
| Repeatability: | ±0.01mm | Printing Accuracy: | ±0.025mm |
|---|---|---|---|
| Printing Speed / Cycle Time: | <7.5s (Exclude Printing & Cleaning); <19s(Included Printing & Cleaning) | Max PCB Size: | 400*340mm |
| Min PCB Size: | 50*50mm | PCB thickness: | 0.4~6mm |
| Dimension: | 1500mm x 1440mm x 1480mm | Net weight: | 900kg |

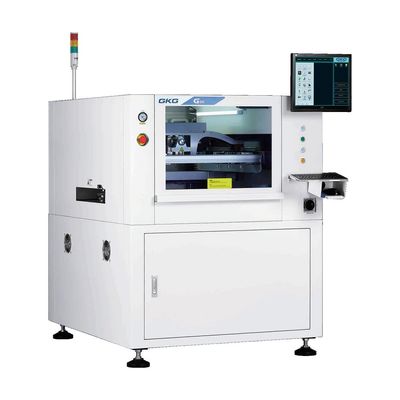

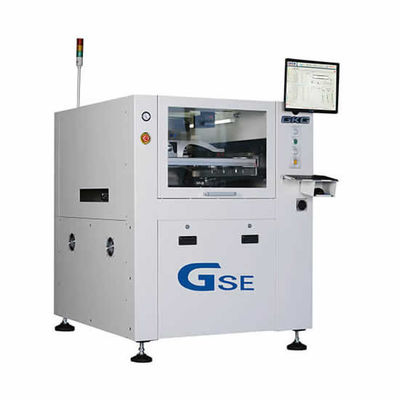

Wysokiej precyzji GKG GSE W pełni automatyczny drukarka pastowa lutownicza SMT Drukarka stencil Drukarka ekranowa Maszyna do druku na linii montażowej SMT
Opis
Automatyczna drukarka szablonów GKG GSE wykorzystuje jednolite światło pierścieniowe i światło koaksyjne o wysokiej jasności, wyposażone w funkcję regulowanej jasności.Zapewnia to, że wszystkie rodzaje punktów oznaczania mogą być dokładnie rozpoznaneDrukarka nadaje się do różnych rodzajów płyt PCB, w tym do płyt z cynowym pokryciem, miedzi, złotych pokryć, cynowym spryskaniem i FPC, niezależnie od koloru.
Wykorzystując opatentowany model matematyczny GKG, drukarka gwarantuje wysoką precyzję.czyszczenie na mokroMetody te mogą być stosowane w połączeniu lub ręcznie, jeśli klient woli skrócić czas czyszczenia i zwiększyć wydajność produkcji.Nowo zaprojektowany system wycierania zapewnia pełny kontakt z szablonem, a zwiększone ssanie próżniowe skutecznie usuwa pozostałą pastę z siatki, osiągając skuteczne automatyczne czyszczenie.
CCD i system czyszczenia drukarki pasty lutowej GKG GSE są oddzielone.w ten sposób zwiększenie prędkości i dokładności maszynyWysoce elastyczny układ mocowania stalowej siatki drukarki umożliwia drukowanie ramek ekranowych wszelkich rozmiarów i umożliwia szybką zmianę modelu podczas operacji linii produkcyjnej.
Główne parametry techniczne automatycznej maszyny do druku pasty lutowej GKG GSE:
(1) Dokładność druku: ±0,025 mm
(2) Powtarzalność: ±0,01 mm
(3) Cykl druku: < 7,5 s
(4) Rozmiar ramy ekranu wynosi od 420×520mm ≈737×737mm
(5) Rozmiary drukowalnych płyt PCB wahają się od 50 × 50 mm ≈ 400 × 310 mm
Wideo z produkcji Charmhigh Factory:
| Specyfikacja automatycznej drukarki szablonów GKG GSE: | ||
| Model | GSE | |
| Ramka szczebla | Min. wielkość | 370*370 mm |
| Maks. wielkość | 737*737 mm | |
| PCB | Min. wielkość | 50*50 mm |
| Maks. wielkość | 400*340 mm | |
| Grubość PCB | 00,4 ‰ 6 mm | |
| Wypróżnienie do dołu PCB | 15 mm | |
| GAP (wypadek) | 0 20 mm | |
| Wysokość przenośnika | 900 ± 40 mm | |
| Kierunek przenośnika | L>R, R>L, R>R, L>L ( sterowane oprogramowaniem) | |
| Dostosowanie szerokości przenośnika | Auto. | |
| Prędkość przenośnika | 1500 mm/s ((MAX), sterowanie programem | |
| Sposób przekazania | Jednorazowa koła transportowa | |
| Interfejs I/O | SMEMA | |
| Lokalizacja PCB | System wsparcia | magnetyczna szpilka, blok wsparcia i ręcznie regulować platformę roboczą |
| System zaciskania | na górze i elastyczne przyciski boczne | |
| Ciśnienie w wyciśnięciu | 0 10 kg | |
| Prędkość drukowania | 10 ¢ 200 mm/s | |
| System czyszczenia | Automatyczne mokro/sucho/podciśnienie (3 sposoby) | |
| CCD FOV | 8 x 6 mm | |
| Uzgodnienie powiernicze | Auto. | |
| Tryb drukowania | Drukowanie pojedynczym lub podwójnym wyciskiem | |
| Rodzaj wyciekacza | Wykonanie pomiarów węglowodanowych | |
| Wizja | system patrzenia w górę/dolno, kamera cyfrowa, pozycjonowanie geometryczne | |
| Wydajność maszyny | ||
| Dokładność pozycji powtarzania | ± 0,01 mm | |
| Dokładność druku | ±0,025 mm | |
| Czas cyklu | < 8 s | |
| (z wyłączeniem czasu druku i czyszczenia oraz aparatu fotograficznego) | ||
| Wymagania dotyczące pracy maszyny | ||
| Zaopatrzenie w powietrze | 4 ¢ 6 barów | |
| Zasilanie | AC, 220 V ± 10%, 50/60 Hz, jednofazowa | |
| Zużycie energii | 3 kW | |
| Temperatura pracy | -20°C~+45°C | |
| Wilgotność operacyjna | 30 ¢ 60 % | |
| Kontrola drukarki | sterowane przez PC | |
| Wymiary maszyny | 1158 x 1362 x 1463 mm (L x W x H) | |
| System operacyjny | Windows XP lub nowsza wersja | |
| Maszyna | około 1000 kg | |
| Specyficzny opis może ulec zmianie w zależności od rozwoju technologicznego i postępu. | ||

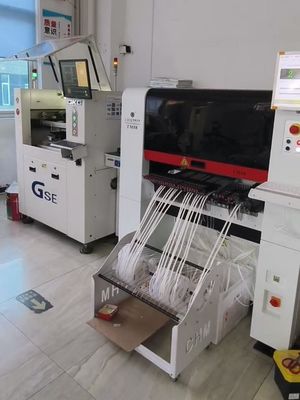

Całkowicie automatyczna linia produkcyjna SMT
Charmhigh SMT fabryka linia produkcyjna, produkujemy PCB każdego dnia, aby zapewnić stabilność maszyny.
Serwis i gwarancja:
Kompletna maszyna ma okres gwarancji 1 rok od momentu zakupu i dożywotniego serwisu.
Zawsze dostarczamy części zamienne maszyny, bezpośrednie dostawa z gwarancją.
Zapewniamy online wsparcie w zakresie pytań i odpowiedzi, rozwiązywania problemów oraz doradztwo techniczne.
Każda maszyna jest w 100% przetestowana przed wysłaniem.
