Szczegóły Produktu:
|
| Podajnik: | Obsługiwane 60 gniazd podajnika Yamaha | Maks. płytka drukowana: | 10 mm (dł.) × 10 mm (szer.) ~ 400 mm (dł.) × 290 mm (szer.) |
|---|---|---|---|
| Układanie głowy: | Głowica 4 szt. (z dyszą Juki) | Przenoszenie PCB: | ręczna obsługa |
| składniki: | 0402/0603-5050/SOT/SOP/QFN/BGA itp. | wymiar: | 1180 mm (dł.) × 870 mm (szer.) × 640 mm (wys.) |
| System sterowania: | Wbudowany komputer (wbudowany system operacyjny Linux), 7-calowy ekran dotykowy | System transmisji: | Pas synchroniczny + prowadnica liniowa |
| Waga netto: | 140 KG | Szybkość montażu: | 5500 cph (optymalnie z wykrywaniem wizyjnym) |
| Podkreślić: | 60 Podsycacze Desktop SMT Chip Mounter,4 głowice Desktop SMT Chip Mounter |
||

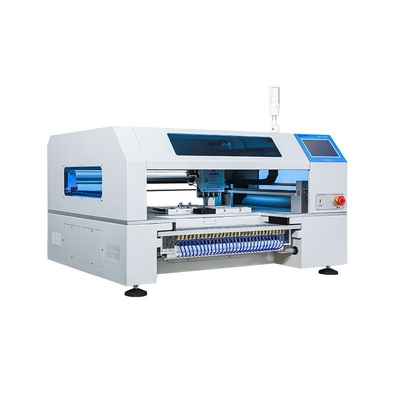

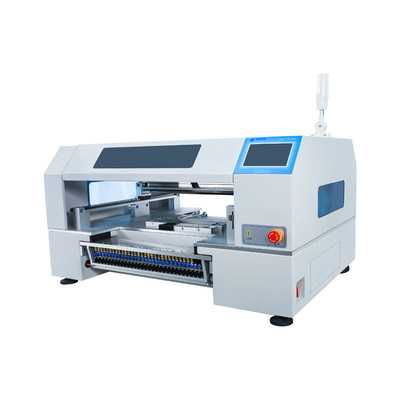

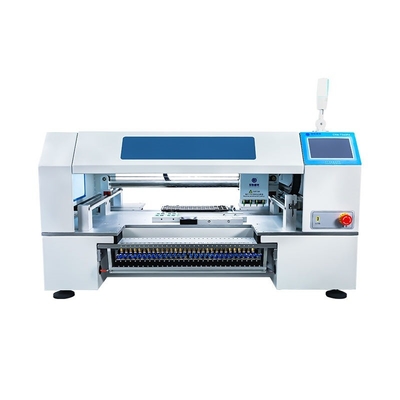

Charmhigh 4 głowice 60 podkładek CHMT560P4 Desktop SMT Chip Mounter SMD Pick and Place Machine
Opis:
CHMT560P4 to zaawansowana maszyna do wybierania i umieszczania wizji SMT z 60 sztukami standardowych podkładek pneumatycznych Yamaha,Zbiorniki Yamaha zostały zaakceptowane przez klientów na rynku od wielu lat i jest bardzo niezawodneTen CHMT560P4 jest bardzo odpowiedni dla małych i średnich partii produkcji SMT.
Proszę znaleźć filmik na YouTube:
/Słucham?
CHMT560P4 Specyfikacja produktu
| Wymiary | 1180 mm ((L) x 870 mm ((W) x 640 mm ((H) |
| Waga | 140 kg |
| Zasilanie | AC220V (50 Hz, pojedyncza faza) /AC110V (60 Hz, pojedyncza faza); 400 W |
| Zaopatrzenie w powietrze | 00,5 MPa ~ 0,7 MPa |
| Wytwarzanie próżni | Wbudowana pompa próżniowa |
| Ilość głowy montażowej | 4 |
| Prędkość montażu | 8000hp ((optymalnie bez wykrywania wzroku); 5500hp (optymalnie z wykrywaniem wzroku) |
| Dokładność kontroli | 0.015 mm |
| Typ składnika | 0402/0603?? 5050/SOT/SOP/QFP/QFN/BGA itp. (rezystor/kondensator/dioda/trioda/LED/IC itp.) |
| Grubość PCB | 00,6 mm do 3,5 mm |
| Rozmiar PCB | 10mm(L) x10mm(W) ~ 400mm(L) x290mm(W) |
| Przekazywanie PCB | Obsługa ręczna |
| Zmiana dyszy | Obsługa ręczna |
| System sterowania | Wbudowany komputer (wbudowany system operacyjny Linux), 7-calowy ekran dotykowy |
|
|
osi X i Y napędzane przez silniki stopniowe w trybie sterowania zamkniętą pętlą; osi Z zdolnej do wykrywania przywracania; wszystkie silniki z elastycznym przyspieszeniem i opóźnieniem w krzywej S |
| System transmisji | Pas synchroniczny + przewodnik liniowy |
|
|
60 Yamaha 8mm standardowych pneumatycznych zestawów podajnika (odpowiednie również do 11 wstępnie ustawionych stacków IC ogólnych, obsługiwane tacy IC na powierzchnię roboczą |
|
|
- kamera skierowana w górę do automatycznej kalibracji części (w stosownych rozmiarach części: 22 mm × 22 mm); |
Rzeczywisty obraz CHMT560P4- wewnętrzny:
Gwarancja:
Kompletna maszyna ma okres gwarancji 1 rok od momentu zakupu i dożywotni serwis.
W związku z tym Komisja uznaje, że istnieje konieczność zapewnienia, aby w okresie 2000-2006 r.
Oferujemy online wsparcie w rozwiązywaniu problemów i doradztwo techniczne.
Jeśli maszyna lub część maszyny jest wadliwa podczas transportu, proszę zrobić zdjęcia i wysłać je na naszą pocztę elektroniczną, wkrótce umieścimy uszkodzone części.
Każda maszyna jest w 100% przetestowana przed wysłaniem.
Wsparcie techniczne:
Kimi Mob: 0086 135 106 75756
Skype: kimiliu89
E-mail:Kimi@charmhigh-tech.com
Q1: Jaki jest czas realizacji Twoich produktów? (Jak długo musisz przygotować moje towary?)
A: 2-3 dni dla 1-3 jednostek maszyny. 5-15 dni dla zamówień masowej produkcji (w zależności od różnych ilości).
P2: Jak dostarczysz mi towary?
O: Zazwyczaj wysyłamy to międzynarodowym ekspresem, takim jak DHL i FedEx, aby umożliwić naszym klientom szybkie otrzymanie towarów.
W przypadku większych ilości, wysyłać drogą powietrzną lub morską.
P3: Jak długo muszę czekać, zanim przybędą moje towary?
A: 3-7 dni dla międzynarodowego transportu ekspresowego. 5-8 dni dla transportu lotniczego. 20-40 dni dla transportu morskiego.
Q4: Jaka jest jakość produktu?
A: Nasze surowce są kupowane od wykwalifikowanych dostawców, najlepszej jakości w Chinach.Teraz jakość CharmHigh i opinie są lepsze niż inne marki w Chinach.
Standardowa usługa pakietowa:
Opakowanie naszych P&P jest standardowym opakowaniem z drewna eksportowego, aby uniknąć uszkodzeń podczas transportu.
Usługa transportu:
W przypadku paczek poniżej 200 kg, można skorzystać z ekspresowego DHL, w przypadku dużych ilości, można skorzystać z przesyłki morskiej.
Osoba kontaktowa: Kimi Liu
Tel: +86 135 106 75756
Faks: 86-131-0721-9945
