E6 Całkowicie automatyczna maszyna do druku pasty lutowej SMT 600x350 mm

E6 Całkowicie automatyczna maszyna do druku pasty lutowej SMT 600x350 mm
E6 Fully Automatic SMT Solder Paste Printer 600x350mm Screen Printing Machine
E6 Całkowicie automatyczna maszyna do druku pasty lutowej SMT 600x350 mm E6 Całkowicie automatyczna maszyna do druku pasty lutowej SMT 600x350 mm E6 Całkowicie automatyczna maszyna do druku pasty lutowej SMT 600x350 mm E6 Całkowicie automatyczna maszyna do druku pasty lutowej SMT 600x350 mm E6 Całkowicie automatyczna maszyna do druku pasty lutowej SMT 600x350 mm

Duży Obraz :  E6 Całkowicie automatyczna maszyna do druku pasty lutowej SMT 600x350 mm

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: Charmhigh
Orzecznictwo: CE
Numer modelu: E6
Dokument: E6 - catalog.pdf
Zapłata:
Minimalne zamówienie: 1 SET
Cena: $11600
Szczegóły pakowania: Drewniana skrzynia
Czas dostawy: 10-20 dni roboczych
Zasady płatności: T/T
Możliwość Supply: 50 miesięcznie
Kontakt

E6 Całkowicie automatyczna maszyna do druku pasty lutowej SMT 600x350 mm

Opis
Powtórz dokładność pozycji: ± 0,01 mm Szybkość drukowania / Czas cyklu: 10 do 200 mm/s
Max PCB: 600*350 mm Minimalny rozmiar PCB: 50*50mm
Rozmiar ramy: 470 (szer.) x 370 (gł.) mm ~ 736 x 736 mm Długość ściągaczki: 220-500mm
Waga netto: 950 Wymiar: 1482 x 1140 x 1535 mm (szer. x gł. x wys.)
Zasilanie: 220VAC 50-60Hz 1700W System operacyjny: Windows 7
Podkreślić:

E6 SMT drukarka pastowa do lutowania

E6 Automatyczna drukarka pasty lutowniczej z wizją
Wysokoprecyzyjna, w pełni automatyczna drukarka pasty lutowniczej E6, maszyna do sitodruku dla linii montażowej SMT i linii produkcyjnej o pojemności 600x350mm.
Charakterystyka produktu
  • Podnośnik napędzany precyzyjnymi śrubami pociągowymi
  • Górny i dolny ruch szablonu napędzany precyzyjnymi, cichymi śrubami pociągowymi
  • Automatyczne urządzenie do czyszczenia szablonu dla bezproblemowej pracy
  • Zaawansowany system uczenia obrazu MARK do łatwej korekty pozycji środka PCB i szablonu
  • Technologia resetowania z pełnym sprzężeniem osi dla szybkiego powrotu do pozycji wyjściowej
  • Szybkie i łatwe ustawianie parametrów zmiany dla szybszych zmian linii
  • Wiele opcji źródła światła do obsługi punktów referencyjnych na płytkach PCB o różnych kolorach
  • Ustawienia uprawnień użytkownika zapobiegające przypadkowej modyfikacji parametrów sprzętu
Specyfikacje techniczne
Rozmiar ramki netto (rama zewnętrzna)470(S)x370(G)mm～736x736mm
Rozmiar płytki drukowanej50x50mm~600(S)x350(G)mm
System operacyjnyWindows 7
Grubość płytki drukowanej0.4~6mm
Prędkość drukowania10 do 200mm/s
System regulacji wizualnejAutomatyczny (dowolny kształt)
Odkształcenie płytki drukowanejMaksymalna przekątna PCB 1%
Typ zgarniaczaZgarniacz stalowy/gumowy Kąt opcjonalny (45°/60)
Rozmiar regulacji osi XY±10mm
Regulowany kąt drukowania±2°
Powtarzalność pozycjonowania±0.01mm
Czas cyklu transmisji15s (nie wliczając czasu drukowania i czyszczenia)
Wysokość transmisji900±20mm
Pozycjonowanie PCB - Tryb wsparciaIgła magnetyczna i adsorpcja próżniowa
Tryb drukowaniaPojedyncze/podwójne drukowanie
Pole widzenia kamery8x6 mm
Punkt referencyjny wizualnyDowolny punkt referencyjny, pad lutowniczy, 0.5～3 mm
Zasilanie220VAC 50-60Hz 1700W
Zasilanie sprężonym powietrzem4.5-6kg/m²
Waga950 kg
Kierunek transmisjiLewo wejście prawo wyjście/prawo wejście lewo wyjście/lewo wejście lewo wyjście/prawo wejście prawo wyjście
Objętość1482x1140x1535mm (SxGxA)

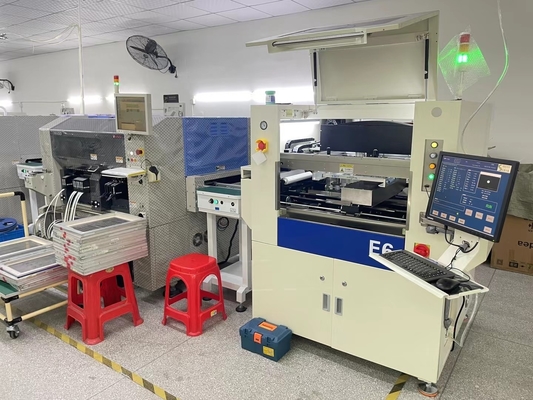

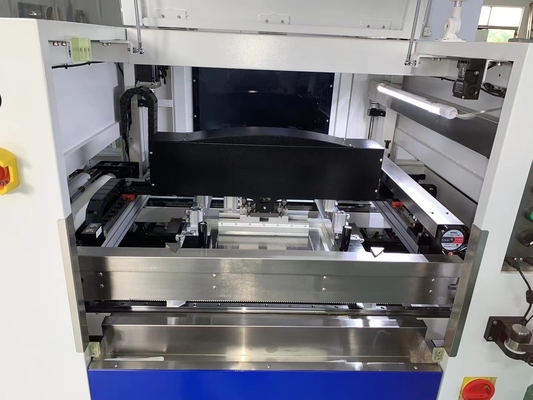

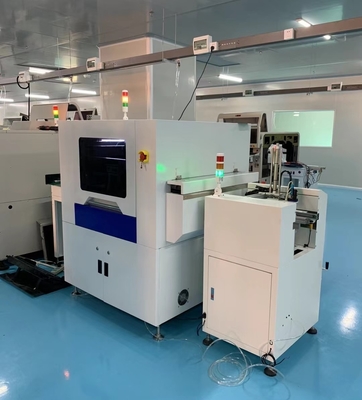

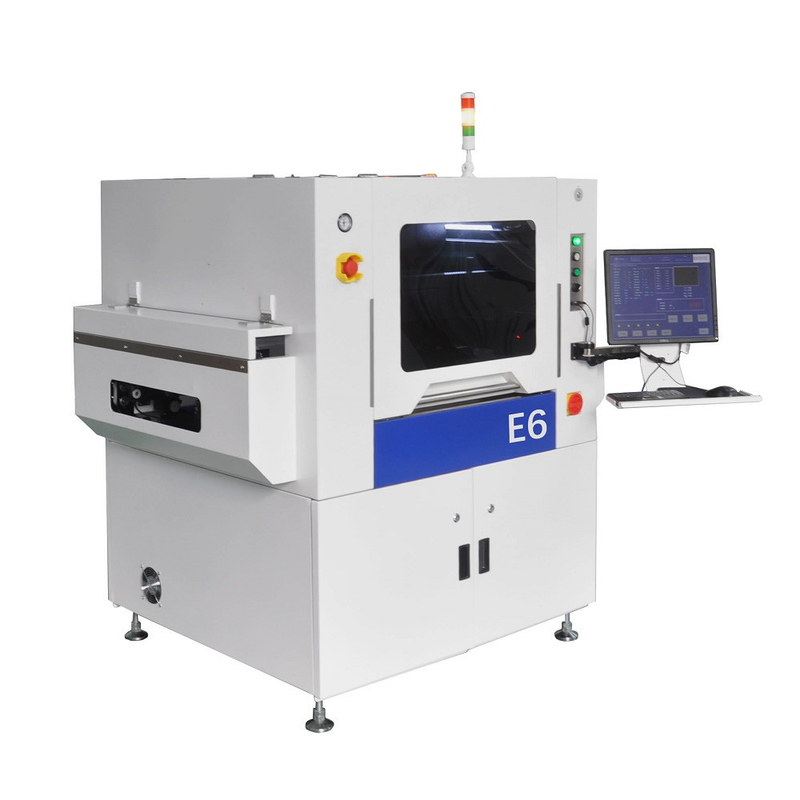

Obrazy produktu
E6 Całkowicie automatyczna maszyna do druku pasty lutowej SMT 600x350 mm 0 E6 Całkowicie automatyczna maszyna do druku pasty lutowej SMT 600x350 mm 1 E6 Całkowicie automatyczna maszyna do druku pasty lutowej SMT 600x350 mm 2 E6 Całkowicie automatyczna maszyna do druku pasty lutowej SMT 600x350 mm 3 E6 Całkowicie automatyczna maszyna do druku pasty lutowej SMT 600x350 mm 4
Serwis i gwarancja
Cała maszyna objęta jest okresem gwarancji wynoszącym 1 rok od daty zakupu z dożywotnim serwisem. Dostarczamy części zamienne bezpośrednio od producenta z gwarancją, wsparcie online Q/A i rozwiązywania problemów oraz usługę doradztwa technicznego.
Każda maszyna jest w 100% testowana przed wysyłką. Zapewniamy obsługę posprzedażną jeden na jeden.
