Szczegóły Produktu:
|
| Maksymalny rozmiar PCB: | 350mm(L)x270mm(W) (Standard); 350 mm (dł.) x 270 mm (szer.) (standardowo); 600mm(L) | Podajnik: | 50 sztuk podajników Yamaha (podajnik pneumatyczny i elektryczny) |
|---|---|---|---|
| System operacyjny: | Windows (dostarczany z komputerem i myszą z klawiaturą) | Kalibracja odniesienia: | Automatyczna kalibracja Zaznacz punkt |
| Wysokość komponentu: | 12 mm | Szybkość montażu: | 11500CPH(optimal); 11500CPH (optymalna); IPC9850:8850cph IPC9850:8850cph |
| Waga netto: | 310kg | Dysza: | Automatyczny zmieniacz dysz z biblioteką 13 sztuk dysz |
| Wymiar: | 1050 mm (dł.) x 1050 mm (szer.) x 1360 mm (wys.) | Dokładność montażu: | (XY) ±0,06 mm CPK≥1.0 |
Charmhigh CHM-551 Wysoka konfiguracja Mała, wysokiej precyzji 4-głowa Pick and Place Machine
Dobry do produkcji małych partii z wysoką stabilnością.
Otwórz przyszłość produkcji elektroniki z CHM-551, kompaktową, precyzyjną 4-głową maszyną SMT zaprojektowaną do produkcji małych i średnich partii.to najnowocześniejsze rozwiązanie zapewnia wyjątkową dokładność, obsługując takie małe komponenty jak 0201, QFN, BGA i inne, co czyni go najlepszym wyborem dla badań i rozwoju, prototypowania i opłacalnego montażu PCB.
Dlaczego wybrać CHM-551?
1. Wyższa precyzja: osiągnięcie bezbłędnego umieszczenia dzięki wysoko dokładnemu systemowi śruby kulkowej i zaawansowanym kamerom widzenia, zapewniając doskonałe wyrównanie IC i zgodność CPK≥1,0 dla niezawodnych wyników.
2Wydajność wysokiej prędkości: zwiększenie wydajności przy optymalnej prędkości 11,500 CPH (IPC9850: 8,850 CPH), idealnie nadającej się do wykonywania małych serii bez poświęcania jakości.
3. Inteligentna automatyzacja: Funkcje automatycznej zmiany dyszy (biblioteka 13 zestawów), kompensacja termiczna i automatyczny przenośnik PCB, aby usprawnić przepływ pracy i uwolnić cenny czas.
4Kompaktny i wszechstronny: Oszczędne miejsca opcje pulpitu lub pionowej podstawy pasują bezproblemowo do każdej przestrzeni roboczej, obsługując PCB do 400x300 mm i 50 podajników Yamaha (pneumatycznych / elektrycznych).
5. Kosztowo efektywne innowacje: CHM-551 jest doskonały dla start-upów, laboratoriów i firm, które chcą efektywnie skalować produkcję SMT.
Kluczowe cechy:

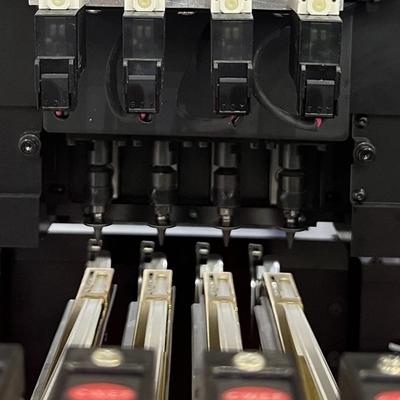

1. 4-głowy projekt: jednocześnie obsługuje wiele komponentów dla szybszego montażu.
2. 0201 Pojemność: Łatwo obsługuje najmniejsze elementy, idealnie nadaje się do nowoczesnej elektroniki.
3.Przyjazne dla użytkownika oprogramowanie: Intuicyjny interfejs upraszcza obsługę, bez potrzeby posiadania specjalistycznych umiejętności.
4. Znowu solidny: konfiguracja wysokiej klasy zapewnia trwałość i długotrwałe osiągi.
5. Globalna obsługa: Wspierana przez 1 roczną gwarancję, dożywotni serwis i dedykowane wsparcie techniczne od Charmhigh.
Idealnie nadaje się do:
-SMT Prototyping: Szybko, precyzyjnie realizuj swoje projekty.
- Mała produkcja seryjna: opłacalna dla start-upów i producentów niszowych.
Laboratoria badawczo-rozwojowe: elastyczne i niezawodne w zakresie testowania i innowacji.
| Specyfikacje CHM-551 | |
| Wymiary | 1050mm(L) x1050mm(W) x 1360mm(H) |
| Waga | 310 kg |
| Zasilanie | AC220V (50Hz, jednofazowa) 1,5kw |
| Zaopatrzenie w powietrze | 00,5 MPa ~ 0,7 MPa |
| Wytwarzanie próżni | pompa próżniowa |
| Ilość głowy montażowej | 4 głowy |
| Prędkość montażu | 11500CPH (optymalny);IPC9850: 8850cph |
| Zwiększona dokładność | (XY) ± 0,06 mm;CPK≥1.0 |
| Wysokość części | 12 mm |
| Typ składnika | 0201/0402/0603?? 5050/SOT/SOP/QFP/QFN/BGA itp. (rezystor/kondensator/dioda/trioda/LED/IC itp.) |
| Grubość PCB | 00,6 mm do 3,5 mm |
| Rozmiar PCB | 350 mm ((L) x 270 mm ((W) (standardowa); 600 mm ((L) x 350 mm ((W) (nieobowiązkowe) |
| Zmiana dyszy | Awymiana dyszy ekstomatycznej(biblioteka dyszy 13-dołkowej) |
| System sterowania | Wbudowany komputer przemysłowy (Windows 7) wyposażone w monitor, klawiaturę i mysz |
| System napędowy |
oś X&Y napędzana przez serwomotory; przyjmowanie elastycznego przyspieszenia i opóźnienia w krzywej S |

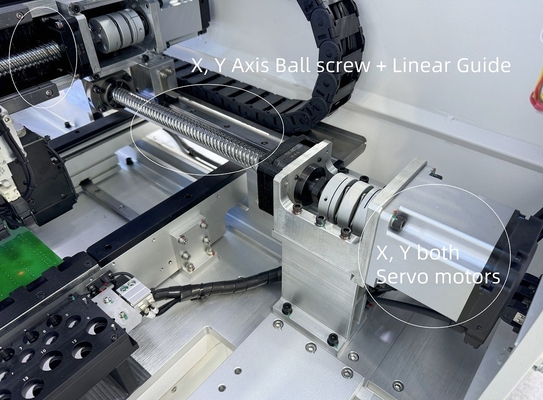

| System transmisji | Śruby kulkowe + przewodnik liniowy |
| System odżywiania | 50 Yamaha 8 mm standardowych pneumatycznych/elektrycznych zestawów z podkładkami (odpowiednie również dla tacy IC i podkładki) |

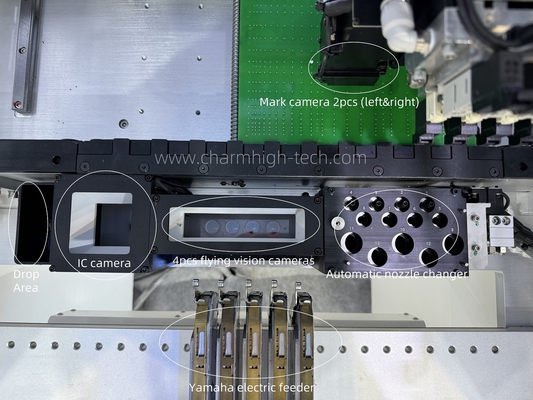

| System widzenia | Kamera zdjęciowa x4 (dostosowany rozmiar części: 14 mm × 14 mm); IC camerax1 (dostosowany rozmiar części: 25 mm × 25 mm); Znak kamerax2 |
100% prawdziwe zdjęcia:

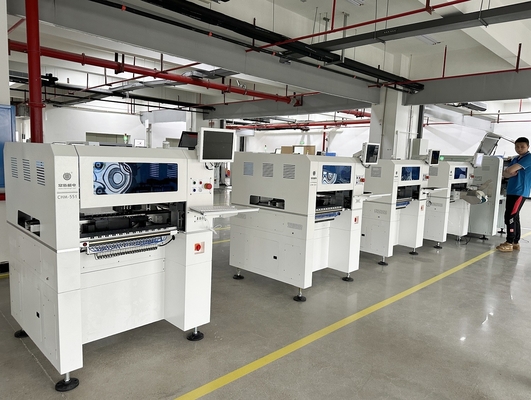

Posiada wersję stacjonarną i wersję pionową dwóch rodzajów, może wykonywać w pełni automatyczną linię produkcyjną SMT:
Próbka PCB od klienta:

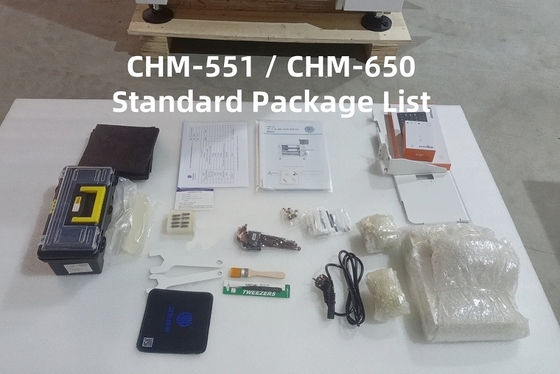

CHM-551 Lista części
| Pozycja | Ilość | Pozycja | Ilość |
| Maszyna do zbierania i umieszczania | 1 | Pincetka | 1 |
| Węzły | 8 | Wewnętrzny szesokątny klucz | 1 |
| Skrzynka narzędziowa | 1 | Olej smarowy | 1 |
| Karta gwarancyjna | 1 | Filtr | 4 |
| Podręcznik | 1 | Szybki złącze | 1 |
| Raport z badań | 1 | Podkładka myszy | 1 |
| Szczotka | 1 | Kabel zasilania | 1 |
Uwaga:
Maszyna do zbierania i umieszczania jest kompletna ze wszystkimi akcesoriami włączonymi do pakietu, maszyna gotowa do użycia!
Jedyne, co trzeba przygotować, to zewnętrzny sprężar powietrza (dostarczający powietrze do podkładek pneumatycznych).
Proszę kupić ten aparat z ufnością.
Cieszcie się z automatem!
