Charmhigh 551P SMD Maszyna Pick and Place Prototypowanie Produkcja małych partii CPK≥1,0
Zaktualizowana maszyna typu pick and place Genius, model CHM-551P SMD
Wysoce precyzyjna konstrukcja żeliwna z automatycznym przenośnikiem PCB Robot typu pick and place SMT.
Do produkcji małych partii oraz wewnętrznych badań i prototypowania
0201, obsługiwany układ scalony ze 144 pinami. Wsparcie testów CPK. Ekonomiczny, wysokiej klasy moduł do montażu chipów SMT o dużej stabilności.
Wprowadzenie produktu

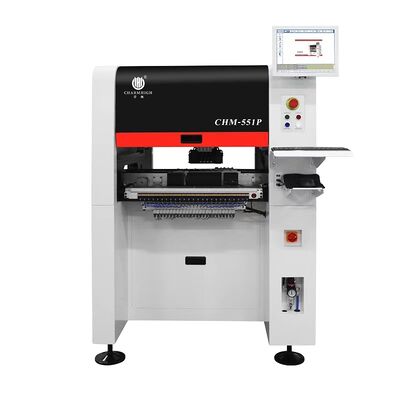

CHM-551P to 4-głowicowa, precyzyjna, automatyczna maszyna typu pick and place SMT ogólnego przeznaczenia z wysokiej klasy mechanizmem konfiguracyjnym i doskonałą wydajnością w przystępnej cenie. Zaprojektowana do sprawdzania prac badawczo-rozwojowych oraz małych i średnich produkcji SMT, maszyna ta zapewnia profesjonalne możliwości montażu płytek PCB, jednocześnie szybko odzyskując koszty inwestycji. CHM-551P to najlepsza budżetowa maszyna SMT na rok 2026.

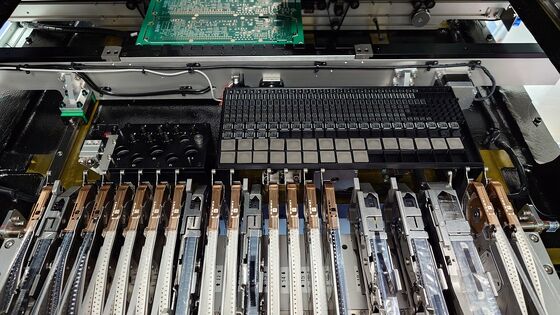

Ta 4-głowicowa maszyna typu pick and place SMT nowej generacji została zaprojektowana z myślą o precyzyjnym montażu SMT i obsługuje komponenty od 0201 do 5050, BGA, 144-pinowe układy scalone, w tym diody LED, układy scalone i części o nietypowych kształtach. Kompatybilny z podajnikami elektrycznymi i pneumatycznymi o szerokościach 8 mm, 12 mm, 16 mm, 24 mm, 32 mm i 44 mm.
Ten ulepszony model, zbudowany z wytrzymałej żeliwnej ramy, zapewnia doskonałą stabilność konstrukcyjną, zmniejszone wibracje oraz znacznie lepszą dokładność i prędkość umieszczania w porównaniu z poprzednimi wersjami.
Aplikacje
- Montaż PCB w małych i średnich seriach
- Produkcja taśm i żarówek LED
- Produkcja kontraktowa elektroniki (EMS)
- Prototypowanie badawczo-rozwojowe
- Instytucje edukacyjne
- Rosnące linie produkcyjne SMT
Kluczowe funkcje
- Wsparcie testu CPK
- Automatyczna wymiana dysz (biblioteka 13 zestawów dysz)
- Kompensacja termiczna
- Automatyczne przenoszenie
- Optymalna prędkość: 14400 CPH
- Konstrukcja żeliwna
Dane techniczne CHM-551P
| Wymiary |
1020 mm (dł.) x 1180 mm (szer.) x 1450 mm (wys.) |
| Waga |
556 kg |
| Zasilanie |
AC220V (50 Hz, jednofazowy) 1,5 kW (średnia moc 350 W) |
| Dopływ powietrza |
0,5 MPa ~ 0,7 MPa |
| Wytwarzanie próżni |
Wbudowana pompa próżniowa |
| Ilość głowicy montażowej |
4 głowy |
| Szybkość montażu |
14400CPH (optymalnie) |
| Dokładność montażu |
(XY)±0,035mm; CPK≥1,0 |
| Wysokość komponentu |
12mm |
| Typ komponentu |
0201/0402/0603～5050/SOT/SOP/QFP/QFN/BGA itp. (rezystor/kondensator/dioda/trioda/LED/IC itp.) 0201 do większego elementu o rozmiarze 30*30mm |
| Grubość PCB |
0,6 mm ~ 3,5 mm |
| Rozmiar PCB |
350 mm (dł.) x 270 mm (szer.) (standardowo); 600 mm (dł.) x 350 mm (szer.) (opcjonalnie) |
| Wymiana dyszy |
Automatyczna wymiana dysz (biblioteka dysz z 13 otworami) |
| System sterowania |
System Linux, wyposażony w monitor, klawiaturę i mysz |
| Układ napędowy |
Oś X&Y napędzana serwomotorami; przyjęcie elastycznego przyspieszania i zwalniania według krzywej S |
| System transmisji |
Śruba kulowa + prowadnica liniowa |
| System karmienia |
50 standardowych pneumatycznych/elektrycznych podajników Yamaha 8 mm (nadaje się również do tacy IC i podajnika sztyftów) |
| System wizyjny |
Kamera migawkowax4 (odpowiedni rozmiar komponentu: 14mm*14mm); Kamera IC x 1 (odpowiedni rozmiar elementu: 30 mm * 30 mm); Zaznacz kameręx2 |
Kompatybilność podajnika
Współpraca z uniwersalnymi, standardowymi podajnikami pneumatycznymi i elektrycznymi Yamaha (do nabycia osobno):
Opcje obejmują:
- Podajnik elektryczny 8mm/12mm/16mm/24mm/32mm/44mm
- Podajnik pneumatyczny 8x4mm/12mm/16mm/24mm/32mm/44mm
- Podajnik wibracyjny
Charmhigh SMT, dostawa fabryczna, szybka dostawa.
Charmhigh, topowa chińska marka.

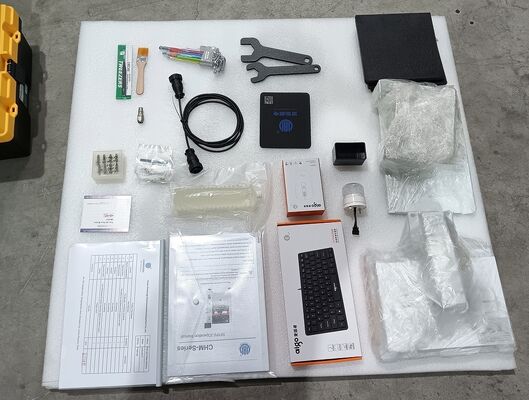

Lista części
| Przedmiot |
Ilość |
Przedmiot |
Ilość |
| Maszyna typu pick and place |
1 |
Pęseta |
1 |
| Dysze |
8 |
Wewnętrzny klucz sześciokątny |
1 |
| Skrzynka narzędziowa |
1 |
Olej smarujący |
1 |
| Karta gwarancyjna |
1 |
Filtr |
4 |
| Instrukcja obsługi |
1 |
Szybkie złącze |
1 |
| Raport z testu |
1 |
Podkładka pod mysz |
1 |
| Szczotka |
1 |
Kabel zasilający |
1 |
Dlaczego warto wybrać ulepszony CHM-551P?
Dzięki żeliwnej konstrukcji, pionowej konstrukcji oszczędzającej miejsce i zwiększonej dokładności, CHM-551P oferuje wydajność umieszczania SMT klasy przemysłowej w konkurencyjnej cenie. Czas realizacji 2-4 dni przy dostępności w magazynie.
Uwaga:
Maszyna pick and place jest kompletnym zestawem ze wszystkimi akcesoriami zawartymi w pakiecie, maszyna jest gotowa do użycia!
Jedyne co trzeba przygotować to zewnętrzny kompresor powietrza (zasilający powietrze do podajników pneumatycznych).
Kup tę maszynę bez obaw.
Serwis i gwarancja
Kompletna maszyna posiada okres gwarancji wynoszący 1 rok od chwili zakupu oraz dożywotni serwis.
Zawsze zapewniamy części zamienne do maszyn, bezpośrednie dostawy fabryczne z gwarancją.
Zapewniamy pomoc online w zakresie pytań i odpowiedzi oraz rozwiązywania problemów, a także doradztwo techniczne.
Zapewniamy indywidualną obsługę posprzedażną.Każda maszyna została w 100% przetestowana przed wysyłką.
